Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
RENAULT MASTER II Umpikori (FD) 2.5 D, RENAULT MASTER II Umpikori (FD) 2.8 dTI, RENAULT MASTER II Umpikori (FD) 2.2 dCI, RENAULT MASTER II Umpikori (FD) 1.9 dTI, RENAULT MASTER II Umpikori (FD) 2.5 dCi, RENAULT MASTER II Umpikori (FD) 1.9 dCi, RENAULT MASTER II Umpikori (FD) 2.5 dCi, RENAULT MASTER II Umpikori (FD) 3.0 dCi, RENAULT MASTER II Umpikori (FD) 2.5 dCi, RENAULT MASTER II Umpikori (FD) 2.5 dCi, RENAULT MASTER II Umpikori (FD) 2.5 dCi … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa etujousituksen alemmat pallonivelet RENAULT MASTER 2 Van -autoon [AUTODOC-OHJEVIDEO]

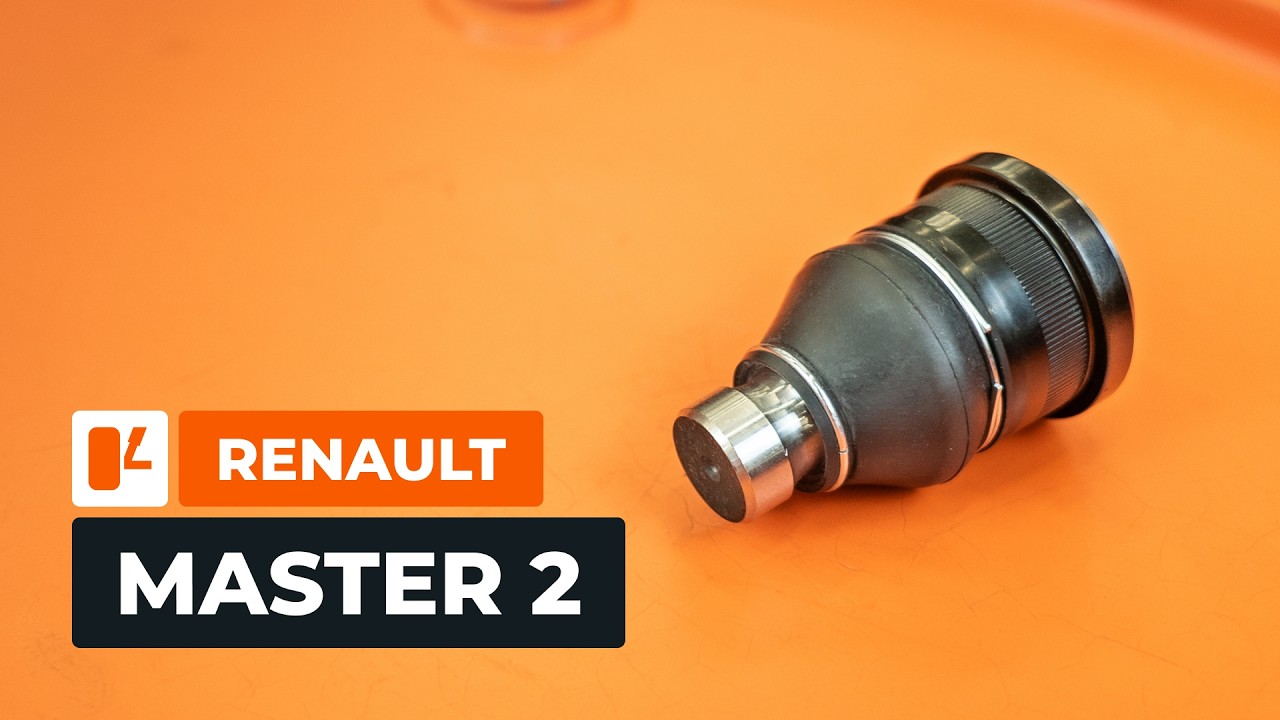

Kuinka vaihtaa alapallonivel eteen Renault Master 2 van-autoon – vaihto-ohje

Vaihtoehtoiset tuotteet

Pallonivel

Vaihto: alapallonivel – Renault Master 2 van. Työkalut, joita saatat tarvita:

                      Teräsharja

                      WD-40-spray

                      Yleispuhdistussuihke

                      Keraaminen tahna

                      Momenttiavain

                      16 mm:n yhdistelmäavain

                      Е16 Torx-hylsy

                      18 mm:n hylsy

                      21 mm:n hylsy

                      30 mm:n hylsy

                      24 mm:n voimahylsy pyöränpulteille

                      Hylsyavain tai sähkötyökalu kierrekiinnikkeiden poistamiseen/asentamiseen

                      T-väännin

                      Pallonivelen ulosvedinsarja C-puristimella

                      Talttapääruuvimeisseli

                      Vaihteistonostin tai toinen tunkki

                      Autonostin tai tunkki ja autopukkeja, lisäksi pyöräkiiloja

Osta työkaluja

Vaihto: alapallonivel – Renault Master 2 van. AUTODOCin asiantuntijat suosittelevat:

Vasemman- ja oikeanpuoleisen pallonivelen vaihto tehdään samalla tavalla.
Sytytysvirta on kytkettävä pois päältä ennen töihin ryhtymistä.

Vaihto: alapallonivel – Renault Master 2 van. Suositeltu vaiheiden järjestys:

Vaihe 1

Tue pyörät kiiloilla, jos aiot käyttää tunkkia.
Vaihe 2

Löysää pyörän kiinnikkeet. Käytä 24 mm:n vannehylsyä. Käytä T-väännintä.
Vaihe 3

Nosta autoa.

Vaihto: alapallonivel – Renault Master 2 van. AUTODOC suosittelee:
Jos käytät tunkkia, pysäköi auto kovalle tasaiselle alustalle.Tue auto lisäksi autopukeilla.
Vaihe 4

Kierrä pyörän kiinnikkeet irti.

Varoitus!
Loukkaantumisen välttämiseksi pitele pyörää paikallaan, kun kierrät kiinnikkeitä irti.
Vaihe 5

Irrota pyörä.
Vaihe 6

Tue ohjausnapa. Käytä vaihteistonostinta tai toista tunkkia.
Vaihe 7

Puhdista iskunvaimentimen kiinnikkeet. Käytä teräsharjaa. Käytä WD-40-sprayta.
Vaihe 8

Kierrä irti iskunvaimentimen ylempi kiinnike. Käytä 18 mm:n hylsyä. Käytä hylsyavainta.
Vaihe 9

Kierrä irti iskunvaimentimen alempi kiinnike. Käytä 21 mm:n hylsyä. Käytä hylsyavainta.
Vaihe 10

Irrota kiinnityspultit.
Vaihe 11

Irrota iskunvaimennin.
Vaihe 12

Puhdista kiinnike, joka yhdistää tukivarren apurunkoon. Käytä teräsharjaa. Käytä WD-40-sprayta.
Vaihe 13

Löysää kiinnikettä, joka yhdistää tukivarren apurunkoon. Käytä 30 mm:n hylsyä. Käytä T-väännintä.
Vaihe 14

Puhdista kiinnitin, joka yhdistää alemman pallonivelen ohjausnapaan. Käytä teräsharjaa. Käytä WD-40-sprayta.
Vaihe 15

Puhdista jarrusatulan pitimen alempi kiinnike. Käytä teräsharjaa. Käytä WD-40-sprayta.

Vaihe 16

Kierrä auki jarrusatulan pitimen alempi kiinnike. Käytä 18 mm:n hylsyä. Käytä hylsyavainta.
Vaihe 17

Irrota kiinnityspultti.
Vaihe 18

Irrota puristuspultti, joka yhdistää alemman pallonivelen ohjausnapaan. Käytä 16 mm:n yhdistelmäavainta. Käytä E16 Torx-hylsyä. Käytä hylsyavainta.
Vaihe 19

Irrota puristuspultti.
Vaihe 20

Laske vaihteistonostinta tai toista tunkkia 10–15 cm.

Vaihto: alapallonivel – Renault Master 2 van. Vinkki:
Laske vaihteistonostin tai tunkki alas tasaisesti nykimättä sitä, jotta ajoneuvon kokoonpanot ja mekanismit eivät vaurioidu.
Vaihe 21

Irrota alempi pallonivel ohjausnavasta.
Vaihe 22

Puhdista alemman pallonivelen kiinnityspinta ohjausnavassa. Käytä teräsharjaa. Käytä yleispuhdistussuihketta.
Vaihe 23

Poista lukkorengas pallonivelen suojakumista. Käytä talttapääruuvimeisseliä.
Vaihe 24

Poista pallonivelen suojakumi. Käytä talttapääruuvimeisseliä.
Vaihe 25

Irrota pallonivel tukivarresta. Käytä pallonivelen ulosvedinsarjaa, jossa on C-puristin.
Vaihe 26

Puhdista alemman pallonivelen kiinnityspinta tukivarressa. Käytä teräsharjaa. Käytä yleispuhdistussuihketta.
Vaihe 27

Asenna uusi pallonivel. Käytä pallonivelen ulosvedinsarjaa, jossa on C-puristin.

Varoitus!
Varo vahingoittamasta suojakumia, kun painat niveltä paikalleen.
Vaihe 28

Kiinnitä alempi pallonivel ohjausnapaan.
Vaihe 29

Asenna puristuspultti.
Vaihe 30

Kiristä puristuspultti, joka yhdistää alemman pallonivelen ohjausnapaan. Käytä 16 mm:n yhdistelmäavainta. Käytä E16 Torx-hylsyä. Käytä momenttiavainta. Kiristysmomentti: 70 N-m.
Vaihe 31

Asenna jarrusatulan pitimen alempi kiinnityspultti.
Vaihe 32

Kiristä jarrusatulan pitimen alempi kiinnike. Käytä 18 mm:n hylsyä. Käytä momenttiavainta. Kiristysmomentti: 110 N-m.
Vaihe 33

Puhdista iskunvaimentimen kiinnityskohdat. Käytä teräsharjaa. Käytä yleispuhdistussuihketta.
Vaihe 34

Asenna iskunvaimennin.
Vaihe 35

Asenna kiinnityspultit.
Vaihe 36

Kiristääksesi kiinnikkeet oikein, jousitus on tunkattava ylös sen kuormittamiseksi. Käytä vaihteistonostinta tai toista tunkkia.
Vaihe 37

Kiristä iskunvaimentimen ylempi kiinnike. Käytä 18 mm:n hylsyä. Käytä momenttiavainta. Kiristysmomentti: 62 N-m.
Vaihe 38

Kiristä iskunvaimentimen alempi kiinnike. Käytä 21 mm:n hylsyä. Käytä momenttiavainta. Kiristysmomentti: 180 N-m.
Vaihe 39

Kiristä kiinnike, joka yhdistää tukivarren apurunkoon. Käytä 30 mm:n hylsyä. Käytä momenttiavainta. Kiristysmomentti: 280 N-m.
Vaihe 40

Irrota tuki olka-akselin alta.

Vaihto: alapallonivel – Renault Master 2 van. AUTODOCin asiantuntijoiden vinkki:
Laske vaihteistonostin tai tunkki alas tasaisesti nykimättä sitä, jotta ajoneuvon kokoonpanot ja mekanismit eivät vaurioidu.
Vaihe 41

Puhdista vanteen kiinnityskohta. Käytä teräsharjaa. Käytä yleispuhdistussuihketta.
Vaihe 42

Käsittele jarrulevyn pinta, joka koskettaa vannetta. Käytä keraamista tahnaa.
Vaihe 43

Asenna pyörä.

Varoitus!
Loukkaantumisen välttämiseksi pitele pyörää paikallaan, kun kierrät kiinnikkeitä kiinni.
Vaihe 44

Kierrä pyörän kiinnikkeet kiinni. Käytä 24 mm:n vannehylsyä. Käytä hylsyavainta.
Vaihe 45

Laske auto alas ja kiristä pyörän kiinnikkeet ristikkäin. Käytä 24 mm:n vannehylsyä. Käytä momenttiavainta. Kiristysmomentti: 172 N-m.
Vaihe 46

Poista tunkki, autopukit ja pyöräkiilat.
