Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
BMW X1 (E84) xDrive 28 i, BMW X1 (E84) sDrive 20 i, BMW X1 (E84) xDrive 20 i, BMW X1 (E84) sDrive 18 i, BMW X1 (E84) xDrive 28 i, BMW X1 (E84) sDrive 18 d, BMW X1 (E84) xDrive 18 d, BMW X1 (E84) xDrive 20 d, BMW X1 (E84) sDrive 20 d, BMW X1 (E84) xDrive 23 d, BMW X1 (E84) xDrive 20 d, BMW X1 (E84) sDrive 20 d, BMW X1 (E84) sDrive 18 d, BMW X1 (E84) xDrive 18 d, BMW X1 (E84) sDrive 18 i, BMW X1 (E84) xDrive 25 i, BMW X1 (E84) sDrive 28 i, BMW X1 (E84) xDrive 25 d, BMW X1 (E84) sDrive 16 d, BMW X1 (E84) xDrive 20 d, BMW X1 (E84) sDrive 20 d, BMW X1 (E84) sDrive 16 i, BMW X1 (E84) xDrive 35 i, BMW X1 (E84) xDrive 28 i Flex … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Tällä videolla näytetään samanlaisen auton osan vaihtotoimenpide toisessa ajoneuvossa

Kaikki vaihdettavat osat – Alatukivarsi X1 (E84) -malliin ja muihin BMW-malleihin

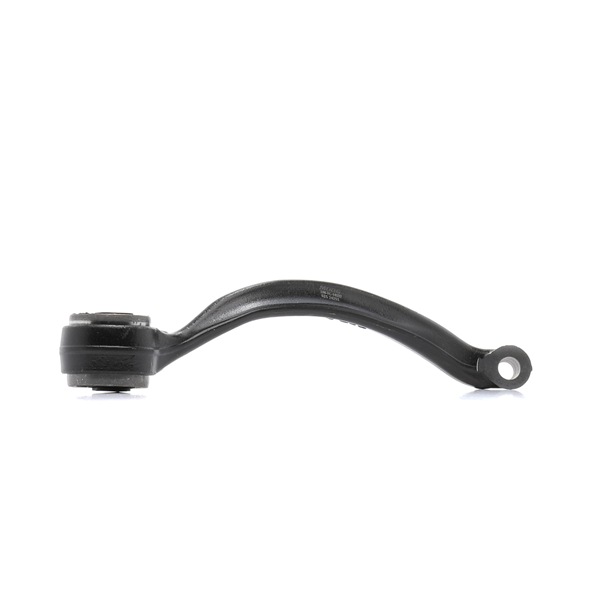

Tukivarsi

Tukivarsisarja, pyörien tuenta

Tanko, pyöränripustus

        Tukivarsi BMW X1 (E84) xDrive 28 i Bensiini (245 hv)

        Tukivarsi BMW X1 (E84) sDrive 20 i Bensiini (184 hv)

        Tukivarsi BMW X1 (E84) xDrive 20 i Bensiini (184 hv)

        Tukivarsi BMW X1 (E84) sDrive 18 i Bensiini (136 hv)

        Tukivarsi BMW X1 (E84) xDrive 28 i Bensiini (258 hv)

        Tukivarsi BMW X1 (E84) sDrive 18 d Diesel (143 hv)

        Tukivarsi BMW X1 (E84) xDrive 18 d Diesel (143 hv)

        Tukivarsi BMW X1 (E84) xDrive 20 d Diesel (177 hv)

        Tukivarsi BMW X1 (E84) sDrive 20 d Diesel (177 hv)

Vaihto: etummainen alatukivarsi – BMW X1 (E84). Tarvitsemasi työkalut:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Yhdistelmäavain nro 18

                        Yhdistelmäavain nro 21

                        Torx-kärkihylsy T30

                        Vannehylsy nro 17

                        Kiintolenkkiavain

                        Momenttiavain

                        Vasara

                        Vaihteistonostin

                        Jarrukiila

Osta työkaluja

Vaihto: etummainen alatukivarsi – BMW X1 (E84). AUTODOC suosittelee:

Vaihto suoritetaan samalla tavalla alatukivarren oikealle ja vasemmalle puolelle.
Huom! Kaikki työ BMW X1 (E84) -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3

Nosta auton keula ylös ja tue se.

Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. BMW X1 (E84)
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista tukivarren kaikki jouset. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Ruuvaa irti kiinnike, joka yhdistää edessä olevan kolmiotukivarren pallonivelen olka-akseliin. Käytä yhdistelmäavainta nro 21. Käytä Torx-avainta T30. Käytä kiintolenkkiavainta.
Vaihe 8

Puhdista kiinnikkeet, jotka yhdistävät tukivarren apurunkoon. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 9

Ruuvaa irti takakiinnike, joka yhdistää kolmiotukivarren apurunkoon. Käytä yhdistelmäavainta nro 18 (2 kappaletta).
Vaihe 10

Irrota tukivarren takakiinnitys. Käytä vasaraa.

Vaihe 11

Irroita alempi tukivarsi olka-akselista. Käytä vasaraa.
Vaihe 12

Irroita tukivarsi.
Vaihe 13

Puhdista kiinnityskohdat ja jousituksen tukivarren kierre. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Asenna uusi tukivarsi paikoilleen.

Vaihto: etummainen alatukivarsi – BMW X1 (E84). Ammattilaiset suosittelevat:
Käytä asennuksessa ainoastaan uusia pultteja ja muttereita.Varo ettet vaurioita pallonivelen suojusta.
Vaihe 15

Kiinnitä alatukivarsi olka-akseliin.

Vaihe 16

Ruuvaa kiinni kiinnike, joka yhdistää edessä olevan kolmiotukivarren pallonivelen olka-akseliin. Käytä yhdistelmäavainta nro 21. Käytä Torx-avainta T30. Käytä momenttiavainta. Kiristä sitä 165 Nm vääntömomentilla.
Vaihe 17

Käsittele pallonivelen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 18

Asenna tukivarren takakiinnike.

Vaihe 19

Ruuvaa kiinni takakiinnike, joka yhdistää kolmiotukivarren apurunkoon. Käytä yhdistelmäavainta nro 18 (2 kappaletta).
Vaihe 20

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 21

Kiristä kolmiotukivarren takakiinnike. Käytä yhdistelmäavainta nro 18 (2 kappaletta). Käytä momenttiavainta. Kiristä sitä 68 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 22

Käsittele kaikki tukivarren jouset. Käytä kuparitahnaa.
Vaihe 23

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: etummainen alatukivarsi – BMW X1 (E84). Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 24

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 25

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: etummainen alatukivarsi – BMW X1 (E84). Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 26

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. BMW X1 (E84)
Vaihe 27

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 28

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 29

Poista tunkit ja kiilat.
