Osakategorian Jarrulevy suositeltu vaihtoväli: 50000 km

Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
BMW 5 Sedan (E39) 520i, BMW 5 Sedan (E39) 525tds, BMW 5 Sedan (E39) 523i, BMW 5 Sedan (E39) 525 td, BMW 5 Sedan (E39) 520 d, BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 520 i … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa takajarrulevyt BMW 520i (E39) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa jarrulevyt taakse BMW E39-autoon – vaihto-ohje

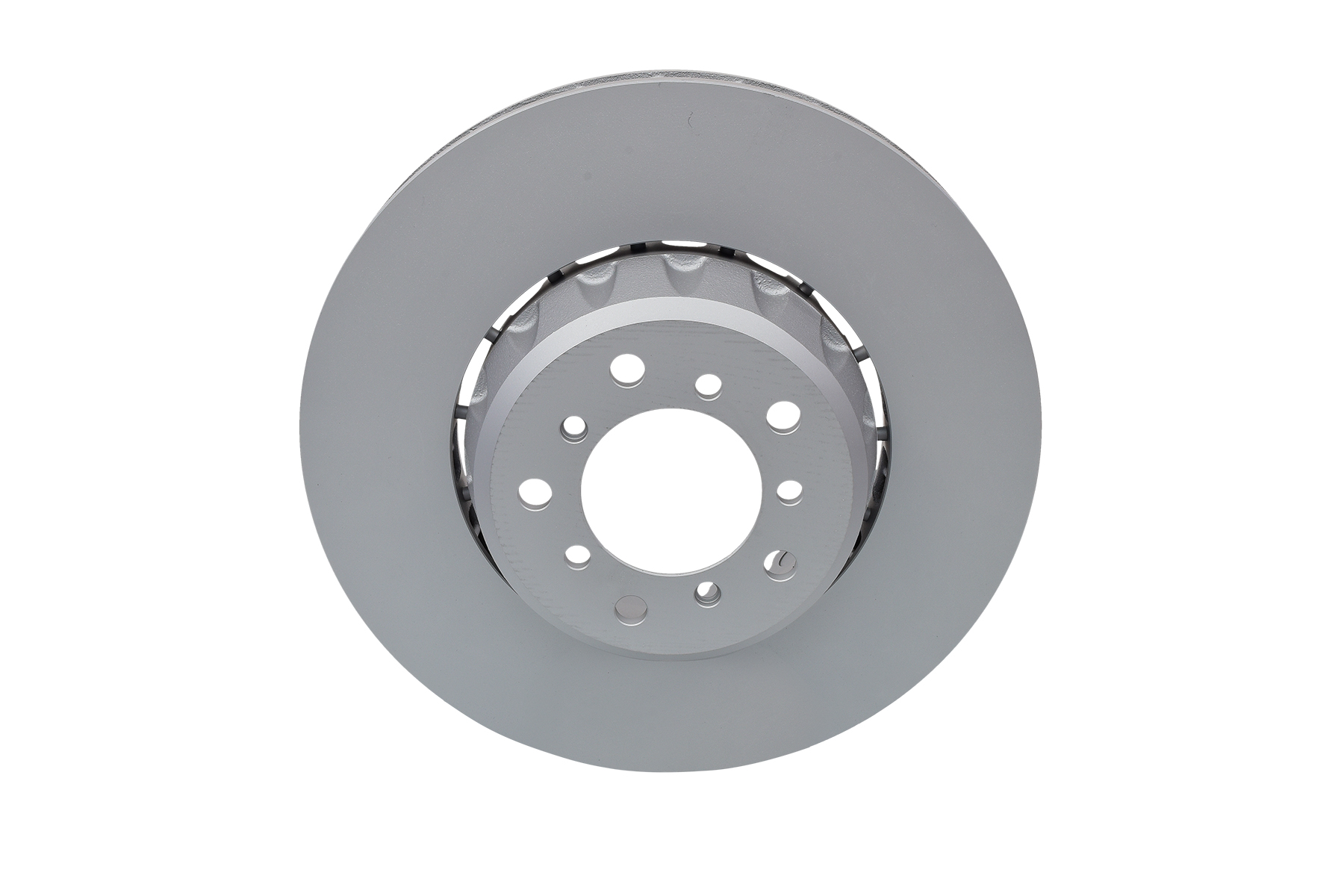

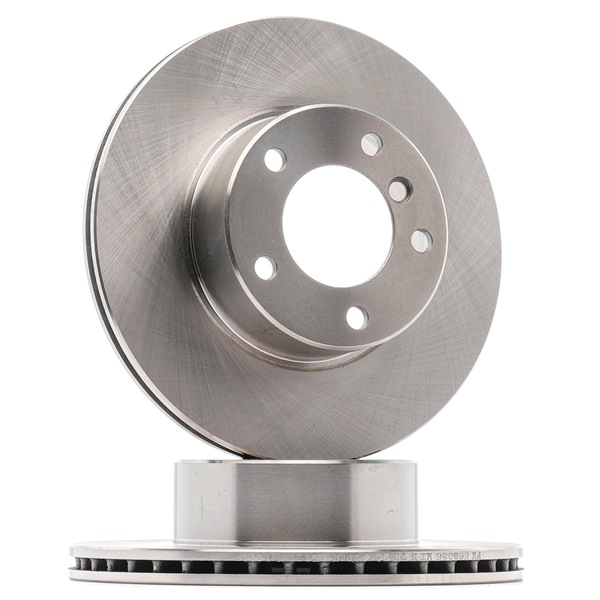

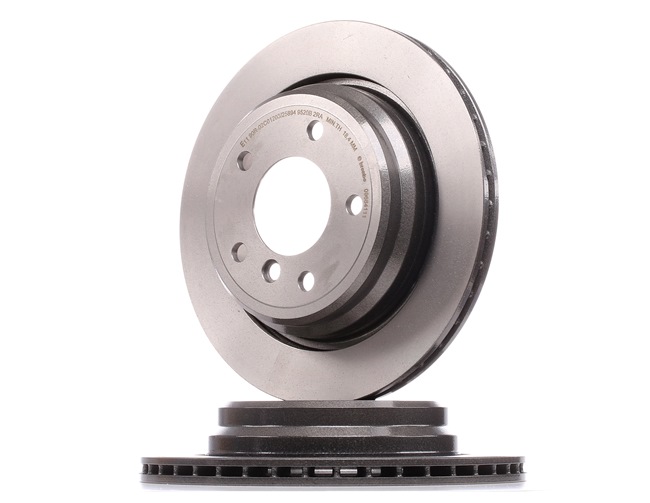

Vaihtoehtoiset tuotteet

Jarrulevy

Vaihto: jarrulevyt – BMW E39. Tarvitsemasi työkalut:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 16

                      Kuusiokolokärki nro h6.

                      Kuusiokolokärki nro h7.

                      Hylsyavain nro 16

                      Vannehylsy nro 17

                      Kiintolenkkiavain

                      Momenttiavain

                      Jarrusatulan männän kääntötyökalu

                      Iskutaltta

                      Sorkkarauta

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: jarrulevyt – BMW E39. AUTODOC suosittelee:

Vaihda jarrulevyt BMW E39 autoon aina pareittain akselia kohden osien kunnosta huolimatta. Tällä tavalla jarrutuksen tasaisuus saadaan varmistettua.
Saman akselin molemmat jarrulevyt vaihdetaan samalla tavalla.
Vaihda jarrulevyjä vaihdettaessa aina myös jarrupalat.
Huom! Kaikki työ BMW E39 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.
Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.

Vaihe 3

Irrota ilmakanava raitisilmasuodattimen kotelosta.
Vaihe 4

Irrota raitisilmasuodattimen kannen klipsit.
Vaihe 5

Irroita sisäilmansuodattimen kotelon suojus.
Vaihe 6

Ota pois raitisilmasuodattimen kotelon tiiviste.
Vaihe 7

Irroita sisäilmansuodattimen kotelo.
Vaihe 8

Irrota jarrunestesäiliön korkki.
Vaihe 9

Tue pyörät kiiloilla.
Vaihe 10

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 11

Nosta auton perä ylös ja tue se.
Vaihe 12

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. BMW E39
Vaihe 13

Irrota pyörä.
Vaihe 14

Irroita jarrupalat kulumanilmaisimesta. Käytä sorkkarautaa.

Huomio!
Kaikissa autoissa ei välttämättä ole jarrupalan kulumisenilmaisimen anturia.
Vaihe 15

Irroita jarrusatulan liukutappien pölysuojusten päällykset. Käytä sorkkarautaa.
Vaihe 16

Irroita jarrusatulan kiinnikkeet. Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.
Vaihe 17

Avaa jarrupalat. Käytä sorkkarautaa.
Vaihe 18

Irrota jarrusatulan pidätinjousi. Käytä sorkkarautaa.
Vaihe 19

Irroita jarrusatula.

Vaihto: jarrulevyt – BMW E39. Ammattilaiset suosittelevat:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.Tarkista jarrusatulan tuki, jarrusatulan liukutapit ja liukutappien kumit. Puhdista ne. Vaihda ne tarpeen vaatiessa.
Vaihe 20

Irroita jarrupalat.
Vaihe 21

Puhdista jarrusatulan kannakkeen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 22

Irroita jarrusatulan kiinnikkeet. Käytä yhdistelmäavainta nro 16.
Vaihe 23

Irroita jarrusatulan kehikko.
Vaihe 24

Puhdista jarrulevyn kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 25

Irroita jarrulevyn kiinnikkeet. Käytä kuusiokoloavainta nro H6. Käytä iskutalttaa.
Vaihe 26

Irroita jarrulevyt.
Vaihe 27

Puhdista pyörännapa. Käytä teräsharjaa. Käsittele kontaktipinta. Käytä kuparitahnaa.
Vaihe 28

Asenna jarrulevyt.
Vaihe 29

Kiristä jarrulevyn kiinnikkeet. Käytä kuusiokoloavainta nro H6. Käytä momenttiavainta. Kiristä sitä 16 Nm vääntömomentilla.
Vaihe 30

Puhdista jarrusatulan kehikko liasta ja pölystä. Käytä teräsharjaa. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 31

Asenna jarrusatulan kehikko paikoilleen.
Vaihe 32

Kiinnitä jarrusatulan kehikko. Käytä hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 65 Nm vääntömomentilla.
Vaihe 33

Käsittele jarrusatulan mäntä. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jarrulevyt – BMW E39. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 34

Paina jarrusatulan mäntä sisään. Käytä jarrusatulan männän kääntötyökalua.
Vaihe 35

Asenna jarrupalat.
Vaihe 36

Asenna jarrusatula paikoilleen ja kiinnitä se. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 30 Nm vääntömomentilla.
Vaihe 37

Asenna jarrusatulan liukutappien pölysuojusten päällykset takaisin paikoilleen.
Vaihe 38

Kiinnitä jarrupalojen kulumanilmaisin.
Vaihe 39

Asenna jarrukenkien pidikejousi paikoilleen.
Vaihe 40

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 41

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

Vaihto: jarrulevyt – BMW E39. AUTODOCin asiantuntijat suosittelevat:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 42

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. BMW E39
Vaihe 43

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 44

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.

AUTODOC suosittelee:
Tärkeää! Vaihto: jarrulevyt – BMW E39. Tarkista jarrunesteen taso säiliössä ja lisää sitä tarvittaessa.
Vaihe 45

Laita jarrunestesäiliön korkki kiinni.

Vaihto: jarrulevyt – BMW E39. AUTODOC suosittelee:
Paina jarrupoljinta useita kertoja moottorin ollessa pois päältä, kunnes tunnet merkittävän vastukse.
Vaihe 46

Asenna sisäilmansuodattimen kotelo paikoilleen.
Vaihe 47

Asenna raitisilmasuodattimen kotelon tiiviste uudelleen.
Vaihe 48

Asenna sisäi,ansuodattimen kotelon suojus takaisin paikoilleen. Varmista, että kuulet naksahduksen, jotta tiedät, että sytytyspuola on paikoillaan.
Vaihe 49

Kiinnitä raitisilmasuodattimen kannen klipsit.
Vaihe 50

Asenna ilmakanavan kotelo.
Vaihe 51

Ota suojapeite pois.

Vaihe 52

Sulje konepelti.
Vaihe 53

Poista tunkit ja kiilat.
