Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120, KDJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D-4D (KDJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (LJ120, LJ125), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120, GRJ125, GRJ121), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 (GRJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 3.0 D (KZJ120), TOYOTA LAND CRUISER (KDJ12_, GRJ12_) 4.0 V6 VVT-i (GRJ125) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa raidetangon pää TOYOTA LAND CRUISER PRADO 3 -merkkiseen autoon [AUTODOC -OHJEVIDEO]

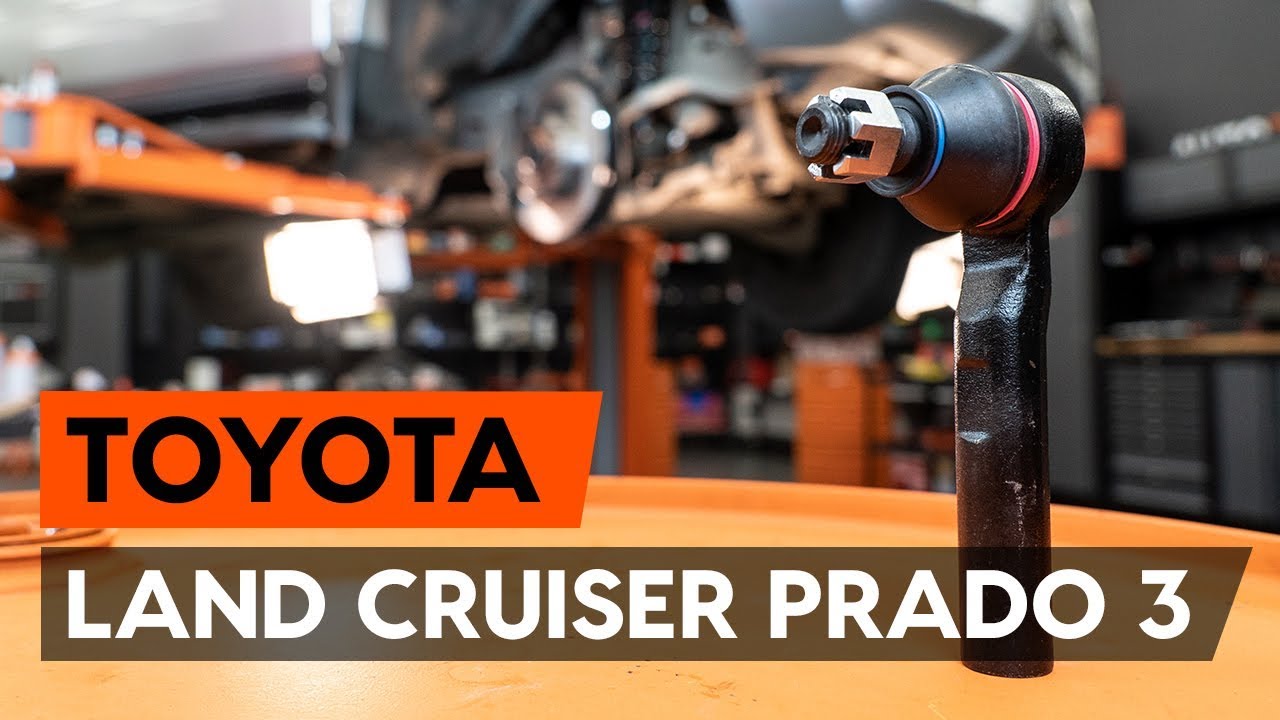

Kuinka vaihtaa raidetangon pää Toyota Prado J120-autoon – vaihto-ohje

Vaihtoehtoiset tuotteet

Raidetangon pää

Vaihto: raidetangon pää – Toyota Prado J120. Tarvitsemasi työkalut:

                      Teräsharja

                      WD-40-monitoimiaine

                      Kuparitahna

                      Yhdistelmäavain nro 14

                      Yhdistelmäavain nro 22

                      Hylsyavain nro 19

                      Vannehylsy nro 21

                      Momenttiavain

                      Pallonivelen ulosvedin

                      Kierreleuan väännin

                      Tasapäinen Ruuvimeisseli

                      Pyörökärkipihdit

                      Työntömitta

                      Sorkkarauta

                      Jarrukiila

Osta työkaluja

Vaihto: raidetangon pää – Toyota Prado J120. AUTODOC suosittelee:

Vaihda raidetangon päät pareittain.
Raidetangon oikea ja vasen pää vaihdetaan samalla tavalla.
Käytä asennuksessa ainoastaan uusia pultteja ja muttereita.
Huom! Kaikki työ Toyota Prado J120 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 21.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

Vaihto: raidetangon pää – Toyota Prado J120. AUTODOCin asiantuntijat suosittelevat:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Irroita paikoilleen raidetangon pään kiinnittävä sokkanaula. Käytä tasapäistä ruuvimeisseliä. Käytä pyörökärkipihtejä. Käytä sorkkarautaa.
Vaihe 8

Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 19. Käytä kierreleuan väännintä.
Vaihe 9

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 10

Löysää raidetangon pään raidetankoon kiinnittävää mutteria. Käytä yhdistelmäavainta nro 14. Käytä yhdistelmäavainta nro 22.
Vaihe 11

Irroita raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.
Vaihe 12

Kierrä pää irti raidetangosta.
Vaihe 13

Ruuvaa uuteen raidetangon päähän.

Vaihto: raidetangon pää – Toyota Prado J120. Ammattilaiset suosittelevat:
Muista ohjaustangon päätä asentaessasi kääntää osaa aina yhtä monta kertaa, tai jättää saman verran kierrettä näkymiin kuin mittauksessasi.
Vaihe 14

Käsittele raidetangon kierteinen osa. Käytä kuparitahnaa.
Vaihe 15

Kiinnitä raidetangon pää kiinni olka-akseliin.
Vaihe 16

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 91 Nm vääntömomentilla.
Vaihe 17

Aseta paikoilleen raidetangon pään kiinnittävä sokkanaula. Käytä pyörökärkipihtejä.
Vaihe 18

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 19

Kiristä raidetangon pään lukkomutteri. Käytä yhdistelmäavainta nro 14. Käytä yhdistelmäavainta nro 22. Käytä momenttiavainta. Kiristä sitä 88 Nm vääntömomentilla.
Vaihe 20

Käsittele kiinnike, joka yhdistää raidetangon pään olka-akseliin. Käytä kuparitahnaa.
Vaihe 21

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 22

Puhdista vanteen kiinnityskohta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: raidetangon pää – Toyota Prado J120. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 23

Asenna pyörä.

Vaihto: raidetangon pää – Toyota Prado J120. AUTODOCin vinkki:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 24

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 21.
Vaihe 25

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 112 Nm vääntömomentilla.

Vaihto: raidetangon pää – Toyota Prado J120. Vinkki:
Tarkasta ja säädä tarvittaessa pyörien asentoa.
Vaihe 26

Poista tunkit ja kiilat.
