Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

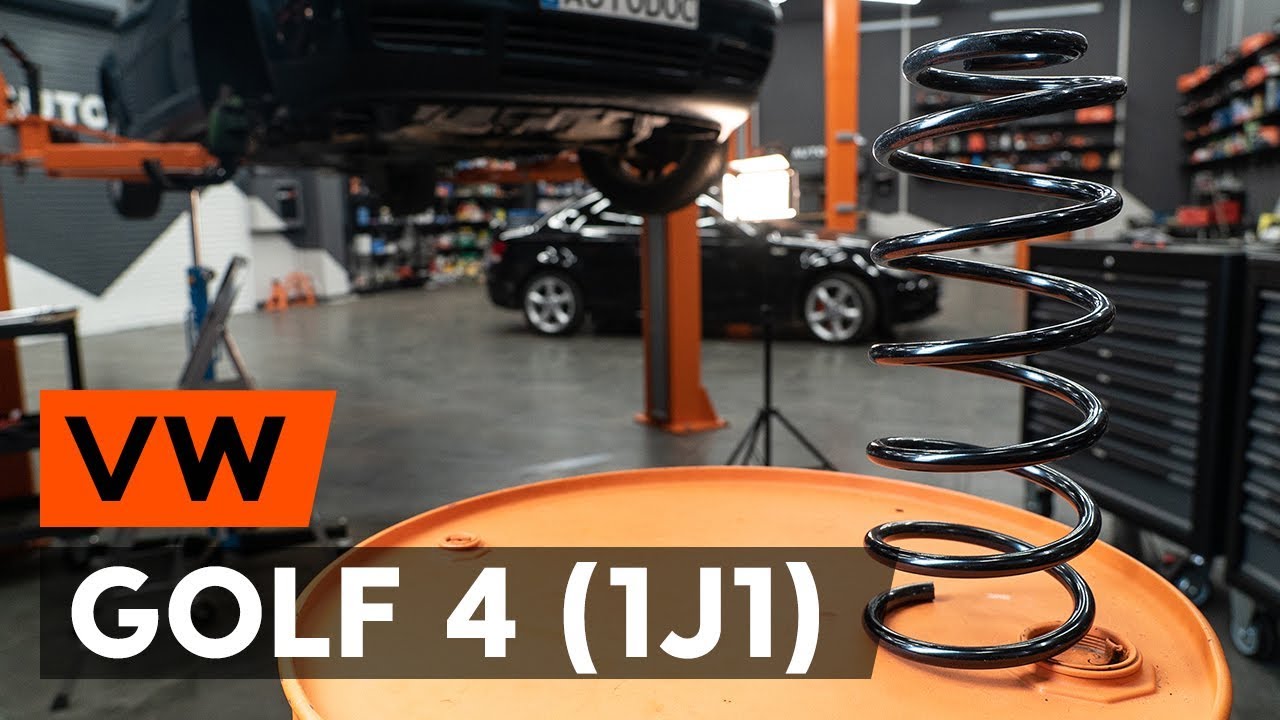

Kuinka vaihtaa etujousi VW GOLF 4 (1J1) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa jousi eteen VW Golf 4-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jousi Golf IV Hatchback (1J1) -malliin ja muihin VW-malleihin

Jousi (auton jousitus)

        Jousi (auton jousitus) Golf IV Hatchback (1J1) Bensiini (100 hv)

        Jousi (auton jousitus) Golf IV Hatchback (1J1) Bensiini (75 hv)

        Jousi (auton jousitus) Golf IV Hatchback (1J1) Bensiini (125 hv)

        Jousi (auton jousitus) Golf IV Hatchback (1J1) Bensiini (150 hv)

        Jousi (auton jousitus) Golf IV Hatchback (1J1) Bensiini (105 hv)

        Jousi (auton jousitus) Golf IV Hatchback (1J1) Bensiini (180 hv)

        Jousi (auton jousitus) Golf IV Hatchback (1J1) Bensiini (101 hv)

Vaihto: jousi – VW Golf 4. Työkalut, joita saatat tarvita:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Yhdistelmäavain nro 18

                        Yhdistelmäavain nro 22

                        Hylsyavain nro 13

                        Hylsyavain nro 18

                        Hylsyavain nro 21

                        Kuusiokolokärki nro h7

                        12-kulmainen hylsy nro 30

                        Vannehylsy nro 17

                        Iskunvaimentimen hylsy

                        Kiintolenkkiavain

                        Momenttiavain

                        Tasapäinen Ruuvimeisseli

                        Meisti

                        Kierreleuan väännin

                        Vasara

                        Hydraulinen kierrejousipuristin

                        Vaihteistonostin

                        Lokasuojan suojapeite

                        Jarrukiila

Osta työkaluja

Vaihto: jousi – VW Golf 4. Ammattilaiset suosittelevat:

Molemmat etujousituksen kierrejouset täytyy vaihtaa samaan aikaan.
Vaihto suoritetaan samalla tavalla etujousituksen vasemmalle ja oikealle kierrejouselle.
Huom! Kaikki työ VW Golf 4 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.
Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.

Vaihe 3

Löysää joustintuen kiinnityksen ylempää kiinnikettä. Käytä yhdistelmäavainta nro 22. Käytä kuusiokoloavainta nro H7.
Vaihe 4

Puhdista pyörännavan mutteri. Levitä WD-40-monitoimiainetta.
Vaihe 5

Löysää vetoakselin mutteri. Käytä 12-kulmaista hylsyä nro 30. Käytä kierreleuan väännintä.
Vaihe 6

Tue pyörät kiiloilla.
Vaihe 7

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 8

Nosta auton keula ylös ja tue se.
Vaihe 9

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. VW Golf 4
Vaihe 10

Irrota pyörä.
Vaihe 11

Irroita ABS-anturin johdon kiinnikkeet iskunvaimentimesta. Käytä tasapäistä ruuvimeisseliä.
Vaihe 12.1

Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen.

Vaihe 12.2

Puhdista tukivarren kaikki jouset. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 13

Ruuvaa irti kiinnikkeet, jotka kiinnittävät pallonivelen jousen ohjausvarteen. Käytä hylsyä nro 13. Käytä kierreleuan väännintä.
Vaihe 14

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä 12-kulmaista hylsyä nro 30.
Vaihe 15

Käsittele vetoakselin vakionopeusnivelen uria. Levitä WD-40-monitoimiainetta.
Vaihe 16

Irroita vetoakseli. Käytä meistiä. Käytä vasaraa.
Vaihe 17

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 18

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta. Käytä kierreleuan väännintä.
Vaihe 19

Irrota kiinnityspultti.
Vaihe 20

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä tähän tarkoitettua hylsyä irrottaaksesi iskunvaimentimen.
Vaihe 21

Madalla vaihteistonostinta 10–15 cm.

AUTODOC suosittelee:
Vaihto: jousi – VW Golf 4. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 22

Irroita olkaakseli iskunvaimentimesta.
Vaihe 23

Irroita iskunvaimentimen yläpään yläosan kiinnike.

AUTODOC suosittelee:
VW Golf 4 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 24

Irroita joustintuki.
Vaihe 25

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: jousi – VW Golf 4. Ammattilaiset suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 26

Purista jousi.
Vaihe 27

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 28

Irroita joustintuen kiertokangen mutteri. Käytä hylsyä nro 21. Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.
Vaihe 29

Irroita yläjoustintuen laakeri.
Vaihe 30

Vapauta kierrejousi.
Vaihe 31

Irroita jousi.

AUTODOC suosittelee:
Vaihto: jousi – VW Golf 4. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.
Vaihe 32

Aseta jousi iskunvaimentimeen.
Vaihe 33

Purista jousi.
Vaihe 34

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 35

Kiristä iskunvaimentimen männänvarren mutteri. Käytä hylsyä nro 21. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.

AUTODOC suosittelee:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 36

Lopeta jousen painaminen.
Vaihe 37

Poista asennettu joustintuki.
Vaihe 38

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 39

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet. Käytä hylsyä nro 13. Älä kiristä sitä.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni. VW Golf 4
Vaihe 40

Käsittele ohjausnivelessä oleva joustintuen asennuspaikka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 41

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 42

Asenna kiinnityspultti.
Vaihe 43

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
VW Golf 4 – Älä laske vaihteistonostinta liian nopeasti, jotta auton komponentit ja mekanismit eivät vaurioidu.
Vaihe 44

Puhdista vetoakselin CV-nivelen urat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 45

Käsittele vetoakselin vakionopeusnivelen uria. Käytä kuparitahnaa.

Vaihe 46

Kytke vetoakseli pyörännapaan.
Vaihe 47

Ruuvaa kiinnikkeet kiinni palloniveleen. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 48

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä hylsyä nro 18. Käytä yhdistelmäavainta nro 18. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 49

Kytke ABS-anturin johdon kiinnikkeet iskunvaimentimeen.
Vaihe 50

Irroita vetoakselin mutteri. Käytä 12-kulmaista hylsyä nro 30. Käytä kierreleuan väännintä.
Vaihe 51

Käsittele iskunvaimentimen kiinnikkeet. Käsittele kaikki tukivarren jouset. Käytä kuparitahnaa.
Vaihe 52

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 53

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jousi – VW Golf 4. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 54

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. VW Golf 4
Vaihe 55

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 56

Laske autoa.
Vaihe 57

Kiristä vetoakselin mutteri. Käytä 12-kulmaista hylsyä nro 30. Käytä momenttiavainta. Kiristä sitä 200 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 58

Kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 59

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä yhdistelmäavainta nro 22. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.
Vaihe 60

Poista tunkit ja kiilat.
Vaihe 61

Ota suojapeite pois.

Vaihe 62

Sulje konepelti.
