Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.6, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 3.2 R32 4motion, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 1.6 MultiFuel … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

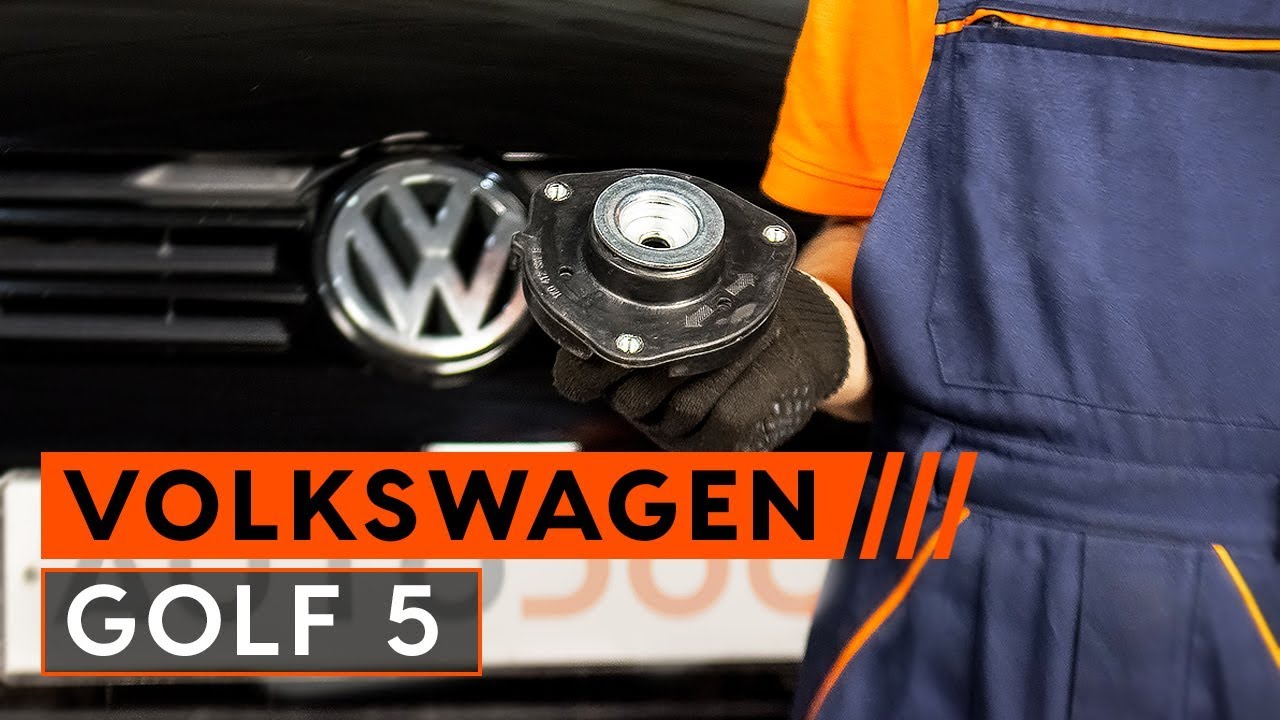

Kuinka vaihtaa eteen jousijalan tukilaakeri VW GOLF 5 -merkkiseen autoon OHJEVIDEO | AUTODOC

Kuinka vaihtaa jousijalan tukilaakeri eteen VW Golf 5-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jousijalan Tukilaakeri Golf V Hatchback (1K1) -malliin ja muihin VW-malleihin

Vaihtoehtoiset tuotteet

Jousijalan tukilaakeri

SKSS-0670166 STARK Jousijalan tukilaakeri

10,37 EUR

Kauppa

SKSS-0670006 STARK Jousijalan tukilaakeri

15,13 EUR

Kauppa

80000888 CORTECO Jousijalan tukilaakeri

15,28 EUR

Kauppa

SKSS-0670382 STARK Jousijalan tukilaakeri

15,30 EUR

Kauppa

37852 MAPCO Jousijalan tukilaakeri

17,41 EUR

Kauppa

22500 FEBI BILSTEIN Jousijalan tukilaakeri

18,02 EUR

Kauppa

32 92 2500 SWAG Jousijalan tukilaakeri

19,56 EUR

Kauppa

27184 01 LEMFÖRDER Jousijalan tukilaakeri

19,70 EUR

Kauppa

9005622 SASIC Jousijalan tukilaakeri

20,47 EUR

Kauppa

802 321 SACHS Jousijalan tukilaakeri

20,56 EUR

Kauppa

Vaihto: jousijalan tukilaakeri – VW Golf 5. Tarvitsemasi työkalut:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 19

                      Hylsyavain nro 13

                      Hylsyavain nro 19

                      Hylsyavain nro 21

                      Hylsyavain nro 27

                      Kuusiokolokärki nro H5.

                      Kuusiokolokärki nro H6.

                      Kuusiokolokärki nro H7.

                      Vannehylsy nro 17

                      Kiintolenkkiavain

                      Momenttiavain

                      Vasara

                      Tasapäinen ruuvimeisseli

                      Pallonivelen ulosvedin

                      Hydraulinen kierrejousipuristin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: jousijalan tukilaakeri – VW Golf 5. AUTODOC suosittelee:

Etujousituksen oikean ja vasemman joustintuen laakerit vaihdetaan samalla tavalla.
Kaikki etujoustintukien kiinnikkeet täytyy vaihtaa samanaikaisesti.
Vaihda asennuksen yhteydessä myös kaikki itselukittuvat mutterit ja pultit.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: jousijalan tukilaakeri – VW Golf 5. Suositeltu vaiheiden järjestys:

Vaihe 1

Tue pyörät kiiloilla.

Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3

Nosta auton keula ylös ja tue se.

Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. VW Golf 5
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 7

Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 8

Irroita raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.
Vaihe 9.1

Irroita johdot ja jarruletku olka-akselin pidikkeestä.

Vaihe 9.2

Käytä tasapäistä ruuvimeisseliä.
Vaihe 10

Irroita jarrusatulan liukutappien pölysuojusten päällykset. Käytä tasapäistä ruuvimeisseliä.
Vaihe 11.1

Irroita jarrusatulan kiinnikkeet.

Vaihe 11.2

Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.
Vaihe 12

Irroita jarrusatula.

Vaihto: jousijalan tukilaakeri – VW Golf 5. AUTODOCin asiantuntijat suosittelevat:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.Tarkista jarrusatulan tuki, jarrusatulan liukutapit ja liukutappien kumit. Puhdista ne. Vaihda ne tarpeen vaatiessa.
Vaihe 13

Puhdista kiinnike, joka yhdistää pallonivelen olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14.1

Irroita pallonivelen kiinnikkeet olka-akselista.

Vaihe 14.2

Käytä yhdistelmäavainta nro 19.
Vaihe 15

Irroita alempi tukivarsi olka-akselista. Käytä vasaraa.

Vaihe 16

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä hylsyä nro 27.
Vaihe 17

Irroita alempi tukivarsi olka-akselista. Käytä sorkkarautaa.

Vaihe 18

Irrota kiinnityspultti.

Vaihe 19

Irroita vetoakseli.

Vaihe 20

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 21.1

Irroita mutteri ja irroita kallistuksenvakaajan yhdystanko iskunvaimentimesta.

Vaihe 21.2

Käytä yhdistelmäavainta nro 19. Käytä kuusiokoloavainta nro H5. Käytä kiintolenkkiavainta.
Vaihe 22

Laske autoa.

Vaihe 23

Avaa konepelti.
Vaihe 24

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.

Vaihe 25

Irrota tuulilasin ritilän tiiviste.

Vaihe 26

Nosta sitä ylös ja irrota tuulilasin ritilä.
Vaihe 27

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Levitä WD-40-monitoimiainetta.

Vaihe 28

Irroita iskunvaimentimen yläpään yläosan kiinnike. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.

AUTODOC suosittelee:
VW Golf 5 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 29

Irroita joustintuki.
Vaihe 30

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: jousijalan tukilaakeri – VW Golf 5. Vinkki:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 31

Purista jousi.

Vaihe 32

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 33

Irroita joustintuen kiertokangen mutteri. Käytä hylsyä nro 21. Käytä kuusiokoloavainta nro H6. Käytä kiintolenkkiavainta.
Vaihe 34

Irroita yläjoustintuen laakeri.
Vaihe 35

Puhdista joustintuen laakerin asennuspaikka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihto: jousijalan tukilaakeri – VW Golf 5. AUTODOCin vinkki:
Tarkasta iskunvaimentimen pölysuojan ja pohjaanlyöntikumin kunto. Vaihda tarvittaessa.
Vaihe 36

Asenna uusi joustintuen laakeri paikoilleen.
Vaihe 37

Kiristä iskunvaimentimen männänvarren mutteri. Käytä kuusiokoloavainta nro H6. Käytä hylsyä nro 21. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.

Vaihto: jousijalan tukilaakeri – VW Golf 5. Ammattilaiset suosittelevat:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 38

Lopeta jousen painaminen.
Vaihe 39

Poista asennettu joustintuki.

Vaihe 40

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 41

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet. Älä kiristä sitä.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni. VW Golf 5
Vaihe 42

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 15 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 43

Asenna konepellin ritilä ja varmista, että se on paikoillaan.
Vaihe 44

Asenna konepellin ritilän tiiviste.

Vaihe 45

Ota suojapeite pois.

Vaihe 46

Sulje konepelti.
Vaihe 47

Nosta auton keula ylös ja tue se.

Vaihe 48

Kytke vetoakseli pyörännapaan.
Vaihe 49

Kiinnitä alatukivarsi olka-akseliin.
Vaihe 50

Kiristä pallonivelen kiinnikkeet. Käytä yhdistelmäavainta nro 19. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.

Vaihe 51

Asenna kiinnityspultti.

Vaihe 52

Kiristä pultti, joka kiinnittää vetoakselin pyörännapaan. Käytä hylsyä nro 27. Käytä momenttiavainta. Kiristä sitä 200 Nm vääntömomentilla.
Vaihe 53

Asenna kallistuksenvakaajan yhdystanko paikoilleen. Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.
Vaihe 54.1

Asenna jarrusatula paikoilleen ja kiinnitä se.

Vaihe 54.2

Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 30 Nm vääntömomentilla.
Vaihe 55

Asenna jarrusatulan liukutappien pölysuojusten päällykset takaisin paikoilleen.
Vaihe 56

Kiinnitä johdot ja jarruletku olka-akselin pidikkeeseen.
Vaihe 57

Kiinnitä raidetangon pää kiinni olka-akseliin.
Vaihe 58

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 20 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 59

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 60

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jousijalan tukilaakeri – VW Golf 5. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 61

Asenna pyörä.

Vaihto: jousijalan tukilaakeri – VW Golf 5. AUTODOCin asiantuntijoiden vinkki:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 62

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 63

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.

Vaihe 64

Poista tunkit ja kiilat.
