Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI, VW PASSAT Variant (3B6) 1.8 T, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 2.8 4motion … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

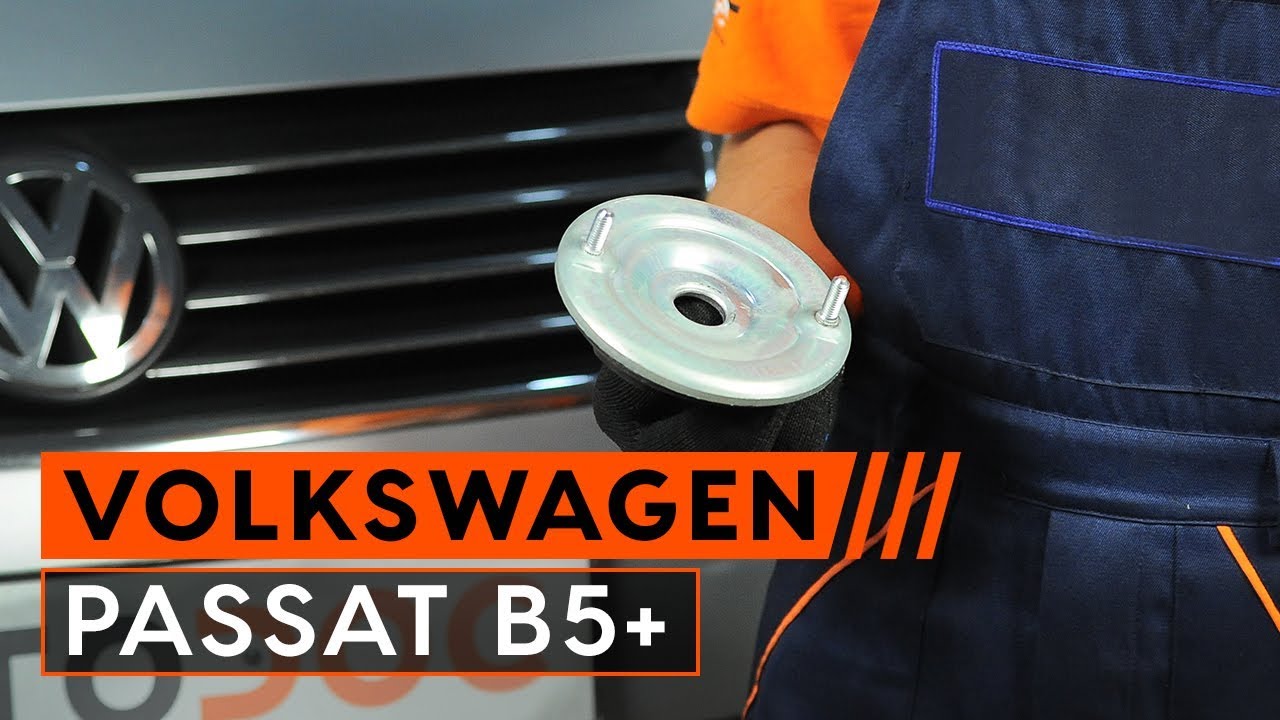

Kuinka vaihtaa jousijalan tukilaakeri VW PASSAT B5+ -merkkiseen autoon OHJEVIDEO | AUTODOC

Kuinka vaihtaa jousijalan tukilaakeri eteen VW Passat B5 Variant-autoon – vaihto-ohje

Vaihtoehtoiset tuotteet

Jousijalan tukilaakeri

Vaihto: jousijalan tukilaakeri – VW Passat B5 Variant. Tarvitsemasi työkalut:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 18

                      Hylsyavain nro 13

                      Hylsyavain nro 18

                      Hylsyavain nro 19

                      Kuusiokolokärki nro h5.

                      Vannehylsy nro 17

                      Kiintolenkkiavain

                      Momenttiavain

                      Tasapäinen Ruuvimeisseli

                      Meisti

                      Vasara

                      Vaihteistonostin

                      Hydraulinen kierrejousipuristin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: jousijalan tukilaakeri – VW Passat B5 Variant. AUTODOC suosittelee:

Kaikki etujoustintukien kiinnikkeet täytyy vaihtaa samanaikaisesti.
Etujousituksen oikean ja vasemman joustintuen laakerit vaihdetaan samalla tavalla.
Vaihda asennuksen yhteydessä myös kaikki itselukittuvat mutterit ja pultit.
Varoitus! Sammuta moottori ennen työn aloittamista – VW Passat B5 Variant.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.

Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3

Nosta auton keula ylös ja tue se.

Vaihe 4

Ruuvaa pyöränpultit irti.

Vaihto: jousijalan tukilaakeri – VW Passat B5 Variant. Vinkki:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kiinnityspultti, joka yhdistää iskunvaimentimen haarukan ja alemman tukivarren. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Löysää kiinnityspultti, joka yhdistää iskunvaimentimen haarukan ja alemman tukivarren. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 8

Irrota kiinnityspultti. Käytä meistiä. Käytä vasaraa.
Vaihe 9

Laske autoa.

Vaihe 10

Avaa konepelti.
Vaihe 11

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.

Vaihe 12

Irrota tuulilasin ritilän tiiviste.
Vaihe 13

Nosta sitä ylös ja irrota tuulilasin ritilä.
Vaihe 14

Irrota joustintuen kiinnikkeen suojus. Käytä tasapäistä ruuvimeisseliä.
Vaihe 15

Irroita iskunvaimentimen yläpään kiinnike. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.

Vaihto: jousijalan tukilaakeri – VW Passat B5 Variant. AUTODOCin asiantuntijat suosittelevat:
Välttääksesi loukkaantumiset pidä joustintuesta kiinni, kun irrotat kiinnityyspultteja.
Vaihe 16

Irroita joustintuki.
Vaihe 17

Aseta iskunvaimentimen jousi jousenpuristimeen.

AUTODOC suosittelee:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 18

Purista jousi.

Vaihe 19

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 20

Irroita joustintuen kiertokangen mutteri. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 21

Irroita yläjoustintuen laakeri. Käytä tasapäistä ruuvimeisseliä.

Vaihto: jousijalan tukilaakeri – VW Passat B5 Variant. Ammattilaiset suosittelevat:
Tarkasta iskunvaimentimen pölysuojan ja pohjaanlyöntikumin kunto. Vaihda tarvittaessa.
Vaihe 22

Asenna uusi joustintuen laakeri paikoilleen.
Vaihe 23

Kiristä iskunvaimentimen männänvarren mutteri. Käytä kuusiokoloavainta nro H5. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.

Vaihto: jousijalan tukilaakeri – VW Passat B5 Variant. AUTODOCin asiantuntijoiden vinkki:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 24

Lopeta jousen painaminen.

Vaihe 25

Poista asennettu joustintuki.
Vaihe 26

Asenna iskunvaimennin pyöränkoteloon.

Vaihe 27

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni. VW Passat B5 Variant
Vaihe 28

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 22 Nm vääntömomentilla. Asenna joustintuen kiinnikkeen suojus. Käytä tasapäistä ruuvimeisseliä.
Vaihe 29

Asenna konepellin ritilä ja varmista, että se on paikoillaan.
Vaihe 30

Asenna konepellin ritilän tiiviste.
Vaihe 31

Ota suojapeite pois.

Vaihe 32

Sulje konepelti.
Vaihe 33

Nosta auton keula ylös ja tue se.

Vaihe 34

Tue varsi. Käytä vaihteistonostinta.
Vaihe 35

Asenna kiinnityspultti. Käytä meistiä. Käytä vasaraa.

Vaihe 36

Nosta hydraulista vaihteistonostinta 10-15 cm.
Vaihe 37

Kiristä kiinnityspultti, joka yhdistää iskunvaimentimen haarukan ja alemman tukivarren. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 90 Nm vääntömomentilla.
Vaihe 38

Irroita varren alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: jousijalan tukilaakeri – VW Passat B5 Variant. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 39

Käsittele kaikki tukivarren jouset. Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 40

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 41

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

Vaihto: jousijalan tukilaakeri – VW Passat B5 Variant. Vinkki:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 42

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. VW Passat B5 Variant
Vaihe 43

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.

Vaihe 44

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.

Vaihe 45

Poista tunkit ja kiilat.
