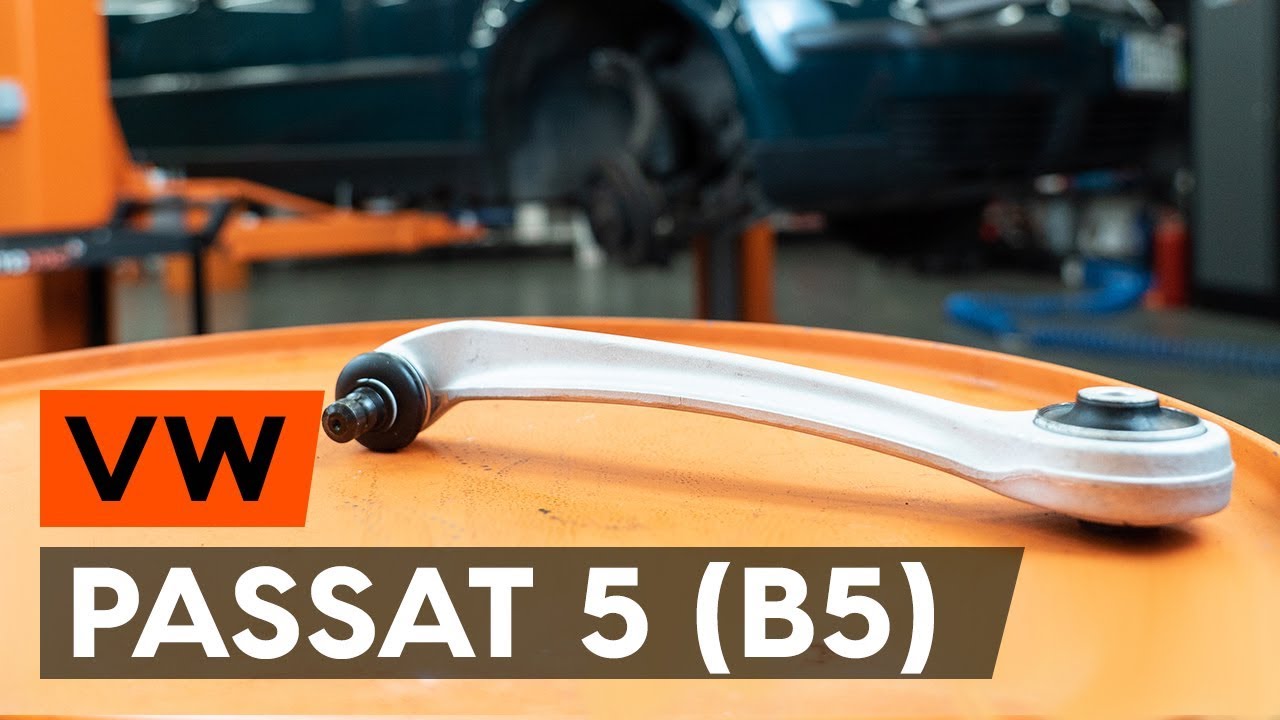

Kuinka vaihtaa etummainen ylätukivarsi VW Passat B5 Variant-autoon – vaihto-ohje

latauskertaa: 21

Katselukertoja: 553

Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa etualatukivarsi / etutukivarsi VW PASSAT 5 (B5) -merkkiseen autoon [AUTODOC]

Kuinka vaihtaa etummainen ylätukivarsi VW Passat B5 Variant-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Alatukivarsi PASSAT Variant (3B6) -malliin ja muihin VW-malleihin

Vaihtoehtoiset tuotteet

Tukivarsi

Vaihto: etummainen ylätukivarsi – VW Passat B5 Variant. Tarvitsemasi työkalut:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 16

                      Yhdistelmäavain nro 18

                      Hylsyavain nro 13

                      Hylsyavain nro 15

                      Hylsyavain nro 16

                      Hylsyavain nro 18

                      Vannehylsy nro 17

                      Kiintolenkkiavain

                      Momenttiavain

                      Meisti

                      Vasara

                      Sorkkarauta

                      Vaihteistonostin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: etummainen ylätukivarsi – VW Passat B5 Variant. Vinkki:

Oikean ja vasemman ylätukivarren vaihto suoritetaan samalla tavalla.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: etummainen ylätukivarsi – VW Passat B5 Variant. Suorita seuraavat vaiheet:

Vaihe 1

Avaa konepelti.
Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 3

Irrota tuulilasin ritilän tiiviste.
Vaihe 4

Nosta sitä ylös ja irrota tuulilasin ritilä.

Vaihe 5

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 6

Löysää joustintuen kiinnityksen ylempää kiinnikettä. Käytä hylsyä nro 16. Käytä kiintolenkkiavainta.
Vaihe 7

Tue pyörät kiiloilla.
Vaihe 8

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 9

Nosta auton keula ylös ja tue se.
Vaihe 10

Ruuvaa pyöränpultit irti.

Vaihto: etummainen ylätukivarsi – VW Passat B5 Variant. AUTODOC suosittelee:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 11

Irrota pyörä.
Vaihe 12

Puhdista tukivarren kaikki jouset. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 13

Avaa ylätukivarren kiinnikkeet (2 kappaletta). Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 16.
Vaihe 14

Irrota kiinnityspultti. Käytä meistiä. Käytä vasaraa.
Vaihe 15

Irrota ylempi kolmiotukivarsi olka-akselista (2 kappaletta). Käytä sorkkarautaa.
Vaihe 16

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 17

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan kallistuksenvakaajan tankoon. Käytä yhdistelmäavainta nro 16 (2 kappaletta).

Vaihe 18

Löysää kiinnike, joka yhdistää vakaajatangon ja tukivarren. Käytä yhdistelmäavainta nro 16 (2 kappaletta).
Vaihe 19

Irroita kallistuksenvakaajan yhdystanko.

Vaihe 20

Puhdista joustintuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 21

Irroita iskunvaimentimen laakerin alaosan kiinnikkeet. Käytä hylsyä nro 18. Käytä yhdistelmäavainta nro 18.
Vaihe 22

Irrota kiinnityspultti.
Vaihe 23

Irrota joustintuen pohjaosa. Käytä sorkkarautaa.
Vaihe 24

Irroita iskunvaimentimen yläpään yläosan kiinnike.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti. VW Passat B5 Variant
Vaihe 25

Irroita joustintuki.
Vaihe 26

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 27

Löysää joustintuen kiinnityksen ylempää kiinnikettä. Käytä hylsyä nro 13.
Vaihe 28

Irrota iskunvaimentimen yläpää, joka on asennettu tukivarsiin.
Vaihe 29

Puhdista tukivarren kaikki jouset. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 30

Ruuvaa irti kiinnikkeet, jotka yhdistävät kolmiotukivarret joustintuen yläpäähän. Käytä hylsyä nro 16. Käytä yhdistelmäavainta nro 16.
Vaihe 31

Irrota kiinnityspultti.
Vaihe 32

Irroita tukivarsi.
Vaihe 33

Puhdista kiinnityskohdat ja jousituksen tukivarren kierre. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 34

Asenna uusi tukivarsi paikoilleen.

Vaihto: etummainen ylätukivarsi – VW Passat B5 Variant. AUTODOCin asiantuntijat suosittelevat:
Käytä asennuksessa ainoastaan uusia pultteja ja muttereita.Varo ettet vaurioita pallonivelen suojusta.Aseta kolmiotukivarsi sen asennusreikien mukaisesti.
Vaihe 35

Asenna kiinnityspultti.
Vaihe 36

Kiristä kiinnike, joka yhdistää kolmiotukivarret joustintuen yläpäähän. Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 37

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 38

Asenna iskunvaimentimen yläpää, joka on kiinnitetty tukivarsiin, takaisin paikoilleen.
Vaihe 39

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet. Älä kiristä sitä.

Vaihto: etummainen ylätukivarsi – VW Passat B5 Variant. AUTODOCin vinkki:
Jotta vältyt vahingoilta, pidä joustintuesta kiinni, kun ruuvaat kiinnitysruuveja kiinni.
Vaihe 40

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 22 Nm vääntömomentilla.
Vaihe 41

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 42

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet. Käytä hylsyä nro 15. Älä kiristä sitä.
Vaihe 43

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 44

Kiinnitä jousituksen kolmiotukivarsi joustintukeen.
Vaihe 45

Asenna kiinnityspultti.
Vaihe 46

Ruuvaa kiinni joustintuen alempi kiinnike. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18.
Vaihe 47

Puhdista kiinnityskohdat ja jousituksen tukivarren kierre. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 48

Käsittele kaikki tukivarren jouset. Käytä kuparitahnaa.
Vaihe 49

Kiinnitä ylempi kolmiotukivarsi olka-akseliin (2 kappaletta).
Vaihe 50

Asenna kiinnityspultti.
Vaihe 51

Ruuvaa kiinni ylätukivarren kiinnikkeet (2 kappaletta). Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 16.
Vaihe 52

Tue varsi. Käytä vaihteistonostinta.
Vaihe 53

Kiristä iskunvaimentimen alaosan kiinnikkeet. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 90 Nm vääntömomentilla.
Vaihe 54

Kiristä ylätukivarren kiinnikkeet (2 kappaletta). Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 40 Nm vääntömomentilla.
Vaihe 55

Irroita varren alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: etummainen ylätukivarsi – VW Passat B5 Variant. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 56

Puhdista kallistuksenvakaajan tangon asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 57

Asenna kallistuksenvakaajan yhdystanko paikoilleen.
Vaihe 58

Kiristä kiinnike, joka yhdistää vakaajatangon ja tukivarren. Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 40 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 59

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan kallistuksenvakaajan tankoon. Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 40 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 60

Käsittele kaikki tukivarren jouset. Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 61

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 62

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 63

Asenna pyörä.

Vaihto: etummainen ylätukivarsi – VW Passat B5 Variant. AUTODOCin asiantuntijoiden vinkki:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 64

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 65

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 66

Poista tunkit ja kiilat.
Vaihe 67

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä hylsyä nro 15. Käytä momenttiavainta. Kiristä sitä 65 Nm vääntömomentilla.
Vaihe 68

Asenna konepellin ritilä ja varmista, että se on paikoillaan.
Vaihe 69

Asenna konepellin ritilän tiiviste.
Vaihe 70

Ota suojapeite pois.
Vaihe 71

Sulje konepelti.
