Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
SKODA Scala Hatchback 1.6 SRE, SKODA Scala Hatchback 1.6 TDI, SKODA Scala Hatchback 1.0 TSI, SKODA Scala Hatchback 1.0 TGI CNG, SKODA Scala Hatchback 1.0 TSI, SKODA Scala Hatchback 1.6 TDI, SKODA Scala Hatchback 1.5 TSI, SKODA Scala Hatchback 1.0 TSI … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Tällä videolla näytetään samanlaisen auton osan vaihtotoimenpide toisessa ajoneuvossa

Kaikki vaihdettavat osat – Raidetangon Pää Scala Hatchback -malliin ja muihin SKODA-malleihin

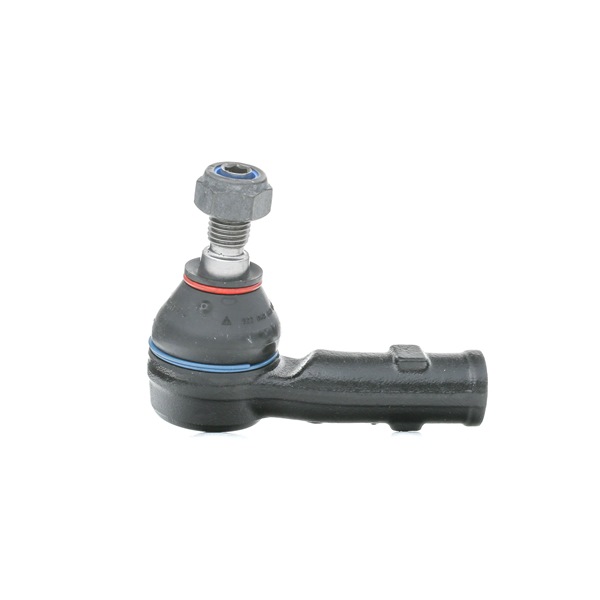

Raidetangon pää

        Raidetangon pää Scala Hatchback Bensiini (116 hv)

        Raidetangon pää Scala Hatchback Bensiini (150 hv)

        Raidetangon pää Scala Hatchback Diesel (116 hv)

        Raidetangon pää Scala Hatchback Bensiini (95 hv)

        Raidetangon pää Scala Hatchback Bensiini/maakaasu (CNG) (90 hv)

        Raidetangon pää Scala Hatchback Bensiini (110 hv)

        Raidetangon pää Scala Hatchback Diesel (95 hv)

        Raidetangon pää Scala Hatchback Bensiini (110 hv)

Vaihto: raidetangon pää – SKODA Scala Schrägheck. Työkalut, joita saatat tarvita:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Yhdistelmäavain nro 23

                        Yhdistelmäavain nro 24

                        Hylsyavain nro 18

                        Vannehylsy nro 17

                        Kiintolenkkiavain

                        Momenttiavain

                        Kierreleuan väännin

                        Työntömitta

                        Pallonivelen ulosvedin

                        Jarrukiila

Osta työkaluja

Vaihto: raidetangon pää – SKODA Scala Schrägheck. AUTODOC suosittelee:

Vaihda raidetangon päät pareittain.
Raidetangon oikea ja vasen pää vaihdetaan samalla tavalla.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: raidetangon pää – SKODA Scala Schrägheck. Suorita seuraavat vaiheet:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3

Nosta auton keula ylös ja tue se.

Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. SKODA Scala Schrägheck
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 18. Käytä kierreleuan väännintä.
Vaihe 8

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 9

Löysää raidetangon pään raidetankoon kiinnittävää mutteria. Käytä yhdistelmäavainta nro 24.
Vaihe 10

Irroita raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.
Vaihe 11

Kierrä pää irti raidetangosta.
Vaihe 12

Puhdista raidetangon pään asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 13

Ruuvaa uuteen raidetangon päähän.

Vaihto: raidetangon pää – SKODA Scala Schrägheck. Ammattilaiset suosittelevat:
Muista ohjaustangon päätä asentaessasi kääntää osaa aina yhtä monta kertaa, tai jättää saman verran kierrettä näkymiin kuin mittauksessasi.
Vaihe 14

Kiinnitä raidetangon pää kiinni olka-akseliin.
Vaihe 15

Ruuvaa auki kiinnitysmutteri, joka kiinnittää raidetangon pään olka-akseliin. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 16

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 17

Kiristä raidetangon pään lukkomutteri. Käytä yhdistelmäavainta nro 23. Käytä yhdistelmäavainta nro 24. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.
Vaihe 18

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 20 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 19

Käsittele kiinnike, joka yhdistää raidetangon pään olka-akseliin. Käytä kuparitahnaa.
Vaihe 20

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 21

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: raidetangon pää – SKODA Scala Schrägheck. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 22

Asenna pyörä.

Vaihto: raidetangon pää – SKODA Scala Schrägheck. AUTODOCin asiantuntijoiden vinkki:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 23

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 24

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.

Vaihto: raidetangon pää – SKODA Scala Schrägheck. AUTODOCin vinkki:
Tarkasta ja säädä tarvittaessa pyörien asentoa.
Vaihe 25

Poista tunkit ja kiilat.
