Osakategorian Jarrulevy suositeltu vaihtoväli: 50000 km

Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
HONDA INSIGHT (ZE_) 1.3 IMA (ZE28, ZE2) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa takajarrulevyt HONDA INSIGHT 2 (ZE) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa jarrulevyt taakse Honda Insight ZE2_ZE3-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jarrulevyt INSIGHT (ZE_) -malliin ja muihin HONDA-malleihin

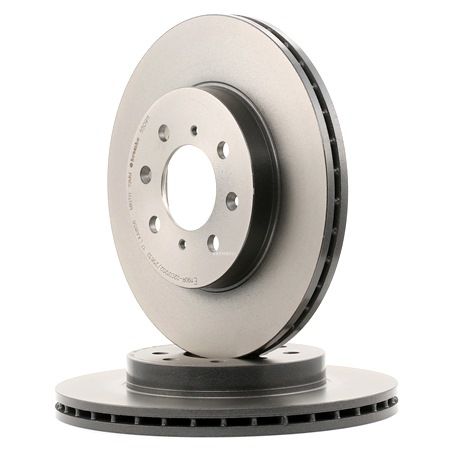

Jarrulevy

Jarrulevy HONDA INSIGHT (ZE_) 1.3 IMA (ZE28, ZE2) Bensiini/sähköhybridi (88 hv)

Vaihto: jarrulevyt – Honda Insight ZE2_ZE3. Tarvitsemasi työkalut:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Yhdistelmäavain nro 12

                        Yhdistelmäavain nro 17

                        Hylsyavain nro 12

                        Hylsyavain nro 14

                        Hylsyavain nro 17

                        Vannehylsy nro 19

                        Jarrusatulan männän kääntötyökalu

                        Kiintolenkkiavain

                        Momenttiavain

                        Iskutaltta

                        Philips-ruuvimeisseli

                        Kuminuija

                        Sorkkarauta

                        Jarrukiila

Osta työkaluja

Vaihto: jarrulevyt – Honda Insight ZE2_ZE3. AUTODOC suosittelee:

Vaihda jarrulevyt Honda Insight ZE2_ZE3 autoon aina pareittain akselia kohden osien kunnosta huolimatta. Tällä tavalla jarrutuksen tasaisuus saadaan varmistettua.
Saman akselin molemmat jarrulevyt vaihdetaan samalla tavalla.
Vaihda jarrulevyjä vaihdettaessa aina myös jarrupalat.
Huom! Kaikki työ Honda Insight ZE2_ZE3 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti. Irrota jarrunestesäiliön korkki.
Vaihe 2

Tue pyörät kiiloilla.
Vaihe 3

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 4

Nosta auton perä ylös ja tue se.
Vaihe 5

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Honda Insight ZE2_ZE3
Vaihe 6

Irrota pyörä.
Vaihe 7

Puhdista jarrusatulan kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 8

Irrota käsijarrun kaapeli jarrusatulan pidikkeestä. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta. Käytä sorkkarautaa.
Vaihe 9

Irroita jarrusatulan kiinnikkeet. Käytä yhdistelmäavainta nro 12. Käytä yhdistelmäavainta nro 17.
Vaihe 10

Irroita jarrusatula.

Vaihto: jarrulevyt – Honda Insight ZE2_ZE3. Ammattilaiset suosittelevat:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.Tarkista jarrusatulan tuki, jarrusatulan liukutapit ja liukutappien kumit. Puhdista ne. Vaihda ne tarpeen vaatiessa.
Vaihe 11

Irroita jarrupalat.
Vaihe 12

Puhdista jarrusatulan kannakkeen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 13

Irroita jarrusatulan kiinnikkeet. Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.
Vaihe 14

Irroita jarrusatulan kehikko.
Vaihe 15

Puhdista jarrulevyn kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 16

Irroita jarrulevyn kiinnikkeet. Käytä Phillips-ruuvimeisseliä. Käytä iskutalttaa.
Vaihe 17

Irroita jarrulevyt.
Vaihe 18

Puhdista pyörännapa. Käytä teräsharjaa. Käsittele kontaktipinta. Käytä kuparitahnaa.
Vaihe 19

Asenna jarrulevyt.
Vaihe 20

Kiristä jarrulevyn kiinnikkeet. Käytä Phillips-ruuvimeisseliä. Käytä momenttiavainta. Kiristä sitä 9 Nm vääntömomentilla.
Vaihe 21

Puhdista jarrusatulan kehikko liasta ja pölystä. Käytä teräsharjaa. Käytä jarrunpuhdistusainetta.

Vaihto: jarrulevyt – Honda Insight ZE2_ZE3. AUTODOCin asiantuntijat suosittelevat:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 22

Asenna jarrusatulan kehikko paikoilleen.
Vaihe 23

Kiinnitä jarrusatulan kehikko. Käytä hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 55 Nm vääntömomentilla.
Vaihe 24

Asenna jarrupalat.
Vaihe 25

Käsittele jarrusatulan mäntä. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jarrulevyt – Honda Insight ZE2_ZE3. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 26

Paina jarrusatulan mäntä sisään. Käytä jarrusatulan männän kääntötyökalua.
Vaihe 27

Asenna jarrusatula paikoilleen ja kiinnitä se. Käytä yhdistelmäavainta nro 12. Käytä yhdistelmäavainta nro 17. Käytä hylsyä nro 12. Käytä momenttiavainta. Kiristä sitä 23 Nm vääntömomentilla.
Vaihe 28

Asenna käsijarruvaijeri jarrusatulan kannakkeeseen. Käytä kuminuijaa. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 29

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 30

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

Vaihto: jarrulevyt – Honda Insight ZE2_ZE3. Vinkki:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 31

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. Honda Insight ZE2_ZE3
Vaihe 32

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 33

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 108 Nm vääntömomentilla.
Vaihe 34

Poista tunkit ja kiilat.

AUTODOC suosittelee:
Tärkeää! Vaihto: jarrulevyt – Honda Insight ZE2_ZE3. Tarkista jarrunesteen taso säiliössä ja lisää sitä tarvittaessa.
Vaihe 35

Laita jarrunestesäiliön korkki kiinni.

AUTODOC suosittelee:
Honda Insight ZE2_ZE3 – Paina jarrupoljinta useita kertoja moottorin ollessa sammutettuna, kunnes tunnet vastustuksen kasvaneen.
Vaihe 36

Sulje konepelti.
