Osakategorian Jarrulevy suositeltu vaihtoväli: 50000 km

Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VOLVO S70 (874) 2.0 … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Tällä videolla näytetään samanlaisen auton osan vaihtotoimenpide toisessa ajoneuvossa

Vaihtoehtoiset tuotteet

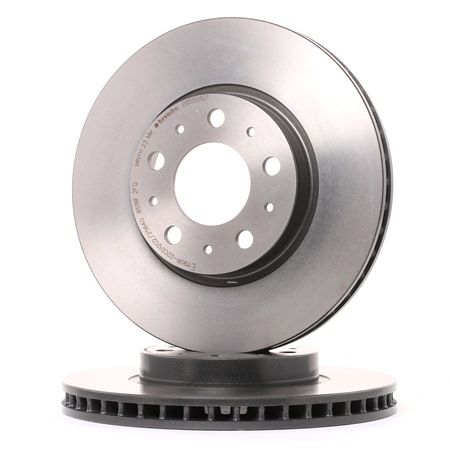

Jarrulevy

Vaihto: jarrulevyt – VOLVO S70 (LS). Luettelo tarvittavista työkaluista:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Kuusiokolokärki nro H7

                      Voimahylsy №10

                      Voimahylsy №13

                      Vannehylsy nro 19

                      Jarrusatulan männän kääntötyökalu

                      Kiintolenkkiavain

                      Momenttiavain

                      Kierreleuan väännin

                      Kuminuija

                      Sorkkarauta

                      Jarrukiila

Osta työkaluja

Vaihto: jarrulevyt – VOLVO S70 (LS). AUTODOCin asiantuntijoiden vinkki:

Vaihda jarrulevyt VOLVO S70 (LS) autoon aina pareittain akselia kohden osien kunnosta huolimatta. Tällä tavalla jarrutuksen tasaisuus saadaan varmistettua.
Saman akselin molemmat jarrulevyt vaihdetaan samalla tavalla.
Vaihda jarrulevyjä vaihdettaessa aina myös jarrupalat.
Huom! Kaikki työ VOLVO S70 (LS) -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti. Irrota jarrunestesäiliön korkki.

Vaihe 2

Tue pyörät kiiloilla.
Vaihe 3

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 4

Nosta auton perä ylös ja tue se.

Vaihe 5

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. VOLVO S70 (LS)
Vaihe 6

Irrota pyörä.
Vaihe 7

Avaa jarrupalat. Käytä sorkkarautaa.
Vaihe 8

Irroita jarrusatulan liukutappien pölysuojusten päällykset. Käytä sorkkarautaa.
Vaihe 9

Irroita jarrusatulan kiinnikkeet. Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.
Vaihe 10

Irrota jarrusatulan pidätinjousi. Käytä sorkkarautaa.
Vaihe 11

Irroita jarrusatula.

Vaihto: jarrulevyt – VOLVO S70 (LS). AUTODOCin asiantuntijoiden vinkki:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.Tarkista jarrusatulan tuki, jarrusatulan liukutapit ja liukutappien kumit. Puhdista ne. Vaihda ne tarpeen vaatiessa.
Vaihe 12

Irroita jarrupalat. Käytä sorkkarautaa.
Vaihe 13

Puhdista jarrusatulan kannakkeen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Irroita jarrusatulan kiinnikkeet. Käytä hylsyä nro 13. Käytä kierreleuan väännintä. Käytä kiintolenkkiavainta.
Vaihe 15

Irroita jarrusatulan kehikko.
Vaihe 16

Puhdista jarrulevyn pinta. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 17

Irroita jarrulevyn kiinnikkeet. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 18

Irroita jarrulevyt.
Vaihe 19

Puhdista pyörännapa. Käytä teräsharjaa. Käsittele kontaktipinta. Käytä kuparitahnaa.
Vaihe 20

Asenna jarrulevyt.
Vaihe 21

Kiristä jarrulevyn kiinnikkeet. Käytä hylsyä nro 10. Käytä momenttiavainta. Kiristä sitä 9 Nm vääntömomentilla.
Vaihe 22

Puhdista jarrusatulan kehikko liasta ja pölystä. Käytä teräsharjaa. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jarrulevyt – VOLVO S70 (LS). Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 23

Asenna jarrusatulan kehikko paikoilleen.
Vaihe 24

Kiinnitä jarrusatulan kehikko. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.
Vaihe 25

Käsittele jarrusatulan mäntä. Käytä jarrunpuhdistusainetta.

Vaihto: jarrulevyt – VOLVO S70 (LS). AUTODOCin vinkki:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 26

Paina jarrusatulan mäntä sisään. Käytä jarrusatulan männän kääntötyökalua.
Vaihe 27

Asenna jarrupalat.
Vaihe 28

Asenna jarrusatula paikoilleen ja kiinnitä se. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 30 Nm vääntömomentilla.
Vaihe 29

Asenna jarrusatulan liukutappien pölysuojusten päällykset takaisin paikoilleen.
Vaihe 30

Asenna jarrukenkien pidikejousi paikoilleen. Käytä kuminuijaa. Käytä sorkkarautaa.
Vaihe 31

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 32

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jarrulevyt – VOLVO S70 (LS). Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 33

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. VOLVO S70 (LS)
Vaihe 34

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 35

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 140 Nm vääntömomentilla.
Vaihe 36

Poista tunkit ja kiilat.

Vaihto: jarrulevyt – VOLVO S70 (LS). AUTODOCin asiantuntijoiden vinkki:
Paina jarrupoljinta useita kertoja moottorin ollessa pois päältä, kunnes tunnet merkittävän vastukse.Tarkasta jarrunesteen määrä paisuntaäsäiliössä ja lisää sitä tarvittaessa.
Vaihe 37

Laita jarrunestesäiliön korkki kiinni. Sulje konepelti.
