Osakategorian Jarrulevy suositeltu vaihtoväli: 50000 km

Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VOLVO V70 III (135) T4, VOLVO V70 III (135) T5, VOLVO V70 III (135) D3 / D4, VOLVO V70 III (135) 1.6 DRIVe / D2, VOLVO V70 III (135) D5, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) T4F, VOLVO V70 III (135) 3.2 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 3.2 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) D5, VOLVO V70 III (135) 2.0, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) 2.0 D, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 2.0 BiFuel, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) 2.0 FlexiFuel, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) D5, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 1.6 D, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 2.0 T, VOLVO V70 III (135) D4 AWD, VOLVO V70 III (135) D3, VOLVO V70 III (135) D4, VOLVO V70 III (135) D4 AWD, VOLVO V70 III (135) T5, VOLVO V70 III (135) D2, VOLVO V70 III (135) D3, VOLVO V70 III (135) T4 … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa taakse jarrupalasarja ja levyjarru VOLVO V70 BW -merkkiseen autoon [AUTODOC]

Kuinka vaihtaa jarrulevyt taakse Volvo V70 BW-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jarrulevyt V70 III (135) -malliin ja muihin VOLVO-malleihin

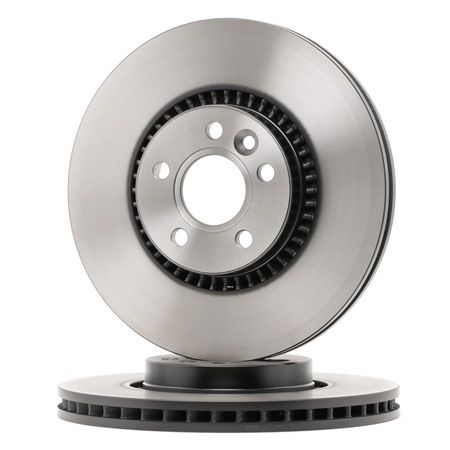

Jarrulevy

        Jarrulevy V70 III (BW, 135) Bensiini (180 hv)

        Jarrulevy V70 III (BW, 135) Bensiini (241 hv)

        Jarrulevy V70 III (BW, 135) Diesel (163 hv)

        Jarrulevy V70 III (BW, 135) Diesel (114 hv)

        Jarrulevy V70 III (BW, 135) Diesel (215 hv)

        Jarrulevy V70 III (BW, 135) Diesel (215 hv)

        Jarrulevy V70 III (BW, 135) Bensiini (243 hv)

        Jarrulevy V70 III (BW, 135) Bensiini/etanoli (180 hv)

        Jarrulevy V70 III (BW, 135) Bensiini (243 hv)

Vaihto: jarrulevyt – Volvo V70 BW. Tarvitsemasi työkalut:

                        Teräsharja

                        Nyloninen puhdistusharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Jarrurasva

                        Keraaminen tahna

                        Momenttiavain

                        Yhdistelmäavain nro 15

                        Hylsyavain nro 13

                        Hylsyavain nro 15

                        Torx-kärkihylsy T50

                        Vannehylsy nro 19

                        Kiintolenkkiavain

                        Kierreleuan väännin

                        Jarrusatulan männän kääntötyökalu

                        Vasara

                        Iskutaltta

                        Jarrukiila

Osta työkaluja

Vaihto: jarrulevyt – Volvo V70 BW. AUTODOCin asiantuntijat suosittelevat:

Vaihda jarrulevyt auton Volvo V70 BW akselille pareittain, riippumatta osien kunnosta. Tämä varmistaa tasaisen jarrutuksen.
Saman akselin molemmat jarrulevyt vaihdetaan samalla tavalla.
Vaihda jarrulevyjä vaihdettaessa aina myös jarrupalat.
Varoitus! Sammuta moottori ennen työn aloittamista – Volvo V70 BW.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.
Vaihe 2

Irrota jarrunestesäiliön korkki.
Vaihe 3

Aseta seisontajarrujärjestelmä huoltotilaan.
Vaihe 4

Tue pyörät kiiloilla.

Vaihe 5

Löysää pyöränpultteja. Käytä vannehylsyä nro 19. Käytä kierreleuan väännintä.
Vaihe 6

Nosta autoa.

Vaihto: jarrulevyt – Volvo V70 BW. Vinkki:
Jos käytät tunkkia, varmista, että se on tasaisella alustalla, jolla ei ole lainkaan epätasaisuuksia.Varmista, että tuet auton lisäksi autopukeilla.
Vaihe 7

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 8

Irrota pyörä.
Vaihe 9

Puhdista jarrusatulan kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 10

Kierrä irti jarrusatulan kiinnikkeet. Käytä yhdistelmäavainta nro 15. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 11

Irrota kiinnitysruuvit.
Vaihe 12

Irrota jarrusatula.

Vaihto: jarrulevyt – Volvo V70 BW. AUTODOCin asiantuntijat suosittelevat:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.
Vaihe 13

Irrota jarrupalat.
Vaihe 14

Puhdista jarrusatulan kannakkeen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 15

Kierrä irti jarrusatulan pitimen kiinnikkeet. Käytä hylsyä nro 15. Käytä kiintolenkkiavainta.
Vaihe 16

Irrota kiinnitysruuvit.
Vaihe 17

Irrota jarrusatulan pidin.
Vaihe 18

Puhdista jarrulevyn kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 19

Kierrä jarrulevyn kiinnikkeet irti. Käytä Torx-avainta T50. Käytä iskutalttaa. Käytä vasaraa.
Vaihe 20

Irrota kiinnityspultti.
Vaihe 21

Irrota jarrulevy.
Vaihe 22

Puhdista pyörännapa. Käytä teräsharjaa.
Vaihe 23

Käsittele kontaktipinta. Käytä keraamista tahnaa.

Vaihe 24

Asenna uusi jarrulevy.
Vaihe 25

Asenna kiinnityspultti.
Vaihe 26

Kiristä jarrulevyn kiinnikkeet. Käytä Torx-avainta T50. Käytä momenttiavainta. Kiristä sitä 15 Nm vääntömomentilla.
Vaihe 27

Puhdista jarrusatulan pidin liasta ja pölystä. Käytä teräsharjaa. Käytä jarrunpuhdistusainetta.

Vaihto: jarrulevyt – Volvo V70 BW. Ammattilaiset suosittelevat:
Tarkista jarrusatulan tuki, jarrusatulan liukutapit ja liukutappien kumit. Puhdista ne. Vaihda ne tarpeen vaatiessa.
Vaihe 28

Asenna jarrusatulan pidin.
Vaihe 29

Asenna kiinnityspultit.
Vaihe 30

Kiristä jarrusatulan pitimen kiinnikkeet. Käytä hylsyä nro 15. Käytä momenttiavainta. Kiristä sitä 110 Nm vääntömomentilla.
Vaihe 31

Käsittele jarrusatulan mäntä. Käytä nylonista puhdistusharjaa. Käytä jarrunpuhdistusainetta.
Vaihe 32

Paina jarrusatulan mäntä sisään. Käytä jarrusatulan männän kääntötyökalua.
Vaihe 33

Käsittele jarrupalat siitä kohdasta, jossa niiden pinta osuu jarrusatulan kannakkeeseen. Levitä jarrurasvaa.

AUTODOC suosittelee:
Varmista että levyn pinta on siisti ennen jarrupalojen asentamista.
Vaihe 34

Asenna jarrupalat.
Vaihe 35

Aseta jarrusatula paikoilleen ja kiinnitä se.
Vaihe 36

Asenna kiinnityspultit.
Vaihe 37

Kiristä jarrusatulan kiinnikkeet. Käytä yhdistelmäavainta nro 15. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 35 Nm vääntömomentilla.
Vaihe 38

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä keraamista tahnaa.

Vaihe 39

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.
Vaihe 40

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. Volvo V70 BW
Vaihe 41

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 42

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 140 Nm vääntömomentilla.
Vaihe 43

Poista tunkit ja kiilat.

AUTODOC suosittelee:
Käynnistämättä moottoria, paina jarrupoljinta useita kertoja, kunnes tunnet huomattavaa vastusta.Tärkeää! Vaihto: jarrulevyt – Volvo V70 BW. Tarkista jarrunesteen taso säiliössä ja lisää sitä tarvittaessa.
Vaihe 44

Laita jarrunestesäiliön korkki kiinni.
Vaihe 45

Deaktivoi seisontajarrujärjestelmän huoltotila.
Vaihe 46

Sulje konepelti.
