Osakategorian Jarrulevy suositeltu vaihtoväli: 50000 km

Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

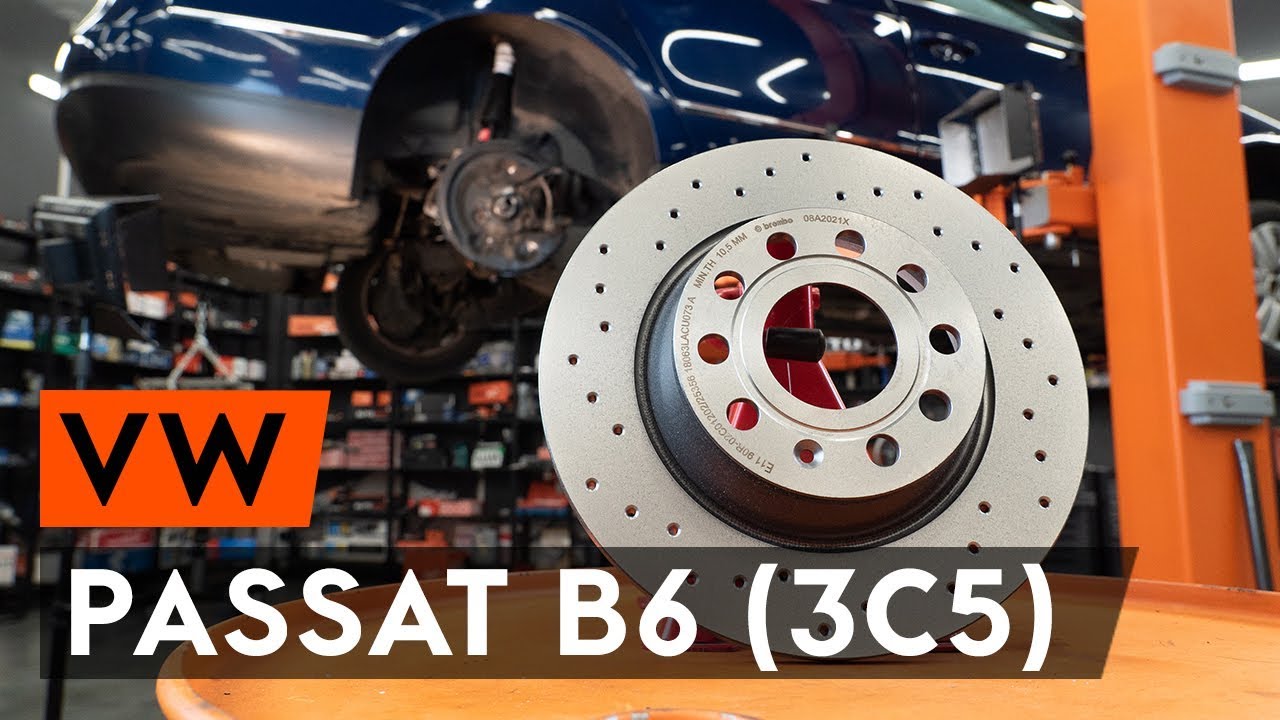

Kuinka vaihtaa takajarrulevyt VW PASSAT B6 (3C5) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa jarrulevyt taakse VW Passat 3C B6 Variant-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jarrulevyt Passat Variant (3C5) -malliin ja muihin VW-malleihin

Jarrulevy

        Jarrulevy VW Passat Variant (3C5) 2.0 TDI Diesel (120 hv)

        Jarrulevy VW Passat Variant (3C5) 1.6 FSI Bensiini (115 hv)

        Jarrulevy VW Passat Variant (3C5) 2.0 FSI Bensiini (150 hv)

        Jarrulevy VW Passat Variant (3C5) 1.9 TDI Diesel (105 hv)

        Jarrulevy VW Passat Variant (3C5) 2.0 TDI 16V Diesel (140 hv)

        Jarrulevy VW Passat Variant (3C5) 1.6 Bensiini (102 hv)

        Jarrulevy VW Passat Variant (3C5) 2.0 TDI Diesel (122 hv)

        Jarrulevy VW Passat Variant (3C5) 2.0 TDI Diesel (136 hv)

        Jarrulevy VW Passat Variant (3C5) 2.0 TDI Diesel (170 hv)

Vaihto: jarrulevyt – Passat 3C5. Tarvitsemasi työkalut:

                        Teräsharja

                        Yleispuhdistussuihke

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Yhdistelmäavain nro 15

                        Hylsyavain nro 13

                        XZN-hylsy nro 16

                        Torx-kärkihylsy T30

                        Vannehylsy nro 17

                        Jarrusatulan männän kääntötyökalu

                        Kiintolenkkiavain

                        Momenttiavain

                        Vasara

                        Kierreleuan väännin

                        Iskutaltta

                        Kuminuija

                        Sorkkarauta

                        Jarrukiila

Osta työkaluja

Vaihto: jarrulevyt – VW Passat B6 3C Variant. AUTODOC suosittelee:

Vaihda jarrulevyt VW Passat 3C B6 Variant autoon aina pareittain akselia kohden osien kunnosta huolimatta. Tällä tavalla jarrutuksen tasaisuus saadaan varmistettua.
Saman akselin molemmat jarrulevyt vaihdetaan samalla tavalla.
Vaihda jarrulevyjä vaihdettaessa aina myös jarrupalat.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: jarrulevyt – Passat Variant B6. Suorita seuraavat vaiheet:

Vaihe 1

Avaa konepelti. Irrota jarrunestesäiliön korkki.
Vaihe 2

Tue pyörät kiiloilla.
Vaihe 3

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 4

Nosta auton perä ylös ja tue se.
Vaihe 5

Ruuvaa pyöränpultit irti.

Vaihto: jarrulevyt – VW Passat 3C5. Vinkki:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 6

Irrota pyörä.
Vaihe 7

Aseta seisontajarrujärjestelmä huoltotilaan.
Vaihe 8

Puhdista seisontajarrun liitin. Käytä teräsharjaa. Käytä yleispuhdistussprayta.
Vaihe 9

Irrota seisontajarrun liitin.
Vaihe 10

Irroita jarrusatulan kiinnikkeet. Käytä yhdistelmäavainta nro 15. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 11

Irroita jarrusatula.

Vaihto: jarrulevyt – Passat B6 3C Variant. AUTODOCin asiantuntijat suosittelevat:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.Tarkista jarrusatulan tuki, jarrusatulan liukutapit ja liukutappien kumit. Puhdista ne. Vaihda ne tarpeen vaatiessa.
Vaihe 12

Irroita jarrupalat. Käytä sorkkarautaa.
Vaihe 13

Irroita navan laakerin suojus. Käytä sorkkarautaa. Käytä vasaraa.

Huomio!
Joissakin autoissa ei ole pyörän pölysuojia.
Vaihe 14

Avaa pyöränlaakerin kiinnikkeet. Käytä XZN-hylsyä nro 16. Käytä kierreleuan väännintä.
Vaihe 15

Irroita jarrulevyn kiinnikkeet. Käytä Torx-avainta T30. Käytä iskutalttaa.
Vaihe 16

Irroita jarrulevyt.
Vaihe 17

Puhdista jarrusatulan kehikko liasta ja pölystä. Käytä teräsharjaa. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jarrulevyt – VW Passat Variant B6. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 18

Puhdista pyörännapa. Käytä teräsharjaa. Käsittele kontaktipinta. Käytä kuparitahnaa.
Vaihe 19

Asenna jarrulevyt.
Vaihe 20

Kiristä jarrulevyn kiinnikkeet. Käytä Torx-avainta T30. Käytä momenttiavainta. Kiristä sitä 4 Nm vääntömomentilla.
Vaihe 21

Kiristä pyörännavan laakerin kiinnike. Käytä XZN-hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 200 Nm vääntömomentilla.+180°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 22

Asenna navan laakerin suojus paikoilleen. Käytä kuminuijaa.
Vaihe 23

Asenna jarrupalat.
Vaihe 24

Käsittele jarrusatulan mäntä. Käytä teräsharjaa. Käytä jarrunpuhdistusainetta.

Vaihto: jarrulevyt – Passat 3C5. Ammattilaiset suosittelevat:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 25

Paina jarrusatulan mäntä sisään. Käytä jarrusatulan männän kääntötyökalua.
Vaihe 26

Asenna jarrusatula paikoilleen ja kiinnitä se. Käytä yhdistelmäavainta nro 15. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 35 Nm vääntömomentilla.
Vaihe 27

Kytke seisontajarrun liitin.
Vaihe 28

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 29

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

Vaihto: jarrulevyt – VW Passat B6 3C Variant. AUTODOCin vinkki:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 30

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. VW Passat 3C5
Vaihe 31

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 32

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 33

Poista tunkit ja kiilat.

Vaihto: jarrulevyt – Passat Variant B6. AUTODOCin asiantuntijoiden vinkki:
Tarkasta jarrunesteen määrä paisuntaäsäiliössä ja lisää sitä tarvittaessa.
Vaihe 34

Laita jarrunestesäiliön korkki kiinni.

AUTODOC suosittelee:
Paina jarrupoljinta useita kertoja moottorin ollessa pois päältä, kunnes tunnet merkittävän vastukse.
Vaihe 35

Sulje konepelti.
