Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 3.6 FSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 1.8 TSI … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

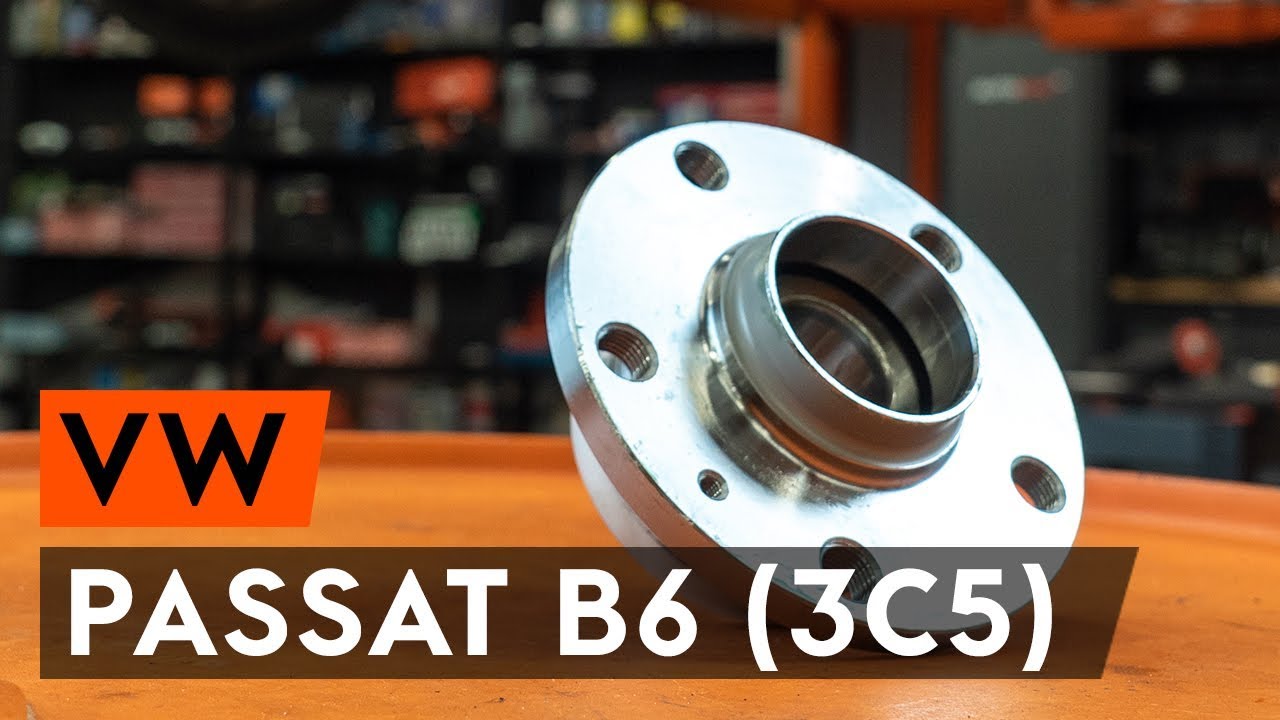

Kuinka vaihtaa takapyöränlaakerit VW PASSAT B6 (3C5) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa pyöränlaakerit taakse VW Passat 3C B6 Variant-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Pyöränlaakerit Passat Variant (3C5) -malliin ja muihin VW-malleihin

Pyöränlaakerisarja

        Pyöränlaakerisarja Passat B6 Variant (3C5) Diesel (120 hv)

        Pyöränlaakerisarja Passat B6 Variant (3C5) Bensiini (115 hv)

        Pyöränlaakerisarja Passat B6 Variant (3C5) Bensiini (150 hv)

        Pyöränlaakerisarja Passat B6 Variant (3C5) Diesel (105 hv)

        Pyöränlaakerisarja Passat B6 Variant (3C5) Diesel (140 hv)

        Pyöränlaakerisarja Passat B6 Variant (3C5) Bensiini (102 hv)

        Pyöränlaakerisarja Passat B6 Variant (3C5) Diesel (122 hv)

        Pyöränlaakerisarja Passat B6 Variant (3C5) Diesel (136 hv)

        Pyöränlaakerisarja Passat B6 Variant (3C5) Diesel (170 hv)

Vaihto: pyöränlaakerit – Passat 3C5. Luettelo tarvittavista työkaluista:

                        Teräsharja

                        Yleispuhdistussuihke

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Torx-kärkihylsy T30

                        XZN-hylsy nro 16

                        Yhdistelmäavain nro 15

                        Hylsyavain nro 13

                        Vannehylsy nro 17

                        Kiintolenkkiavain

                        Momenttiavain

                        Iskutaltta

                        Vasara

                        Kierreleuan väännin

                        Kuminuija

                        Sorkkarauta

                        Jarrukiila

Osta työkaluja

Vaihto: pyöränlaakerit – VW Passat B6 3C Variant. AUTODOC suosittelee:

Älä uudelleenkäytä VW Passat 3C B6 Variant autosi laakereita.
Pyörän navan laakerin vaihto suoritetaan samalla tavalla saman akselin molemmille pyörille.
Varoitus! Sammuta moottori ennen työn aloittamista – Passat Variant B6.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3

Nosta auton perä ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

Vaihto: pyöränlaakerit – VW Passat 3C5. Vinkki:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 5

Irrota pyörä.
Vaihe 6

Aseta seisontajarrujärjestelmä huoltotilaan.
Vaihe 7

Puhdista seisontajarrun liitin. Käytä teräsharjaa. Käytä yleispuhdistussprayta.
Vaihe 8

Irrota seisontajarrun liitin.
Vaihe 9

Irroita jarrusatulan kiinnikkeet. Käytä yhdistelmäavainta nro 15. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 10

Irroita jarrusatula.

Vaihto: pyöränlaakerit – Passat B6 3C Variant. AUTODOCin asiantuntijat suosittelevat:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.Tarkista jarrusatulan tuki, jarrusatulan liukutapit ja liukutappien kumit. Puhdista ne. Vaihda ne tarpeen vaatiessa.
Vaihe 11

Irroita jarrupalat.
Vaihe 12

Irroita navan laakerin suojus. Käytä sorkkarautaa. Käytä vasaraa.

Huomio!
Joissakin autoissa ei ole pyörän pölysuojia.
Vaihe 13

Avaa pyöränlaakerin kiinnikkeet. Käytä XZN-hylsyä nro 16. Käytä kierreleuan väännintä.
Vaihe 14

Irroita jarrulevyn kiinnikkeet. Käytä Torx-avainta T30. Käytä iskutalttaa.
Vaihe 15

Irroita jarrulevyt.
Vaihe 16

Irroita navan lisäksi myös laakerit, sillä ne ovat tiiviitä osia.
Vaihe 17

Puhdista pyörännavan laakerin asennuskohta. Käytä yleispuhdistussprayta.
Vaihe 18

Puhdista jarrusatulan kehikko liasta ja pölystä. Käytä teräsharjaa. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: pyöränlaakerit – VW Passat 3C5. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 19

Asenna uusi pyörännapa laakereineen.
Vaihe 20

Käsittele napa siitä kohdasta, joka on kontaktissa jarrulevyyn. Käytä kuparitahnaa.
Vaihe 21

Asenna jarrulevyt.
Vaihe 22

Kiristä jarrulevyn kiinnikkeet. Käytä Torx-avainta T30. Käytä momenttiavainta. Kiristä sitä 4 Nm vääntömomentilla.
Vaihe 23

Kiristä pyörännavan laakerin kiinnike. Käytä XZN-hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 200 Nm vääntömomentilla.+180°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 24

Asenna navan laakerin suojus paikoilleen. Käytä kuminuijaa.
Vaihe 25

Asenna jarrupalat.
Vaihe 26

Asenna jarrusatula paikoilleen ja kiinnitä se. Käytä yhdistelmäavainta nro 15. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.

Vaihe 27

Kiristä jarrusatulan kiinnikkeet. Käytä yhdistelmäavainta nro 15. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 35 Nm vääntömomentilla.
Vaihe 28

Kytke seisontajarrun liitin.
Vaihe 29

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 30

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

Vaihto: pyöränlaakerit – VW Passat Variant B6. AUTODOCin vinkki:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 31

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. Passat 3C5
Vaihe 32

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 33

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 34

Poista tunkit ja kiilat.
