Osakategorian Jarrupalat, levyjarru suositeltu vaihtoväli: 30000 km

Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.5 TDI, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) D5, VOLVO V70 II (285) 2.4 Bifuel (CNG), VOLVO V70 II (285) 2.4 T AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) 2.5 T AWD, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5, VOLVO V70 II (285) D5, VOLVO V70 II (285) D5 AWD, VOLVO V70 II (285) 2.4 D, VOLVO V70 II (285) 2.3, VOLVO V70 II (285) 2.4 Bifuel (LPG), VOLVO V70 II (285) 2.4 CDI, VOLVO V70 II (285) 2.4 D5 … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa etu jarrupalat VOLVO V70 2 (SW) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

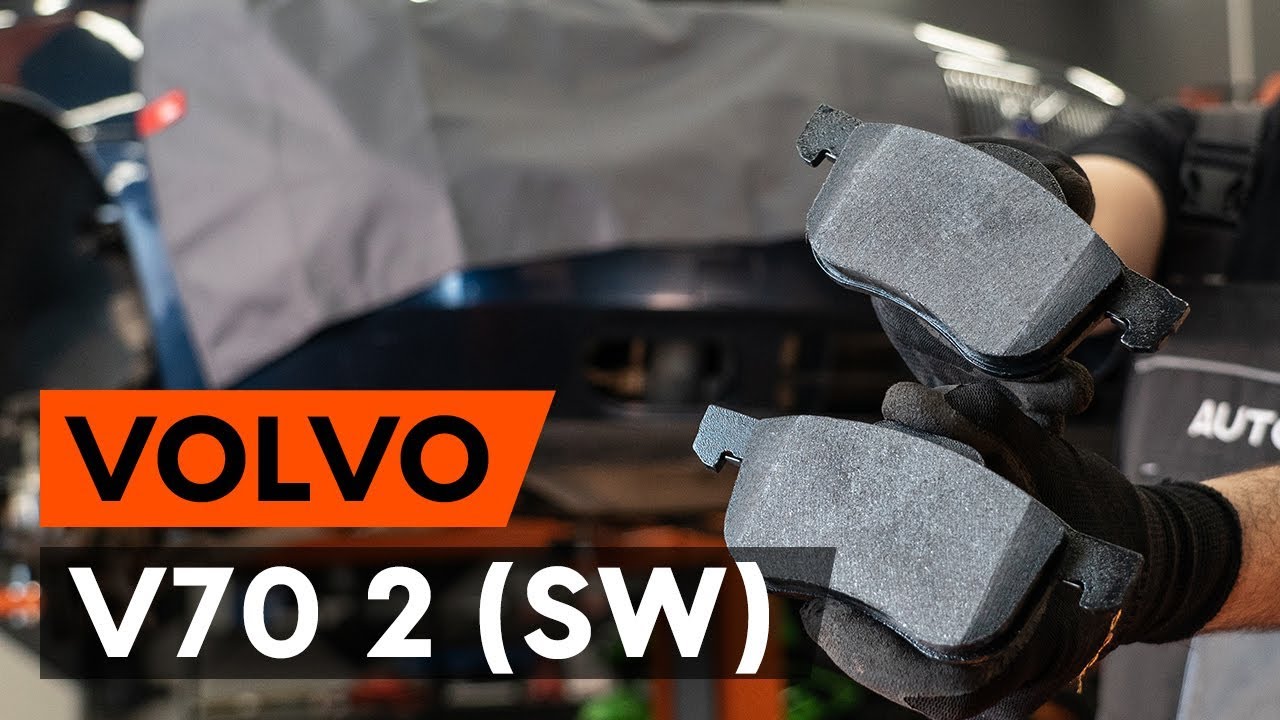

Kuinka vaihtaa jarrupalat eteen Volvo V70 SW-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jarrupalat V70 II (285) -malliin ja muihin VOLVO-malleihin

Jarrupalat, levyjarru

        Jarrupalat, levyjarru V70 II (SW, 285) Bensiini (250 hv)

        Jarrupalat, levyjarru V70 II (SW, 285) Bensiini (200 hv)

        Jarrupalat, levyjarru V70 II (SW, 285) Diesel (140 hv)

        Jarrupalat, levyjarru V70 II (SW, 285) Bensiini (140 hv)

        Jarrupalat, levyjarru V70 II (SW, 285) Bensiini (170 hv)

        Jarrupalat, levyjarru V70 II (SW, 285) Diesel (163 hv)

        Jarrupalat, levyjarru V70 II (SW, 285) Bensiini/maakaasu (CNG) (140 hv)

        Jarrupalat, levyjarru V70 II (SW, 285) Bensiini (200 hv)

        Jarrupalat, levyjarru V70 II (SW, 285) Diesel (131 hv)

Vaihto: jarrupalat – Volvo V70 SW. Tarvitsemasi työkalut:

                        Teräsharja

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Jarrurasva

                        Kuusiokolokärki nro H7.

                        Vannehylsy nro 19

                        Jarrusatulan männän kääntötyökalu

                        Kiintolenkkiavain

                        Momenttiavain

                        Sorkkarauta

                        Jarrukiila

Osta työkaluja

Vaihto: jarrupalat – Volvo V70 SW. Ammattilaiset suosittelevat:

Vaihda jarrulevyt Volvo V70 SW autoon aina pareittain akselia kohden osien kunnosta huolimatta. Tällä tavalla jarrutuksen tasaisuus saadaan varmistettua.
Saman akselin molemmat jarrulevyt vaihdetaan samalla tavalla.
Vaihda jarrulevyjä vaihdettaessa aina myös jarrupalat.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: jarrupalat – Volvo V70 SW. Suositeltu vaiheiden järjestys:

Vaihe 1

Avaa konepelti. Irrota jarrunestesäiliön korkki.
Vaihe 2

Tue pyörät kiiloilla.
Vaihe 3

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 4

Nosta auton keula ylös ja tue se.
Vaihe 5

Ruuvaa pyöränpultit irti.

Vaihto: jarrupalat – Volvo V70 SW. AUTODOC suosittelee:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 6

Irrota pyörä.
Vaihe 7

Avaa jarrupalat. Käytä sorkkarautaa.
Vaihe 8

Irroita jarrusatulan liukutappien pölysuojusten päällykset. Käytä sorkkarautaa.
Vaihe 9

Irroita jarrusatulan kiinnikkeet. Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.
Vaihe 10

Irrota jarrusatulan pidätinjousi. Käytä sorkkarautaa.
Vaihe 11

Irroita jarrusatula.

Vaihto: jarrupalat – Volvo V70 SW. AUTODOCin asiantuntijat suosittelevat:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.Tarkista jarrusatulan tuki, jarrusatulan liukutapit ja liukutappien kumit. Puhdista ne. Vaihda ne tarpeen vaatiessa.
Vaihe 12

Irroita jarrupalat. Käytä sorkkarautaa.

Vaihto: jarrupalat – Volvo V70 SW. AUTODOCin vinkki:
Mittaa jarrulevyn paksuus.Osa tulee vaihtaa kun se saavuttaa määrätyn kulumarajansa.
Vaihe 13

Puhdista jarrusatulan kehikko liasta ja pölystä. Käytä teräsharjaa. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jarrupalat – Volvo V70 SW. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 14

Käsittele jarrusatulan mäntä. Käytä jarrunpuhdistusainetta.

Vaihto: jarrupalat – Volvo V70 SW. Vinkki:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 15

Paina jarrusatulan mäntä sisään. Käytä jarrusatulan männän kääntötyökalua.
Vaihe 16

Käsittele jarrupalat siitä kohdasta, jossa niiden pinta osuu jarrusatulan kannakkeeseen. Levitä jarrurasvaa.

Vaihto: jarrupalat – Volvo V70 SW. AUTODOCin asiantuntijoiden vinkki:
Varmista että levyn pinta on siisti ennen jarrupalojen asentamista.
Vaihe 17

Asenna uudet jarrupalat.

Vaihto: jarrupalat – Volvo V70 SW. Ammattilaiset suosittelevat:
Varmista että jarrupalat on asennettu pinta jarrulevyä päin.
Vaihe 18

Asenna jarrusatula paikoilleen ja kiinnitä se. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 30 Nm vääntömomentilla.
Vaihe 19

Asenna jarrusatulan liukutappien pölysuojusten päällykset takaisin paikoilleen.
Vaihe 20

Asenna jarrukenkien pidikejousi paikoilleen. Käytä sorkkarautaa.
Vaihe 21

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 22

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jarrupalat – Volvo V70 SW. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 23

Asenna pyörä.

Vaihto: jarrupalat – Volvo V70 SW. AUTODOC suosittelee:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 24

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 25

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 140 Nm vääntömomentilla.
Vaihe 26

Poista tunkit ja kiilat.

AUTODOC suosittelee:
Tärkeää! Vaihto: jarrupalat – Volvo V70 SW. Tarkista jarrunesteen taso säiliössä ja lisää sitä tarvittaessa.
Vaihe 27

Laita jarrunestesäiliön korkki kiinni.

AUTODOC suosittelee:
Volvo V70 SW – Paina jarrupoljinta useita kertoja moottorin ollessa sammutettuna, kunnes tunnet vastustuksen kasvaneen.
Vaihe 28

Sulje konepelti.

Vaihto: jarrupalat – Volvo V70 SW. AUTODOCin asiantuntijat suosittelevat:
Aja jarrupalojen vaihtamisen jälkeen ensimmäiset 150-200 km hissunkissun. Vältä tarpeettomia ja tarpeettoman kovia jarrutuksia.
