Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXY11, 312.AXY1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXZ11), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AYB11, 312.AYB1A) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

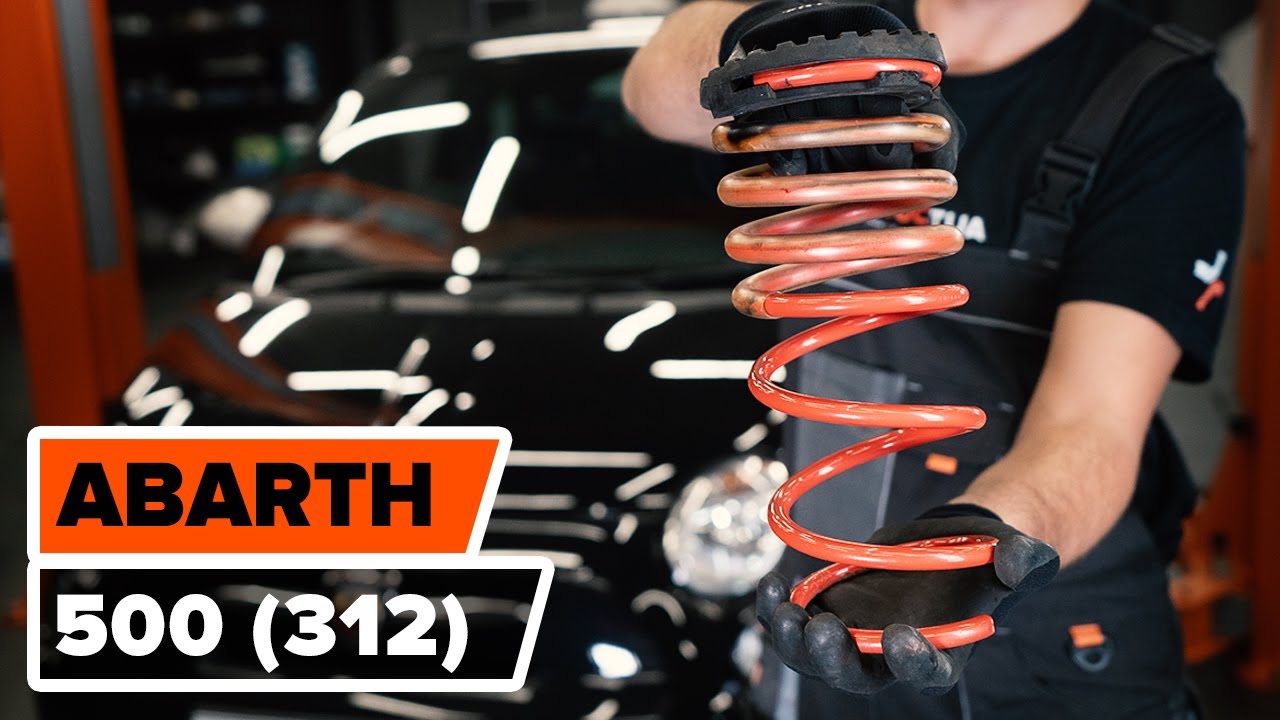

Kuinka vaihtaa etujousi ABARTH 500 (312) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa jousi eteen Abarth 595-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jousi 500 / 595 / 695 Hatchback (312_) -malliin ja muihin ABARTH-malleihin

Vaihtoehtoiset tuotteet

Jousi (auton jousitus)

F11-30-013-01-VA EIBACH Jousi (auton jousitus)

95,91 EUR

Kauppa

Vaihto: jousi – Abarth 595. Työkalut, joita saatat tarvita:

                      Teräsharja

                      WD-40-monitoimiaine

                      Kuparitahna

                      Yhdistelmäavain nro 19

                      Yhdistelmäavain nro 27

                      Silmukka-avain nro 17

                      Silmukka-avain nro 18

                      Silmukka-avain nro 27

                      Hylsyavain nro 15

                      Hylsyavain nro 18

                      Kuusiokolokärki nro H5.

                      Kuusiokolokärki nro H7.

                      Vannehylsy nro 19

                      Kiintolenkkiavain

                      Momenttiavain

                      Pyörökärkipihdit

                      Kiinnikkeiden irrotustyökalu

                      Vaihteistonostin

                      Hydraulinen kierrejousipuristin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: jousi – Abarth 595. AUTODOCin asiantuntijoiden vinkki:

Molemmat etujousituksen kierrejouset täytyy vaihtaa samaan aikaan.
Vaihto suoritetaan samalla tavalla etujousituksen vasemmalle ja oikealle kierrejouselle.
Huom! Kaikki työ Abarth 595 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.
Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 3

Irrota muovisen konepellin ritilän kiinnikkeet. Käytä kiinnikkeiden irrotustyökalua.
Vaihe 4

Nosta muovista konepellin ritilää.
Vaihe 5

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Levitä WD-40-monitoimiainetta.
Vaihe 6

Irroita iskunvaimentimen yläpään yläosan kiinnike. Käytä yhdistelmäavainta nro 19. Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.
Vaihe 7

Tue pyörät kiiloilla.
Vaihe 8

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 9

Nosta auton keula ylös ja tue se.
Vaihe 10

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Abarth 595
Vaihe 11

Irrota pyörä.
Vaihe 12

Irroita johdot ja jarruletku iskunvaimentimessa olevasta pidikkeestä. Käytä pyörökärkipihtejä.
Vaihe 13.1

Puhdista kiinnikkeet, jotka yhdistävät vakaajan yhdystangon joustintukeen ja ne, jotka yhdistävät joustintuen ohjausniveleen.

Vaihe 13.2

Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Irroita mutteri ja irroita kallistuksenvakaajan yhdystanko iskunvaimentimesta. Käytä silmukka-avainta nro 18. Käytä hylsyä nro 18. Käytä kuusiokoloavainta nro H5.
Vaihe 15

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 16

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä silmukka-avainta nro 17. Käytä hylsyä nro 15. Käytä kiintolenkkiavainta.
Vaihe 17

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Abarth 595– Älä laske vaihteistonostinta liian nopeasti, jotta auton komponentit ja mekanismit eivät vaurioidu.
Vaihe 18

Irroita olkaakseli iskunvaimentimesta.
Vaihe 19

Irroita iskunvaimentimen jousen yläkiinnikkeet.

AUTODOC suosittelee:
Abarth 595 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 20

Irroita joustintuki.
Vaihe 21

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: jousi – Abarth 595. AUTODOCin vinkki:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 22

Purista jousi.
Vaihe 23

Puhdista iskunvaimentimen männänvarsi. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 24

Irroita joustintuen kiertokangen mutteri. Käytä yhdistelmäavainta nro 27. Käytä kuusiokoloavainta nro H7.
Vaihe 25

Irroita yläjoustintuen laakeri.
Vaihe 26

Vapauta kierrejousi.
Vaihe 27

Irroita jousi.
Vaihe 28

Aseta jousi iskunvaimentimeen.
Vaihe 29

Purista jousi.
Vaihe 30

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 31

Kiristä iskunvaimentimen männänvarren mutteri. Käytä silmukka-avainta nro 27. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.

AUTODOC suosittelee:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 32

Lopeta jousen painaminen.
Vaihe 33

Poista asennettu joustintuki.
Vaihe 34

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 35

kiinnitä iskunvaimentimen jousen ylempi kiinnitysmutteri. Älä kiristä sitä.
Vaihe 36

Käsittele ohjausnivelessä oleva joustintuen asennuspaikka. Levitä WD-40-monitoimiainetta.
Vaihe 37

Kiinnitä iskunvaimentimen jousi olka-akseliin. Asenna uudet ohjausnivelen pultit.
Vaihe 38

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä hylsyä nro 15. Käytä silmukka-avainta nro 17. Käytä momenttiavainta. Kiristä sitä 85 Nm vääntömomentilla.
Vaihe 39

Irroita olka-akselin alapuolella oleva tuki.

Vaihto: jousi – Abarth 595. AUTODOCin asiantuntijoiden vinkki:
Laske hydraulista vaihteistonostinta vähitellen ilman nykäisyjä, jotta et vaurioita yksiköiden mekanismeja.
Vaihe 40

Kytke ABS-anturin johdon kiinnikkeet iskunvaimentimeen. Kiinnitä jarruletku joustintukeen.
Vaihe 41

Kiinnitä kallistuksenvakaajan yhdystanko joustintukeen. Käytä silmukka-avainta nro 18. Käytä hylsyä nro 18. Käytä kuusiokoloavainta nro H5. Käytä momenttiavainta. Kiristä sitä 55 Nm vääntömomentilla.
Vaihe 42

Puhdista vanteen kiinnityskohta. Käytä teräsharjaa. Käsittele kontaktipinta. Käytä kuparitahnaa.
Vaihe 43

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. Abarth 595
Vaihe 44

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 45

Kiinnitä iskunvaimentimen yläpään laakeri. Käytä yhdistelmäavainta nro 19. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.
Vaihe 46

Asenna konepellin ritilä ja varmista, että se on paikoillaan.
Vaihe 47

Ota suojapeite pois.
Vaihe 48

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 110 Nm vääntömomentilla.
Vaihe 49

Poista tunkit ja kiilat.
Vaihe 50

Sulje konepelti.
