Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
FORD Focus II Hatchback (DA_, HCP, DP) 1.6, FORD Focus II Hatchback (DA_, HCP, DP) 1.6 Ti, FORD Focus II Hatchback (DA_, HCP, DP) 1.4 … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Tällä videolla näytetään samanlaisen auton osan vaihtotoimenpide toisessa ajoneuvossa

Kaikki vaihdettavat osat – Jousi Focus II Hatchback (DA_, HCP, DP) -malliin ja muihin FORD-malleihin

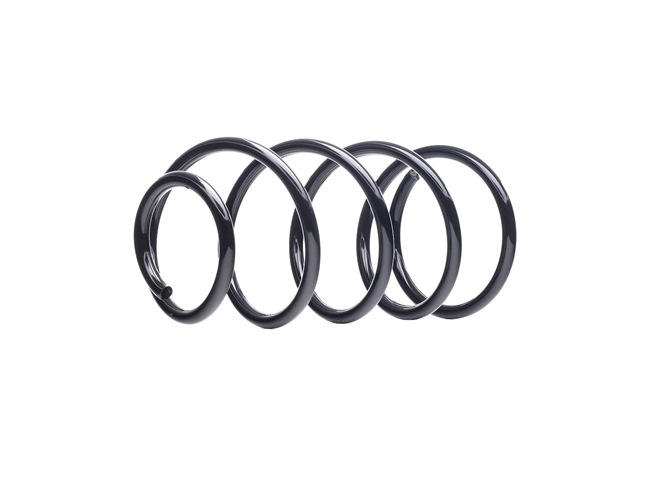

Jousi (auton jousitus)

        Jousi (auton jousitus) Focus Mk2 Hatchback (DA_, HCP, DP) Bensiini (100 hv)

        Jousi (auton jousitus) Focus Mk2 Hatchback (DA_, HCP, DP) Bensiini (115 hv)

        Jousi (auton jousitus) Focus Mk2 Hatchback (DA_, HCP, DP) Bensiini (80 hv)

Vaihto: jousi – FORD FOCUS II (DA_). Työkalut, joita saatat tarvita:

                        Teräsharja

                        WD-40-monitoimiaine

                        Kuparitahna

                        Hylsyavain nro 13

                        Hylsyavain nro 15

                        Hylsyavain nro 18

                        Torx-kärkihylsy T40

                        Torx-kärkihylsy T30

                        Iskunvaimentimen hylsy

                        Vannehylsy nro 19

                        Yhdistelmäavain nro 19

                        Kiintolenkkiavain

                        Momenttiavain

                        Kierreleuan väännin

                        Vasara

                        Tasataltta

                        Sorkkarauta

                        Vaihteistonostin

                        Hydraulinen kierrejousipuristin

                        Lokasuojan suojapeite

                        Jarrukiila

Osta työkaluja

Vaihto: jousi – FORD FOCUS II (DA_). AUTODOCin asiantuntijoiden vinkki:

Molemmat etujousituksen kierrejouset täytyy vaihtaa samaan aikaan.
Vaihto suoritetaan samalla tavalla etujousituksen vasemmalle ja oikealle kierrejouselle.
Varoitus! Sammuta moottori ennen työn aloittamista – FORD FOCUS II (DA_).

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.

Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.

Vaihe 3

Irrota tuulilasinpyyhkimen varressa olevien mutterien suojukset.
Vaihe 4

Ruuvaa tyylilasinpyyhkimien varsien kiinnikkeet irti. Käytä hylsyä nro 15. Käytä kiintolenkkiavainta.
Vaihe 5

Puhdista tuulilasinpyyhkimien varsissa olevat tapit. Levitä WD-40-monitoimiainetta.
Vaihe 6

Irrota pyyhkimien varret.
Vaihe 7

Irrota muovisen konepellin ritilän kiinnikkeet. Käytä sorkkarautaa.
Vaihe 8

Nosta muovista konepellin ritilää.
Vaihe 9

Irrota konepellin alemman muovinen ritilän kiinnike. Käytä Torx-avainta T30. Käytä kiintolenkkiavainta.
Vaihe 10

Irrota konepellin alempi muovinen ritilä.
Vaihe 11

Löysää joustintuen kiinnityksen ylempää kiinnikettä. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 12

Tue pyörät kiiloilla.
Vaihe 13

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 14

Nosta auton keula ylös ja tue se.

Vaihe 15

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. FORD FOCUS II (DA_)
Vaihe 16

Irrota pyörä.
Vaihe 17

Irroita johdot ja jarruletku iskunvaimentimessa olevasta pidikkeestä.
Vaihe 18

Puhdista kiinnikkeet, jotka yhdistävät vakaajan yhdystangon joustintukeen ja ne, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 19

Irroita mutteri ja irroita kallistuksenvakaajan yhdystanko iskunvaimentimesta. Käytä hylsyä nro 15. Käytä kiintolenkkiavainta.
Vaihe 20

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta. Käytä kierreleuan väännintä.
Vaihe 21

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 22

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä tähän tarkoitettua hylsyä irrottaaksesi iskunvaimentimen. Käytä vasaraa. Käytä metallille tarkoitettua tasatalttaa.
Vaihe 23

Irroita olkaakseli iskunvaimentimesta. Käytä sorkkarautaa.
Vaihe 24

Irroita iskunvaimentimen jousen yläkiinnikkeet.

AUTODOC suosittelee:
FORD FOCUS II (DA_) – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 25

Madalla vaihteistonostinta 10–15 cm.

AUTODOC suosittelee:
Vaihto: jousi – FORD FOCUS II (DA_). Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 26

Irroita joustintuki. Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: jousi – FORD FOCUS II (DA_). Ammattilaiset suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 27

Purista jousi.
Vaihe 28

Puhdista iskunvaimentimen männänvarsi. Levitä WD-40-monitoimiainetta.
Vaihe 29

Irroita joustintuen kiertokangen mutteri. Käytä Torx-avainta T40. Käytä yhdistelmäavainta nro 19. Käytä kiintolenkkiavainta.
Vaihe 30

Irroita yläjoustintuen laakeri. Käytä sorkkarautaa.
Vaihe 31

Vapauta kierrejousi.
Vaihe 32

Irroita jousi.
Vaihe 33

Aseta jousi iskunvaimentimeen.
Vaihe 34

Purista jousi.
Vaihe 35

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 36

Kiristä iskunvaimentimen männänvarren mutteri. Käytä Torx-avainta T30. Käytä yhdistelmäavainta nro 19. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.

Vaihto: jousi – FORD FOCUS II (DA_). AUTODOC suosittelee:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 37

Lopeta jousen painaminen.
Vaihe 38

Poista asennettu joustintuki.
Vaihe 39

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 40

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 41

Varmista iskunvaimentimen ylempien kiinnikkeiden kiinnitys (3 kappaletta). Älä kiristä sitä.

AUTODOC suosittelee:
FORD FOCUS II (DA_) – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 42

Kiinnitä iskunvaimentimen jousi olka-akseliin. Käytä sorkkarautaa.
Vaihe 43

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 44

Asenna ja kiristä ohjausnivelen uusi pultti. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta. Käytä momenttiavainta. Kiristä sitä 90 Nm vääntömomentilla.
Vaihe 45

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
FORD FOCUS II (DA_) – Älä laske vaihteistonostinta liian nopeasti, jotta auton komponentit ja mekanismit eivät vaurioidu.
Vaihe 46

Kytke ABS-anturin johdon kiinnikkeet iskunvaimentimeen. Kiinnitä jarruletku joustintukeen.
Vaihe 47

Kiinnitä kallistuksenvakaajan yhdystanko joustintukeen. Käytä hylsyä nro 15. Käytä momenttiavainta. Kiristä sitä 48 Nm vääntömomentilla.
Vaihe 48

Puhdista vanteen kiinnityskohta. Käytä teräsharjaa. Käsittele kontaktipinta. Käytä kuparitahnaa.
Vaihe 49

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. FORD FOCUS II (DA_)
Vaihe 50

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 51

Kiinnitä iskunvaimentimen yläpään laakeri (3 kappaletta). Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 32 Nm vääntömomentilla.
Vaihe 52

Puhdista konepellin ritilän asennuspaikka. Levitä WD-40-monitoimiainetta.

Vaihe 53

Asenna konepellin ritilä ja varmista, että se on paikoillaan. Käytä Torx-avainta T30. Käytä kiintolenkkiavainta.
Vaihe 54

Asenna muovisen konepellin ritilän kiinnikkeet.
Vaihe 55

Asenna pyyhkijänvarret takaisin paikoilleen.
Vaihe 56

Kiristä pyyhkimien varsien kiinnikkeet. Käytä hylsyä nro 15. Käytä momenttiavainta. Kiristä sitä 10 Nm vääntömomentilla.
Vaihe 57

Laita tuulilasinpyyhkimien varsien mutterien suojahatut paikoilleen.

Vaihto: jousi – FORD FOCUS II (DA_). Ammattilaiset suosittelevat:
Pidä huoli, ettet sekoita kuljettajan puolen ja matkustajan puolen pyyhkimien varsia keskenään.
Vaihe 58

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 110 Nm vääntömomentilla.
Vaihe 59

Poista tunkit ja kiilat.

Vaihe 60

Ota suojapeite pois.

Vaihe 61

Sulje konepelti.
