Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
SKODA Scala Hatchback 1.6 TDI, SKODA Scala Hatchback 1.6 TDI, SKODA Scala Hatchback 1.5 TSI … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Tällä videolla näytetään samanlaisen auton osan vaihtotoimenpide toisessa ajoneuvossa

Vaihtoehtoiset tuotteet

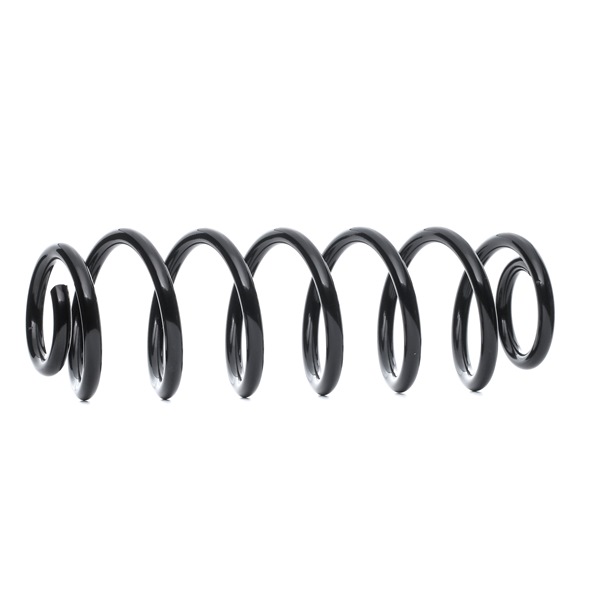

Jousi (auton jousitus)

Vaihto: jousi – SKODA Scala Schrägheck. Työkalut, joita saatat tarvita:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Keraaminen tahna

                      Kuparitahna

                      Momenttiavain

                      Yhdistelmäavain nro 18

                      Hylsyavain nro 13

                      Hylsyavain nro 16

                      Hylsyavain nro 18

                      12-kulmainen hylsy nro 24

                      21 mm iskunvaimentimen mutterin hylsy

                      Iskunvaimentimen hylsy

                      Kuusiokolokärki nro H7

                      XZN-hylsy nro 6

                      XZN-hylsy nro 14

                      Vannehylsy nro 17

                      Kiintolenkkiavain

                      Kierreleuan väännin

                      hydraulinen kierrejousipuristin

                      Sorkkarauta

                      Vaihteistonostin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: jousi – SKODA Scala Schrägheck. AUTODOCin vinkki:

Molemmat etujousituksen kierrejouset täytyy vaihtaa samaan aikaan.
Vaihto suoritetaan samalla tavalla etujousituksen vasemmalle ja oikealle kierrejouselle.
Huom! Kaikki työ SKODA Scala Schrägheck -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihto seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.

Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.

Vaihe 3

Irrota tuulilasin ritilän tiiviste.
Vaihe 4

Irrota muovisen konepellin ritilän kiinnikkeet. Käytä sorkkarautaa.
Vaihe 5

Siirrä konepellin säleikkö sivuun, jotta saat pääsyn joustintukilaakerin kiinnikkeisiin.
Vaihe 6

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Löysää joustintuen ylemmät kiinnikkeet. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 8

Tue pyörät kiiloilla.

Vaihe 9

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 10

Nosta autoa.

Vaihto: jousi – SKODA Scala Schrägheck. AUTODOCin asiantuntijat suosittelevat:
Jos käytät tunkkia, varmista, että se on tasaisella alustalla, jolla ei ole lainkaan epätasaisuuksia.Varmista, että tuet auton lisäksi autopukeilla.
Vaihe 11

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. SKODA Scala Schrägheck
Vaihe 12

Irrota pyörä.
Vaihe 13

Puhdista kiinnike, joka yhdistää kallistuksenvakaajan yhdystangon joustintukeen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä yhdistelmäavainta nro 18. Käytä XZN-hylsyä nro 6. Käytä kiintolenkkiavainta.
Vaihe 15

Irroita kallistuksenvakaajan yhdystanko.
Vaihe 16

Puhdista joustintuen ja olka-akselin yhdistävän alempi kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 17

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä hylsyä nro 18. Käytä XZN-hylsyä nro 14. Käytä kiintolenkkiavainta.
Vaihe 18

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä 12-kulmaista hylsyä nro 24. Käytä kierreleuan väännintä.
Vaihe 19

Irrota kiinnityspultti.

Vaihe 20

Puhdista kiinnikkeet, jotka yhdistävät pallonivelen jousituksen ohjausvarteen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 21

Kierrä pallonivelen ja tukivarren yhdistävät kiinnikkeet irti. Käytä hylsyä nro 16. Käytä kiintolenkkiavainta.
Vaihe 22

Irrota pallonivel tukivarresta.
Vaihe 23

Tue olka-akseli. Käytä vaihteistonostinta.

Vaihe 24

Irrota vetoakseli olka-akselista.

Vaihto: jousi – SKODA Scala Schrägheck. AUTODOCin asiantuntijoiden vinkki:
Varmista, että vetoakseli on kuormitettuna (kun autoa on nostettu tunkilla).
Vaihe 25

Irrota kiinnityspultti.
Vaihe 26

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä tähän tarkoitettua hylsyä irrottaaksesi iskunvaimentimen.
Vaihe 27

Irroita olkaakseli iskunvaimentimesta.
Vaihe 28

Ruuvaa irti joustintuen ylemmät kiinnikkeet.

Vaihto: jousi – SKODA Scala Schrägheck. AUTODOCin vinkki:
Välttääksesi loukkaantumiset pidä joustintuesta kiinni, kun irrotat kiinnityyspultteja.
Vaihe 29

Irroita joustintuki.
Vaihe 30

Aseta joustintuki jousipuristintyökaluun.

Vaihto: jousi – SKODA Scala Schrägheck. Ammattilaiset suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 31

Purista jousi.
Vaihe 32

Puhdista joustintuen männänvarsi. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 33

Irroita joustintuen kiertokangen mutteri. Käytä 21 mm iskunvaimentimen mutterin hylsyä. Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.
Vaihe 34

Poista ylempi joustintukilaakeri yhdessä pohjaanlyöntikumin kanssa.
Vaihe 35

Poista pölysuoja.

AUTODOC suosittelee:
Vaihto: jousi – SKODA Scala Schrägheck. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.
Vaihe 36

Vapauta kierrejousi.
Vaihe 37

Irroita jousi.

AUTODOC suosittelee:
Tarkasta jousituksen jousen kumituet. Vaihda ne tarpeen vaatiessa.
Vaihe 38

Aseta jousi iskunvaimentimeen.
Vaihe 39

Purista jousi.
Vaihe 40

Asenna pölysuoja.
Vaihe 41

Asenna ylempi joustintukilaakeri yhdessä pohjaanlyöntikumin kanssa.
Vaihe 42

Kiristä iskunvaimentimen männänvarren mutteri. Käytä 21 mm iskunvaimentimen mutterin hylsyä. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.
Vaihe 43

Lopeta jousen painaminen.
Vaihe 44

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 45

Poista asennettu joustintuki.
Vaihe 46

Puhdista joustintuen kiinnityskohta olka-akselissa. Puhdista vetoakselin CV-nivelen urat. Puhdista vetoakselin kiinnityskohta. Puhdista pallonivelen asennuskohta. Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 47

Asenna iskunvaimennin pyöränkoteloon.

AUTODOC suosittelee:
Varmista, että joustintuki on asennettu oikeaan asentoon merkintöjen mukaisesti.
Vaihe 48

Varmista iskunvaimentimen ylempien kiinnikkeiden kiinnitys. Älä kiristä sitä.

AUTODOC suosittelee:
SKODA Scala Schrägheck – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 49

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 50

Asenna kiinnityspultti.
Vaihe 51

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: jousi – SKODA Scala Schrägheck. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 52

Asenna vetoakseli paikoilleen.
Vaihe 53

Liitä pallonivel ohjausvarteen.
Vaihe 54

Kiristä kiinnikkeet, jotka yhdistävät pallonivelen jousituksen tukivarteen. Käytä hylsyä nro 16. Käytä kiintolenkkiavainta.
Vaihe 55

Ruuvaa kiinnike kiinni, joka yhdistää iskunvaimentimen ja olka-akselin. Käytä hylsyä nro 18. Käytä XZN-hylsyä nro 14. Käytä kiintolenkkiavainta.
Vaihe 56

Asenna ja kiristä vetoakselin pultti. Käytä 12-kulmaista hylsyä nro 24. Käytä kiintolenkkiavainta.
Vaihe 57

Puhdista kallistuksenvakaajan yhdystangon kiinnike.
Vaihe 58

Asenna kallistuksenvakaajan yhdystanko paikoilleen.
Vaihe 59

Kierrä kiinni kiinnike, joka yhdistää kallistuksenvakaajan yhdystangon joustintukeen. Käytä yhdistelmäavainta nro 18. Käytä XZN-hylsyä nro 6. Käytä kiintolenkkiavainta.
Vaihe 60

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 61

Kiristä pultti, joka kiinnittää vetoakselin pyörännapaan. Käytä 12-kulmaista hylsyä nro 24. Käytä momenttiavainta. Kiristä sitä 200 Nm vääntömomentilla.
Vaihe 62

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Laske hydraulista vaihteistonostinta vähitellen ilman nykäisyjä, jotta et vaurioita yksiköiden mekanismeja.
Vaihe 63

Kiristä joustintuen alemmat kiinnikkeet. Käytä hylsyä nro 18. Käytä XZN-hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 70 Nm vääntömomentilla.+90°
Vaihe 64

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 18. Käytä XZN-hylsyä nro 6. Käytä momenttiavainta. Kiristä sitä 65 Nm vääntömomentilla.
Vaihe 65

Kiristä pallonivelen ja tukivarren yhdistävät kiinnikkeet. Käytä hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 40 Nm vääntömomentilla.+45°
Vaihe 66

Käsittele kiinnike, joka yhdistää kallistuksenvakaajan yhdystangon joustintukeen. Käsittele kiinnike, joka yhdistää joustintuen olka-akseliin. Käsittele pallonivelen kiinnike. Käytä kuparitahnaa.
Vaihe 67

Puhdista vanteen kiinnityskohta. Käytä teräsharjaa.
Vaihe 68

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä keraamista tahnaa.
Vaihe 69

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 70

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. SKODA Scala Schrägheck
Vaihe 71

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 72

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 73

Poista tunkit ja kiilat.
Vaihe 74

Kiristä joustintuen ylemmät kiinnikkeet. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 15 Nm vääntömomentilla.+90°
Vaihe 75

Käsittele joustintuen kiinnityksen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 76

Asenna konepellin ritilä ja varmista, että se on paikoillaan.
Vaihe 77

Asenna konepellin ritilän tiiviste.

Vaihe 78

Ota suojapeite pois.

Vaihe 79

Sulje konepelti.
