Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) 2.5 T AWD … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

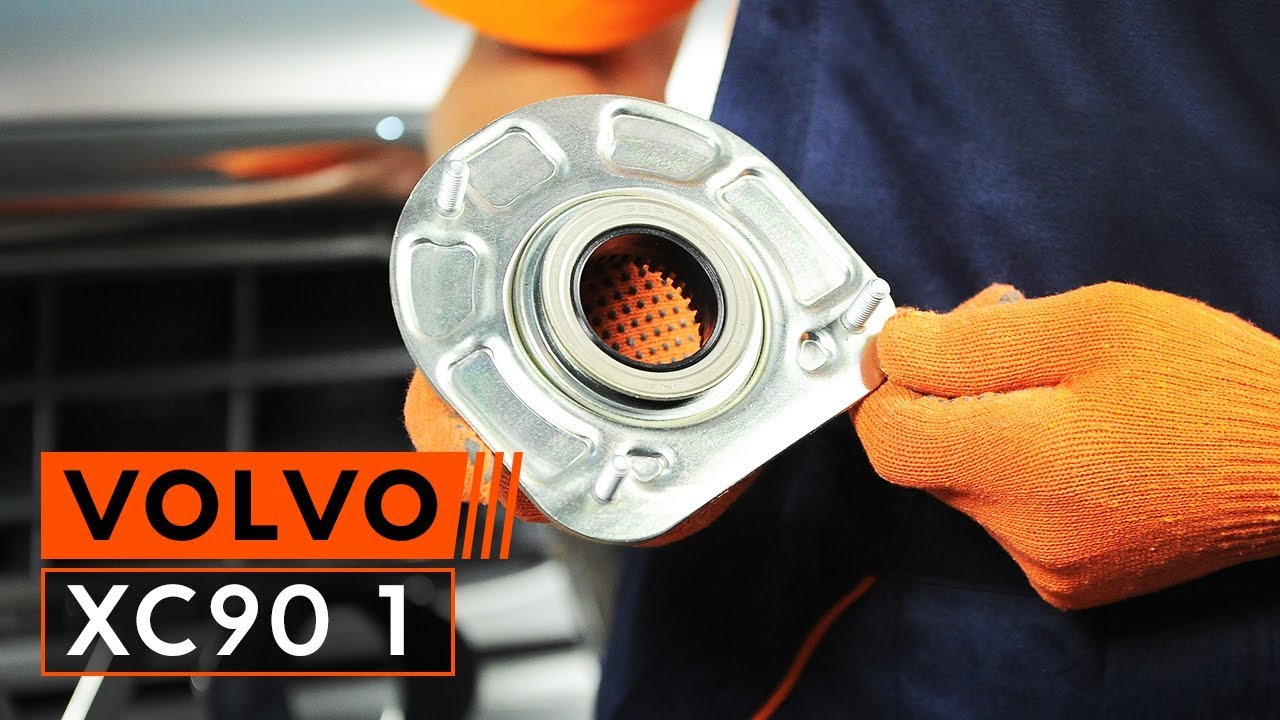

Kuinka vaihtaa eteen jousijalan tukilaakeri VOLVO XC90 1 -merkkiseen autoon OHJEVIDEO | AUTODOC

Kuinka vaihtaa jousijalan tukilaakeri eteen Volvo XC90 1-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jousijalan Tukilaakeri XC90 I (275) -malliin ja muihin VOLVO-malleihin

Vaihtoehtoiset tuotteet

Jousijalan tukilaakeri

Vaihto: jousijalan tukilaakeri – Volvo XC90 1. Työkalut, joita saatat tarvita:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Hylsyavain nro 13

                      Hylsyavain nro 21

                      Yhdistelmäavain nro 18

                      Yhdistelmäavain nro 21

                      Torx-kärkihylsy T40

                      Torx-kärkihylsy T50

                      Vannehylsy nro 19

                      Kiintolenkkiavain

                      Momenttiavain

                      Meisti

                      Vasara

                      Tasapäinen Ruuvimeisseli

                      Hydraulinen kierrejousipuristin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: jousijalan tukilaakeri – Volvo XC90 1. AUTODOCin asiantuntijat suosittelevat:

Etujousituksen oikean ja vasemman joustintuen laakerit vaihdetaan samalla tavalla.
Kaikki etujoustintukien kiinnikkeet täytyy vaihtaa samanaikaisesti.
Huom! Kaikki työ Volvo XC90 1 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Volvo XC90 1
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä yhdistelmäavainta nro 18. Käytä Torx-avainta T40. Käytä kiintolenkkiavainta.
Vaihe 8

Irroita kallistuksenvakaajan yhdystanko.
Vaihe 9

Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 10

Kierrä joustintuen olka-akseliin yhdistävät kiinnikkeet irti. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 21. Käytä kiintolenkkiavainta.
Vaihe 11

Irroita ABS-anturin johdot.
Vaihe 12

Irrota kiinnitysruuvit.
Vaihe 13

Irroita olkaakseli iskunvaimentimesta.
Vaihe 14

Laske autoa.
Vaihe 15

Avaa konepelti.
Vaihe 16

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.

Vaihe 17

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 18

Ruuvaa irti joustintuen ylemmät kiinnikkeet. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.

AUTODOC suosittelee:
Volvo XC90 1 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 19

Irroita joustintuki.
Vaihe 20

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: jousijalan tukilaakeri – Volvo XC90 1. Ammattilaiset suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 21

Purista jousi.
Vaihe 22

Poista joustintuen yläkansi. Käytä tasapäistä ruuvimeisseliä.
Vaihe 23

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 24

Irroita joustintuen kiertokangen mutteri. Käytä yhdistelmäavainta nro 21. Käytä Torx-avainta T50. Käytä kiintolenkkiavainta.
Vaihe 25

Irroita yläjoustintuen laakeri.

Vaihto: jousijalan tukilaakeri – Volvo XC90 1. AUTODOCin vinkki:
Tarkasta iskunvaimentimen pölysuojan ja pohjaanlyöntikumin kunto. Vaihda tarvittaessa.
Vaihe 26

Puhdista joustintuen laakerin asennuspaikka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 27

Asenna uusi iskunvaimentimen yläpäänlaakeri paikoilleen.
Vaihe 28

Kiristä iskunvaimentimen männänvarren mutteri. Käytä yhdistelmäavainta nro 21. Käytä Torx-avainta T50. Käytä momenttiavainta. Kiristä sitä 70 Nm vääntömomentilla.

Vaihto: jousijalan tukilaakeri – Volvo XC90 1. Vinkki:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 29

Käsittele jousijalka. Käytä kuparitahnaa.

Vaihe 30

Lopeta jousen painaminen.

Vaihe 31

Asenna joustintuen yläkansi.
Vaihe 32

Poista asennettu joustintuki.
Vaihe 33

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 34

Varmista iskunvaimentimen ylempien kiinnikkeiden kiinnitys.

AUTODOC suosittelee:
Volvo XC90 1 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 35

Kiristä joustintuen ylemmät kiinnikkeet (3 kappaletta). Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 25 Nm vääntömomentilla.
Vaihe 36

Ota suojapeite pois.

Vaihe 37

Sulje konepelti.
Vaihe 38

Nosta auton keula ylös ja tue se.
Vaihe 39

Käsittele ohjausnivelessä oleva joustintuen asennuspaikka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 40

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 41

Asenna kiinnityspultit.
Vaihe 42

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 21. Käytä momenttiavainta. Kiristä sitä 105 Nm vääntömomentilla.+75°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 43

Kytke ABS-anturin johdot.
Vaihe 44

Asenna kallistuksenvakaajan yhdystanko paikoilleen.

Vaihe 45

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä yhdistelmäavainta nro 18. Käytä Torx-avainta T40. Käytä momenttiavainta. Kiristä sitä 90 Nm vääntömomentilla.
Vaihe 46

Käsittele kaikki kallistuksenvakaajan nivelet. Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 47

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 48

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jousijalan tukilaakeri – Volvo XC90 1. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 49

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. Volvo XC90 1
Vaihe 50

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 51

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 140 Nm vääntömomentilla.
Vaihe 52

Poista tunkit ja kiilat.
