Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) 2.5, VOLVO XC90 I (275) 2.5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D3 / D5 … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

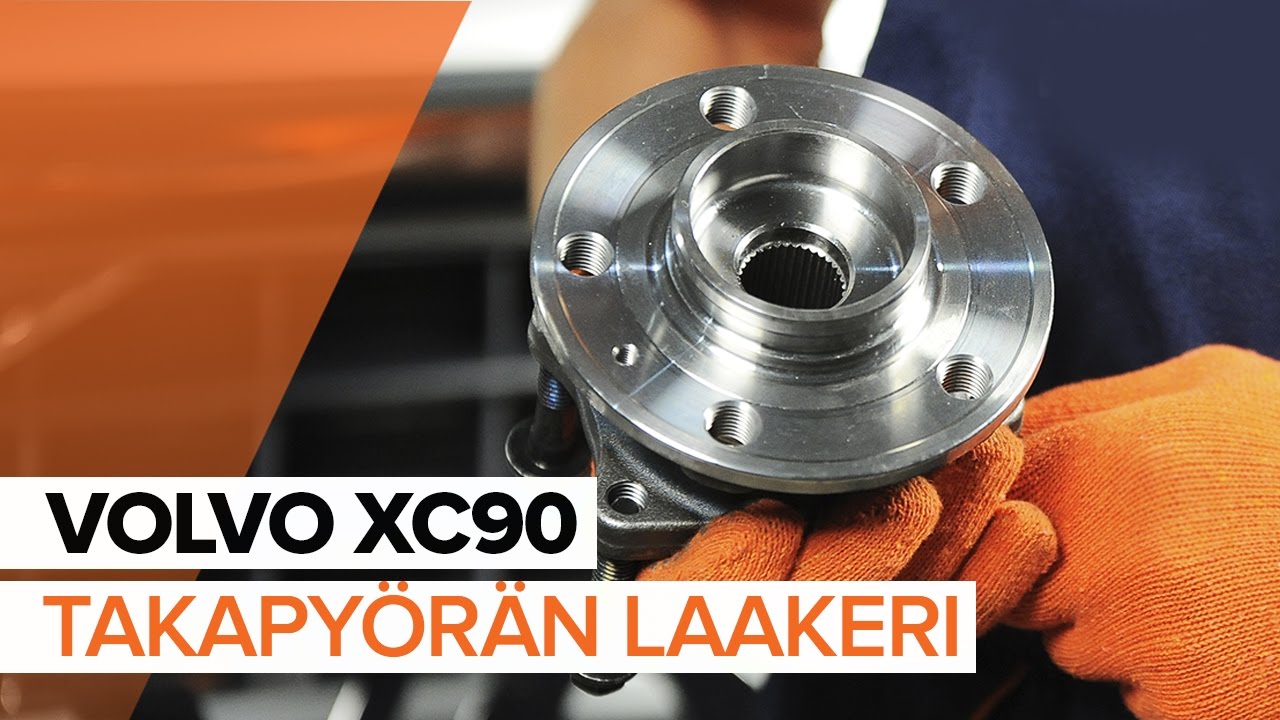

Kuinka vaihtaa takapyörän laakeri VOLVO XC90 1 -merkkiseen autoon OHJEVIDEO | AUTODOC

Kuinka vaihtaa pyöränlaakerit taakse Volvo XC90 1-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Pyöränlaakerit XC90 I (275) -malliin ja muihin VOLVO-malleihin

Vaihtoehtoiset tuotteet

Pyöränlaakerisarja

Vaihto: pyöränlaakerit – Volvo XC90 1. Tarvitsemasi työkalut:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 10

                      Yhdistelmäavain nro 13

                      Yhdistelmäavain nro 16

                      Yhdistelmäavain nro 18

                      Hylsyavain nro 13

                      Hylsyavain nro 15

                      Hylsyavain nro 16

                      Vannehylsy nro 19

                      Kiintolenkkiavain

                      Momenttiavain

                      Tasapäinen Ruuvimeisseli

                      Meisti

                      Vasara

                      Kuminuija

                      Sorkkarauta

                      Kierreleuan väännin

                      Vaihteistonostin

                      Jarrukiila

Osta työkaluja

AUTODOC suosittelee:

Älä uudelleenkäytä Volvo XC90 1 autosi laakereita.
Pyörän navan laakerin vaihto suoritetaan samalla tavalla saman akselin molemmille pyörille.
Huom! Kaikki työ Volvo XC90 1 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 3

Nosta auton perä ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Volvo XC90 1
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista jarrusatulan kannakkeen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 7

Irroita jarrusatulan kiinnikkeet. Käytä yhdistelmäavainta nro 13.
Vaihe 8

Irrota jarrusatula ja sen pidike.

Vaihto: pyöränlaakerit – Volvo XC90 1. AUTODOCin vinkki:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.Tarkista jarrusatulan tuki, jarrusatulan liukutapit ja liukutappien kumit. Puhdista ne. Vaihda ne tarpeen vaatiessa.
Vaihe 9

Puhdista jarrulevyn kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 10

Irroita jarrulevyn kiinnikkeet. Käytä yhdistelmäavainta nro 10. Käytä kiintolenkkiavainta.
Vaihe 11

Irroita jarrulevyt.
Vaihe 12

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 13

Irroita vetoakseli. Käytä meistiä. Käytä vasaraa.

Vaihe 14

Puhdista tukivarren kiinnitykset. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 15

Ruuvaa irti kiinnike, joka yhdistää tukivarren takana olevaan olka-akseliin. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 15. Käytä kiintolenkkiavainta.
Vaihe 16

Irrota kiinnityspultti.

Vaihe 17

Irrota tukivarsi.

Vaihe 18

Irroita pyörännavan akselimutteri. Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 16. Käytä kiintolenkkiavainta. Käytä kierreleuan väännintä.
Vaihe 19

Irroita navan lisäksi myös laakerit, sillä ne ovat tiiviitä osia. Käytä kuminuijaa.
Vaihe 20

Puhdista pyörännavan laakerin asennuskohta. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 21

Asenna uusi pyörännapa laakereineen.
Vaihe 22

Kytke vetoakseli pyörännapaan.

Vaihe 23

Kiinnitä pyörännapa. Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 45 Nm vääntömomentilla.+60°

Vaihto: pyöränlaakerit – Volvo XC90 1. AUTODOCin asiantuntijat suosittelevat:
Pyöränlaakeriosan ei tule olla vinossa akselitappiin nähden.Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 24

Käsittele pyörännavan laakerin kiinnikkeet. Käytä kuparitahnaa.

Vaihe 25

Kiinnitä tukivarsi. Käytä tasapäistä ruuvimeisseliä.

Vaihe 26

Asenna kiinnityspultti. Käytä sorkkarautaa. Käytä vasaraa.

Vaihe 27

Ruuvaa kiinni kiinnitykset, jotka yhdistävät tukivarren takana olevaan olka-akseliin.

Vaihe 28

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 29

Kiristä kiinnitykset, jotka yhdistävät tukivarren takana olevaan olka-akseliin. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 15. Käytä momenttiavainta. Kiristä sitä 80 Nm vääntömomentilla.
Vaihe 30

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: pyöränlaakerit – Volvo XC90 1. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 31

Käsittele kontaktipinta. Käytä kuparitahnaa.

Vaihe 32

Asenna jarrulevyt.
Vaihe 33

Kiristä jarrulevyn kiinnikkeet. Käytä yhdistelmäavainta nro 10. Käytä momenttiavainta. Kiristä sitä 11 Nm vääntömomentilla.
Vaihe 34

Kiristä pultti, joka kiinnittää vetoakselin pyörännapaan. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.
Vaihe 35

Asenna jarrusatula ja sen pidike.
Vaihe 36

Kiinnitä jarrusatulan kehikko. Käytä yhdistelmäavainta nro 13. Käytä momenttiavainta. Kiristä sitä 35 Nm vääntömomentilla.+60°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 37

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 38

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: pyöränlaakerit – Volvo XC90 1. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 39

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. Volvo XC90 1
Vaihe 40

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 41

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 140 Nm vääntömomentilla.
Vaihe 42

Poista tunkit ja kiilat.
