Kuinka vaihtaa joustintuki eteen VW Caddy 3 van-autoon – vaihto-ohje

latauskertaa: 4

Katselukertoja: 51

Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.9 TDI 4motion, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.6 BiFuel, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI 4motion, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI 16V 4motion, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.4, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.6, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.9 TDI, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 EcoFuel, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.4, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.9 TDI, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.2 TSI, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.2 TSI, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.6 TDI, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI 4motion, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI 16V, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.6 TDI … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa etu joustintuet VW CADDY 3 Van -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa joustintuki eteen VW Caddy 3 van-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Iskunvaimentimet Caddy III Van (2KA, 2KH, 2CA, 2CH) -malliin ja muihin VW-malleihin

Vaihtoehtoiset tuotteet

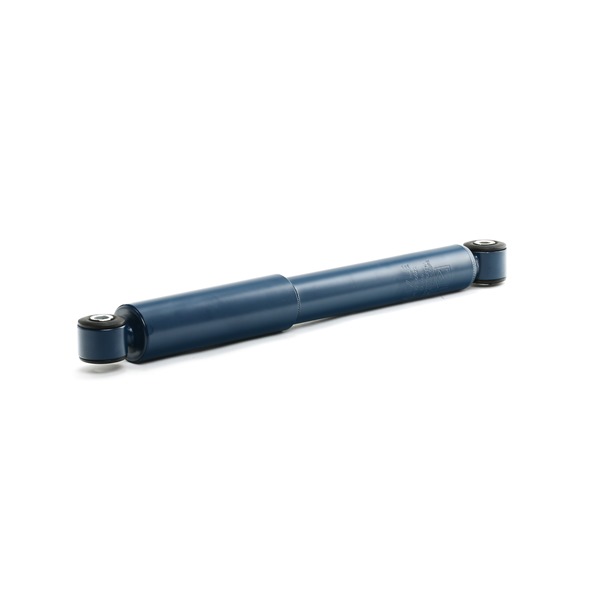

Iskunvaimennin

Vaihto: joustintuen – VW Caddy 3 van. Työkalut, joita saatat tarvita:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Momenttiavain

                      Yhdistelmäavain nro 10

                      Hylsyavain nro 10

                      Hylsyavain nro 13

                      Hylsyavain nro 16

                      Hylsyavain nro 18

                      Hylsyavain nro 19

                      Hylsyavain nro 21

                      Hylsyavain nro 27

                      Iskunvaimentimen hylsy

                      XZN-hylsy nro 14

                      Kuusiokolokärki nro H6

                      Vannehylsy nro 17

                      Kiintolenkkiavain

                      Kierreleuan väännin

                      Hydraulinen kierrejousipuristin

                      Vaihteistonostin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: joustintuen – VW Caddy 3 van. AUTODOCin vinkki:

Molemmat etujousituksen joustintuet täytyy vaihtaa yhtä aikaa.
Etujousituksen oikea ja vasen joustintuki vaihdetaan samalla tavalla.
Huom! Kaikki työ VW Caddy 3 van -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.
Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 3

Poista tuulilasinpyyhkimen alla olevan suojapellin tiiviste.
Vaihe 4

Puhdista tuulilasinpyyhkimen alla olevan suojapellin kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 5

Ruuvaa irti tuulilasin alaritilän kiinnikkeet. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 6

Irrota tuulilasin alaritilä.
Vaihe 7

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 8

Löysää joustintuen ylemmät kiinnikkeet. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 9

Tue pyörät kiiloilla.

Vaihe 10

Löysää vetoakselin mutteri. Käytä hylsyä nro 27. Käytä kierreleuan väännintä.
Vaihe 11

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 12

Nosta auton keula ylös ja tue se.
Vaihe 13

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. VW Caddy 3 van
Vaihe 14

Irrota pyörä.
Vaihe 15

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 16

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 17

Irroita kallistuksenvakaajan yhdystanko.
Vaihe 18

Puhdista jarruletkun kannakkeen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 19

Irroita jarruletkun pidike. Irrota ABS-johtosarjan kannatin. Käytä yhdistelmäavainta nro 10.
Vaihe 20

Puhdista joustintuen ja olka-akselin yhdistävän alempi kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 21

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä hylsyä nro 18. Käytä XZN-hylsyä nro 14. Käytä kierreleuan väännintä.
Vaihe 22

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä hylsyä nro 27. Käytä kiintolenkkiavainta.
Vaihe 23

Irrota kiinnityspultti.
Vaihe 24

Puhdista kiinnikkeet, jotka yhdistävät pallonivelen jousituksen ohjausvarteen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 25

Ruuvaa irti kiinnikkeet, jotka kiinnittävät pallonivelen jousen ohjausvarteen. Käytä hylsyä nro 16. Käytä kiintolenkkiavainta.
Vaihe 26

Irroita pallonivel tukivarresta.
Vaihe 27

Irrota vetoakseli olka-akselista.

Vaihto: joustintuen – VW Caddy 3 van. AUTODOCin vinkki:
Varmista, että vetoakseli on kuormitettuna (kun autoa on nostettu tunkilla).
Vaihe 28

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 29

Irrota kiinnityspultti.
Vaihe 30

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä tähän tarkoitettua hylsyä irrottaaksesi iskunvaimentimen. Käytä kiintolenkkiavainta.
Vaihe 31

Irroita olkaakseli iskunvaimentimesta.
Vaihe 32

Ruuvaa irti joustintuen ylemmät kiinnikkeet.

AUTODOC suosittelee:
VW Caddy 3 van – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 33

Irroita joustintuki.
Vaihe 34

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: joustintuen – VW Caddy 3 van. Ammattilaiset suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 35

Purista jousi.
Vaihe 36

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 37

Irroita joustintuen kiertokangen mutteri. Käytä hylsyä nro 21. Käytä kuusiokoloavainta nro H6. Käytä kiintolenkkiavainta.
Vaihe 38

Irroita yläjoustintuen laakeri.
Vaihe 39

Vapauta kierrejousi.
Vaihe 40

Irroita jousi.
Vaihe 41

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.

AUTODOC suosittelee:
Vaihto: joustintuen – VW Caddy 3 van. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.
Vaihe 42

Irrota vanha iskunvaimennin hydraulisesta kierrejousipuristimesta.

Vaihto: joustintuen – VW Caddy 3 van. Vinkki:
Pumppaa uutta iskunvaimenninta manuaalisesti 3-5 kertaa ennen sen asentamisesta.
Vaihe 43

Laita uusi iskunvaimennin hydrauliseen kierrejousipuristimeen.
Vaihe 44

Aseta jousi iskunvaimentimeen.
Vaihe 45

Purista jousi.
Vaihe 46

Asenna yläpää, suojakumi, ja pohjaanlyöntikumi uuteen iskunvaimentimeen.
Vaihe 47

Kiristä iskunvaimentimen männänvarren mutteri. Käytä hylsyä nro 21. Käytä kuusiokoloavainta nro H6. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.

Vaihto: joustintuen – VW Caddy 3 van. AUTODOCin asiantuntijat suosittelevat:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 48

Lopeta jousen painaminen.
Vaihe 49

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 50

Poista asennettu joustintuki.
Vaihe 51

Käsittele ohjausnivelessä oleva joustintuen asennuspaikka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 52

Asenna iskunvaimennin pyöränkoteloon.

Vaihe 53

Kierrä kiinni joustintuen kannakkeen ylimmät kiinnikkeet. Älä kiristä sitä.

AUTODOC suosittelee:
VW Caddy 3 van – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 54

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 55

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 56

Asenna kiinnityspultti.
Vaihe 57

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: joustintuen – VW Caddy 3 van. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 58

Puhdista vetoakselin CV-nivelen urat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 59

Puhdista pallonivelen asennuskohta. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 60

Asenna vetoakseli paikoilleen.
Vaihe 61

Liitä pallonivel ohjausvarteen.
Vaihe 62

Kierrä pallonivelen ja tukivarren yhdistävän kiinnike kiinni. Käytä hylsyä nro 16. Käytä kiintolenkkiavainta.
Vaihe 63

Asenna ja kiristä vetoakselin pultti. Käytä hylsyä nro 27. Käytä kiintolenkkiavainta.
Vaihe 64

Kiristä iskunvaimentimen alaosan kiinnikkeet. Käytä hylsyä nro 18. Käytä XZN-hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 70 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 65

Kiristä pallonivelen ja tukivarren yhdistävät kiinnikkeet. Käytä hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.
Vaihe 66

Kiinnitä jarruletkun kannatin. Kiinnitä ABS-johtosarjan kannatin. Käytä yhdistelmäavainta nro 10.
Vaihe 67

Puhdista kallistuksenvakaajan tangon asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 68

Asenna kallistuksenvakaajan yhdystanko paikoilleen.

Vaihe 69

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.
Vaihe 70

Käsittele iskunvaimentimen kiinnikkeet. Käsittele kaikki tukivarren jouset. Käsittele kaikki kallistuksenvakaajan nivelet. Käytä kuparitahnaa.
Vaihe 71

Puhdista vanteen kiinnityskohta. Käytä teräsharjaa.
Vaihe 72

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 73

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: joustintuen – VW Caddy 3 van. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 74

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. VW Caddy 3 van
Vaihe 75

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 76

Laske autoa.
Vaihe 77

Kiristä pultti, joka kiinnittää vetoakselin pyörännapaan. Käytä hylsyä nro 27. Käytä momenttiavainta. Kiristä sitä 200 Nm vääntömomentilla.+180°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 78

Kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 79

Poista tunkit ja kiilat.
Vaihe 80

Kiristä joustintuen ylemmät kiinnikkeet (3 kappaletta). Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 15 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 81

Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 82

Asenna tuulilasin alaritilä takaisin paikoilleen.
Vaihe 83

Ruuvaa tuulilasin alaritilän kiinnikkeet kiinni. Käytä hylsyä nro 10. Käytä momenttiavainta. Kiristä sitä 4 Nm vääntömomentilla.
Vaihe 84

Asenna tuulilasinpyyhkimen alla olevan suojapellin tiiviste.
Vaihe 85

Ota suojapeite pois.
Vaihe 86

Sulje konepelti.
