Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
OPEL Zafira A (T98) 2.2 DTI 16V (F75), OPEL Zafira A (T98) 1.6 16V (F75), OPEL Zafira A (T98) 1.8 16V (F75), OPEL Zafira A (T98) 1.8 16V (F75), OPEL Zafira A (T98) 2.2 16V (F75), OPEL Zafira A (T98) 2.0 DTI 16V (F75), OPEL Zafira A (T98) 2.0 OPC (F75), OPEL Zafira A (T98) 1.6 CNG (F75), OPEL Zafira A (T98) 2.2 DTI 16V (F75), OPEL Zafira A (T98) 2.0 OPC (F75), OPEL Zafira A (T98) 1.6 (F75) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

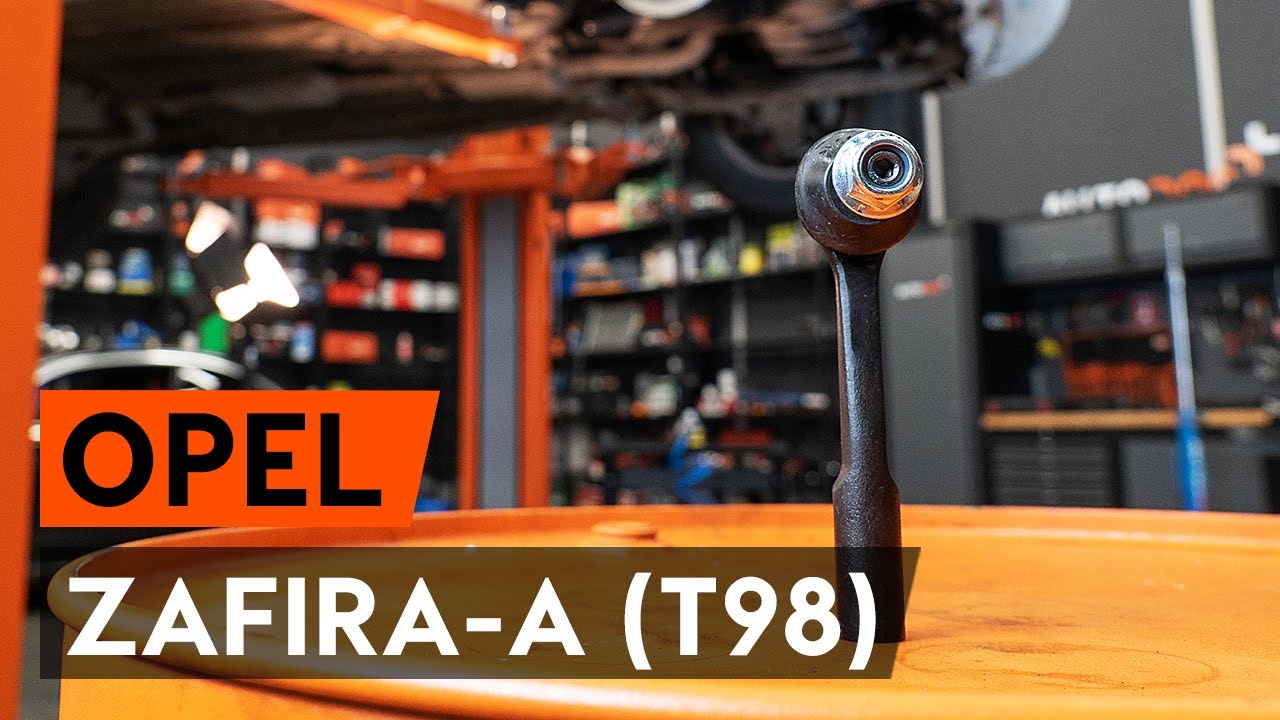

Kuinka vaihtaa raidetangon pää OPEL ZAFIRA-A 1 (T98) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa raidetangon pää Opel Zafira F75-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Raidetangon Pää Zafira A (T98) -malliin ja muihin OPEL-malleihin

Raidetangon pää

Raidetanko

Korjaussarja, raidetanko

Asennussarja, raidetangon pää

        Raidetangon pää OPEL Zafira A (T98) 2.2 DTI 16V (F75) Diesel (117 hv)

        Raidetangon pää OPEL Zafira A (T98) 1.6 16V (F75) Bensiini (101 hv)

        Raidetangon pää OPEL Zafira A (T98) 1.8 16V (F75) Bensiini (116 hv)

        Raidetangon pää OPEL Zafira A (T98) 1.8 16V (F75) Bensiini (125 hv)

        Raidetangon pää OPEL Zafira A (T98) 2.2 16V (F75) Bensiini (147 hv)

        Raidetangon pää OPEL Zafira A (T98) 2.0 DTI 16V (F75) Diesel (101 hv)

        Raidetangon pää OPEL Zafira A (T98) 2.0 OPC (F75) Bensiini (192 hv)

        Raidetangon pää OPEL Zafira A (T98) 1.6 CNG (F75) CNG (97 hv)

        Raidetangon pää OPEL Zafira A (T98) 2.2 DTI 16V (F75) Diesel (125 hv)

Vaihto: raidetangon pää – Opel Zafira F75. Työkalut, joita saatat tarvita:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Yhdistelmäavain nro 13

                        Yhdistelmäavain nro 22

                        Hylsyavain nro 18

                        Vannehylsy nro 19

                        Momenttiavain

                        Kierreleuan väännin

                        Työntömitta

                        Pallonivelen ulosvedin

                        Jarrukiila

Osta työkaluja

Vaihto: raidetangon pää – Opel Zafira F75. AUTODOCin asiantuntijat suosittelevat:

Vaihda raidetangon päät pareittain.
Raidetangon oikea ja vasen pää vaihdetaan samalla tavalla.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: raidetangon pää – Opel Zafira F75. Suorita seuraavat vaiheet:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Opel Zafira F75
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 8

Löysää raidetangon pään raidetankoon kiinnittävää mutteria. Käytä yhdistelmäavainta nro 22.
Vaihe 9

Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 18. Käytä kierreleuan väännintä.
Vaihe 10

Irroita raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.
Vaihe 11

Kierrä pää irti raidetangosta.
Vaihe 12

Puhdista raidetangon pään asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 13

Ruuvaa uuteen raidetangon päähän.

Vaihto: raidetangon pää – Opel Zafira F75. Ammattilaiset suosittelevat:
Muista ohjaustangon päätä asentaessasi kääntää osaa aina yhtä monta kertaa, tai jättää saman verran kierrettä näkymiin kuin mittauksessasi.
Vaihe 14

Kiinnitä raidetangon pää kiinni olka-akseliin.
Vaihe 15

Ruuvaa auki kiinnitysmutteri, joka kiinnittää raidetangon pään olka-akseliin. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 16

Kierrä raidetangon pään lukkomutteria. Käytä yhdistelmäavainta nro 22.
Vaihe 17

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 18

Kiristä raidetangon pään lukkomutteri. Käytä yhdistelmäavainta nro 13. Käytä yhdistelmäavainta nro 22. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.
Vaihe 19

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.
Vaihe 20

Käsittele kiinnike, joka yhdistää raidetangon pään olka-akseliin. Käytä kuparitahnaa.
Vaihe 21

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 22

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: raidetangon pää – Opel Zafira F75. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 23

Asenna pyörä.

Vaihto: raidetangon pää – Opel Zafira F75. AUTODOCin asiantuntijoiden vinkki:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 24

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 25

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 110 Nm vääntömomentilla.

Vaihto: raidetangon pää – Opel Zafira F75. Vinkki:
Tarkasta ja säädä tarvittaessa pyörien asentoa.
Vaihe 26

Poista tunkit ja kiilat.
