Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VOLVO S80 I (184) 2.9, VOLVO S80 I (184) T6, VOLVO S80 I (184) 2.4, VOLVO S80 I (184) 2.0 T, VOLVO S80 I (184) 2.5 TDI, VOLVO S80 I (184) 2.0, VOLVO S80 I (184) 2.4, VOLVO S80 I (184) 2.9, VOLVO S80 I (184) 2.0 T, VOLVO S80 I (184) 2.4 T, VOLVO S80 I (184) D5, VOLVO S80 I (184) 2.4 Bifuel (CNG), VOLVO S80 I (184) 3.0, VOLVO S80 I (184) T6, VOLVO S80 I (184) 2.4 D, VOLVO S80 I (184) 2.5 T AWD, VOLVO S80 I (184) 2.5 T, VOLVO S80 I (184) 2.3 R, VOLVO S80 I (184) 2.4 LTP, VOLVO S80 I (184) T5 AWD, VOLVO S80 I (184) 2.4 Bifuel (LPG), VOLVO S80 I (184) 2.9, VOLVO S80 I (184) T6 … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Tällä videolla näytetään samanlaisen auton osan vaihtotoimenpide toisessa ajoneuvossa

Vaihtoehtoiset tuotteet

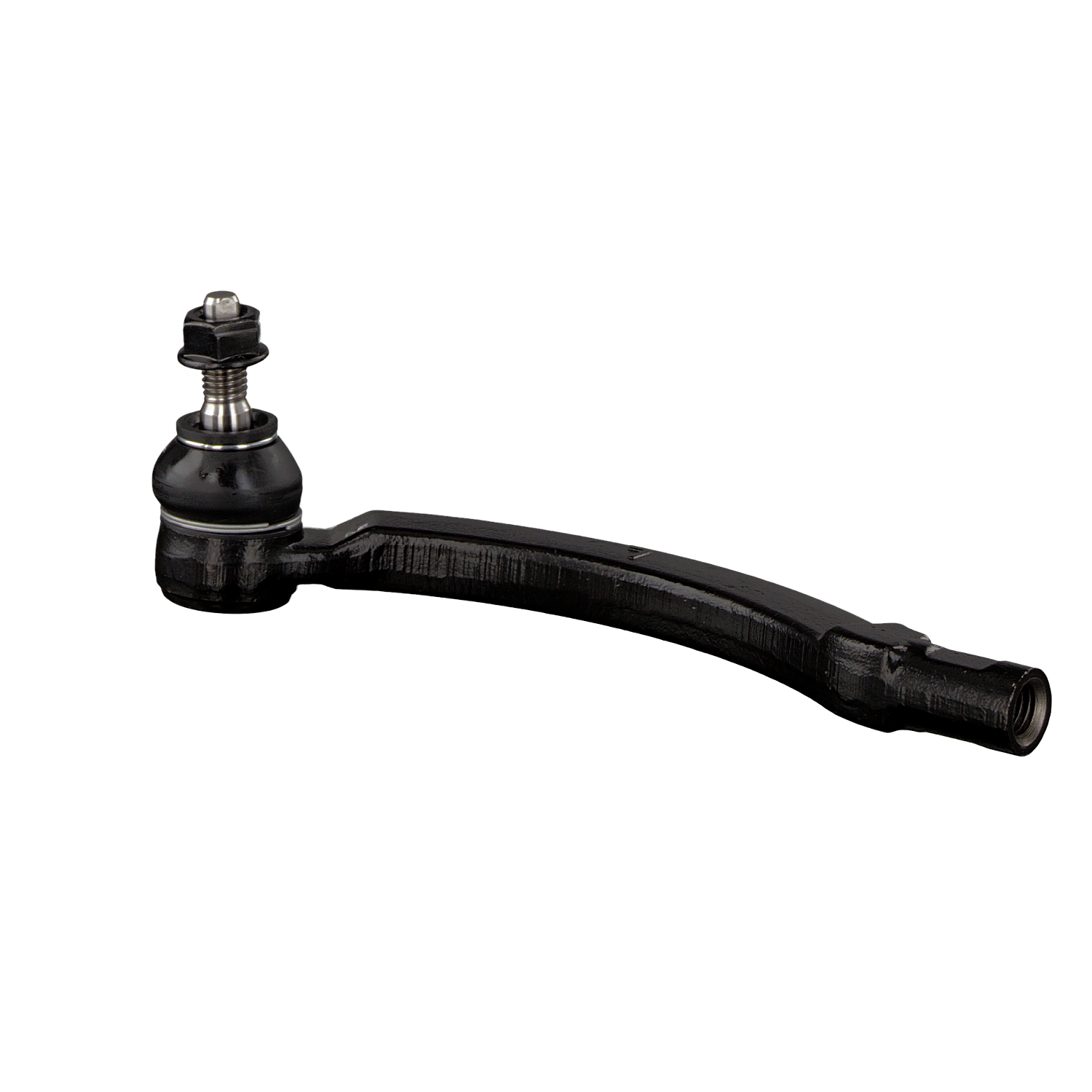

Raidetangon pää

Vaihto: raidetangon pää – VOLVO S80 I (TS, XY). Työkalut, joita saatat tarvita:

                      Teräsharja

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 18

                      Yhdistelmäavain nro 19

                      Yhdistelmäavain nro 22

                      Hylsyavain nro 18

                      Vannehylsy nro 19

                      Momenttiavain

                      Työntömitta

                      Lukkopihdit

                      Kierreleuan väännin

                      Jarrukiila

Osta työkaluja

Vaihto: raidetangon pää – VOLVO S80 I (TS, XY). AUTODOCin vinkki:

Vaihda raidetangon päät pareittain.
Raidetangon oikea ja vasen pää vaihdetaan samalla tavalla.
Käytä asennuksessa ainoastaan uusia pultteja ja muttereita.
Huom! Kaikki työ VOLVO S80 I (TS, XY) -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 3

Nosta auton keula ylös ja tue se.

Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. VOLVO S80 I (TS, XY)
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Irroita pään-kiinnitysmutteri olka-akselista. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä kierreleuan väännintä. Käytä lukkopihtejä.
Vaihe 8

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 9

Löysää raidetangon pään raidetankoon kiinnittävää mutteria. Käytä yhdistelmäavainta nro 19. Käytä yhdistelmäavainta nro 22.
Vaihe 10

Irroita raidetangon pää olka-akselista.
Vaihe 11

Kierrä pää irti raidetangosta.
Vaihe 12

Käsittele raidetangon kierteinen osa. Käytä kuparitahnaa.
Vaihe 13

Ruuvaa uuteen raidetangon päähän.

Vaihto: raidetangon pää – VOLVO S80 I (TS, XY). Ammattilaiset suosittelevat:
Muista ohjaustangon päätä asentaessasi kääntää osaa aina yhtä monta kertaa, tai jättää saman verran kierrettä näkymiin kuin mittauksessasi.
Vaihe 14

Puhdista raidetangon pään asennuspaikat. Käytä teräsharjaa. Käsittele raidetangon pään asennuspaikat. Käytä kuparitahnaa.

Vaihe 15

Kiinnitä raidetangon pää kiinni olka-akseliin.

Vaihe 16

Kierrä raidetangon pään lukkomutteria. Käytä yhdistelmäavainta nro 19. Käytä yhdistelmäavainta nro 22.
Vaihe 17

Kiristä raidetangon pään lukkomutteri. Käytä yhdistelmäavainta nro 19. Käytä yhdistelmäavainta nro 22. Käytä momenttiavainta. Kiristä sitä 70 Nm vääntömomentilla.
Vaihe 18

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 65 Nm vääntömomentilla.
Vaihe 19

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 20

Käsittele kiinnike, joka yhdistää raidetangon pään olka-akseliin. Käytä kuparitahnaa.
Vaihe 21

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 22

Puhdista vanteen kiinnityskohta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 23

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. VOLVO S80 I (TS, XY)
Vaihe 24

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 25

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 140 Nm vääntömomentilla.

Vaihto: raidetangon pää – VOLVO S80 I (TS, XY). Ammattilaiset suosittelevat:
tarkasta ja säädä tarvittaessa pyörien asentoa.
Vaihe 26

Poista tunkit ja kiilat.
