Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VOLVO XC70 Cross Country (295) D5 AWD, VOLVO XC70 Cross Country (295) 2.5 T XC AWD, VOLVO XC70 Cross Country (295) D5 XC AWD, VOLVO XC70 Cross Country (295) 2.4 T XC AWD … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Tällä videolla näytetään samanlaisen auton osan vaihtotoimenpide toisessa ajoneuvossa

Kaikki vaihdettavat osat – Raidetangon Pää XC70 Cross Country (295) -malliin ja muihin VOLVO-malleihin

Vaihtoehtoiset tuotteet

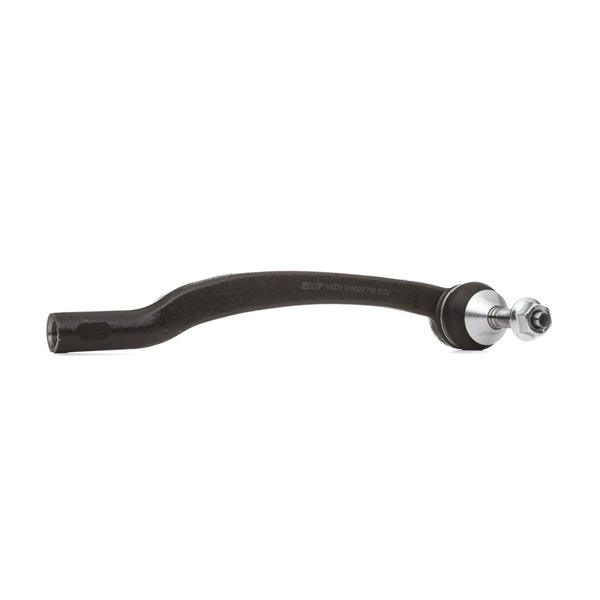

Raidetangon pää

Vaihto: raidetangon pää – VOLVO XC70 CROSS COUNTRY. Luettelo tarvittavista työkaluista:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 13

                      Yhdistelmäavain nro 19

                      Yhdistelmäavain nro 21

                      Vannehylsy nro 19

                      Kiintolenkkiavain

                      Momenttiavain

                      Jakoavain

                      Työntömitta

                      Jarrukiila

Osta työkaluja

Vaihto: raidetangon pää – VOLVO XC70 CROSS COUNTRY. AUTODOCin asiantuntijat suosittelevat:

Vaihda raidetangon päät pareittain.
Raidetangon oikea ja vasen pää vaihdetaan samalla tavalla.
Huom! Kaikki työ VOLVO XC70 CROSS COUNTRY -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 3

Nosta auton keula ylös ja tue se.

Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. VOLVO XC70 CROSS COUNTRY
Vaihe 5

Irrota pyörä.
Vaihe 6

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 7

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 8

Irroita pään-kiinnitysmutteri olka-akselista. Käytä yhdistelmäavainta nro 19. Käytä jakoavainta.
Vaihe 9

Puhdista lukitusmutteri, joka yhdistää raidetangon sen päähän. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 10

Löysää raidetangon pään raidetankoon kiinnittävää mutteria. Käytä yhdistelmäavainta nro 21.
Vaihe 11

Irroita raidetangon pää olka-akselista.
Vaihe 12

Kierrä pää irti raidetangosta. Käytä yhdistelmäavainta nro 13.
Vaihe 13

Puhdista raidetangon pään asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Ruuvaa uuteen raidetangon päähän.

Vaihto: raidetangon pää – VOLVO XC70 CROSS COUNTRY. Ammattilaiset suosittelevat:
Muista ohjaustangon päätä asentaessasi kääntää osaa aina yhtä monta kertaa, tai jättää saman verran kierrettä näkymiin kuin mittauksessasi.
Vaihe 15

Kiinnitä raidetangon pää kiinni olka-akseliin

Vaihe 16

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä jakoavainta. Käytä yhdistelmäavainta nro 19. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.+35°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 17

Kiristä raidetangon pään lukkomutteri. Käytä yhdistelmäavainta nro 21. Käytä momenttiavainta. Kiristä sitä 70 Nm vääntömomentilla.
Vaihe 18

Käsittele kaikki raidetangon pään liitännät. Käytä kuparitahnaa.
Vaihe 19

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 20

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: raidetangon pää – VOLVO XC70 CROSS COUNTRY. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 21

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. VOLVO XC70 CROSS COUNTRY
Vaihe 22

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 23

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 140 Nm vääntömomentilla.

Vaihto: raidetangon pää – VOLVO XC70 CROSS COUNTRY. Ammattilaiset suosittelevat:
tarkasta ja säädä tarvittaessa pyörien asentoa.
Vaihe 24

Poista tunkit ja kiilat.
