Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
MAZDA 3 Sedan (BK) 2.0 (BKEP), MAZDA 3 Sedan (BK) 2.3, MAZDA 3 Sedan (BK) 2.0, MAZDA 3 Sedan (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 Sedan (BK) 2.0 MZR-CD (BK12) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

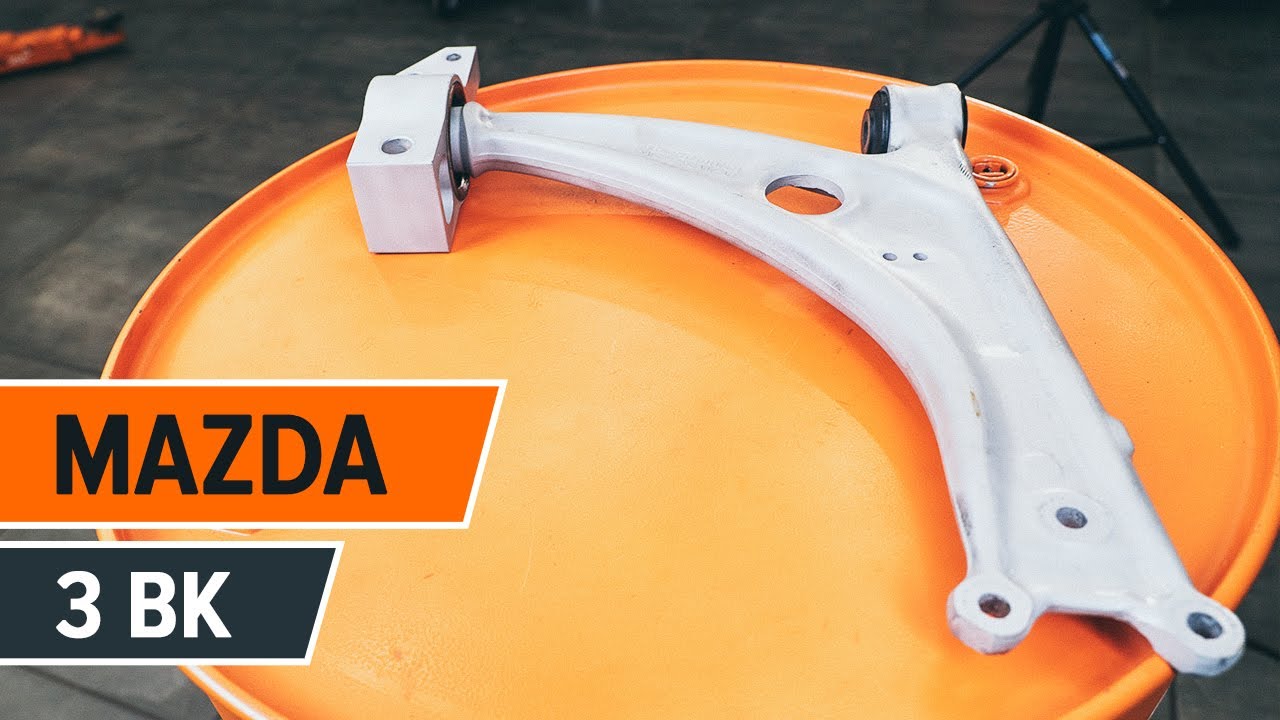

Kuinka vaihtaa etu-alatukivarsi MAZDA 3 BK -merkkiseen autoon OHJEVIDEO | AUTODOC

Kuinka vaihtaa etummainen alatukivarsi Mazda 3 BK-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Alatukivarsi 3 Sedan (BK) -malliin ja muihin MAZDA-malleihin

Tukivarsi

Tukivarsisarja, pyörien tuenta

Tanko, pyöränripustus

Tukitanko

        Tukivarsi MAZDA 3 Sedan (BK) 2.0 (BKEP) Bensiini (150 hv)

        Tukivarsi MAZDA 3 Sedan (BK) 1.6 DI Turbo (BK12Y) Diesel (109 hv)

        Tukivarsi MAZDA 3 Sedan (BK) 2.3 Bensiini (160 hv)

        Tukivarsi MAZDA 3 Sedan (BK) 2.0 MZR-CD (BK12) Diesel (143 hv)

        Tukivarsi MAZDA 3 Sedan (BK) 2.0 Bensiini (141 hv)

Vaihto: etummainen alatukivarsi – Mazda 3 BK. Työkalut, joita saatat tarvita:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Hylsyavain nro 12

                        Hylsyavain nro 14

                        Hylsyavain nro 17

                        Hylsyavain nro 18

                        Yhdistelmäavain nro 16

                        Vannehylsy nro 19

                        Kiintolenkkiavain

                        Momenttiavain

                        Pallonivelen ulosvedin

                        Kuminuija

                        Sorkkarauta

                        Vasara

                        Meisti

                        Vaihteistonostin

                        Jarrukiila

Osta työkaluja

Vaihto: etummainen alatukivarsi – Mazda 3 BK. AUTODOC suosittelee:

Vaihto suoritetaan samalla tavalla alatukivarren oikealle ja vasemmalle puolelle.
Huom! Kaikki työ Mazda 3 BK -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

Vaihto: etummainen alatukivarsi – Mazda 3 BK. Vinkki:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 7

Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 8

Irroita raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.
Vaihe 9

Puhdista kiinnike, joka yhdistää pallonivelen olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 10

Kierrä kiinnike irti, joka yhdistää pallonivelen olka-akseliin. Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.
Vaihe 11

Irrota kiinnityspultti.
Vaihe 12

Irroita alempi tukivarsi olka-akselista. Käytä kuminuijaa. Käytä sorkkarautaa.
Vaihe 13

Puhdista kiinnikkeet, jotka yhdistävät tukivarren apurunkoon. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 14

Irroita etutukivarren kiinnikkeet. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 15

Irrota tukivarren etukiinnitys.

Vaihe 16

Ruuvaa irti takakiinnike, joka yhdistää kolmiotukivarren apurunkoon. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 17

Irrota tukivarren takakiinnitys.

Vaihe 18

Irroita tukivarsi.
Vaihe 19

Irroita kiinnikkeet ja irroita pohjaanlyöntikumi itsenäisen etujousituksen alatukivarresta. Käytä hylsyä nro 12. Käytä kiintolenkkiavainta.
Vaihe 20

Asenna ja kiinnitä pohjaanlyöntikumi uuteen tukivarteen. Käytä hylsyä nro 12. Käytä momenttiavainta. Kiristä sitä 19 Nm vääntömomentilla.
Vaihe 21

Puhdista kiinnityskohdat ja jousituksen tukivarren kierre. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 22

Asenna uusi tukivarsi paikoilleen.

AUTODOC suosittelee:
Käytä asennuksessa ainoastaan uusia pultteja ja muttereita.Varo ettet vaurioita pallonivelen suojusta.
Vaihe 23

Asenna tukivarren etukiinnikkeet.

Vaihe 24

Asenna tukivarren takakiinnike.

Vaihe 25

Kiristä etutukivarren kiinnikkeet. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 26

Kiristä kolmiotukivarren takakiinnike. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 86 Nm vääntömomentilla.
Vaihe 27

Kiinnitä pallonivel olka-akseliin. Käytä kuminuijaa.

Vaihe 28

Asenna kiinnityspultti. Käytä meistiä. Käytä vasaraa.

Vaihe 29

Kiristä pallonivelen kiinnikkeet. Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 55 Nm vääntömomentilla.
Vaihe 30

Kiinnitä raidetangon pää kiinni olka-akseliin.

Vaihe 31

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 40 Nm vääntömomentilla.
Vaihe 32

Tue varsi. Käytä vaihteistonostinta.
Vaihe 33

Kiristä etukiinnike, joka yhdistää tukivarren apurunkoon. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 130 Nm vääntömomentilla.
Vaihe 34

Irroita varren alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: etummainen alatukivarsi – Mazda 3 BK. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 35

Käsittele kaikki tukivarren jouset. Käsittele kiinnike, joka yhdistää raidetangon pään olka-akseliin. Käytä kuparitahnaa.

Vaihe 36

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 37

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: takimmainen alatukivarsi – Mazda 3 BK. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 38

Asenna pyörä.

Vaihto: etummainen alatukivarsi – Mazda 3 BK. Vinkki:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 39

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 40

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 118 Nm vääntömomentilla.
Vaihe 41

Poista tunkit ja kiilat.
