Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
MAZDA 3 Sedan (BK) 2.0 (BKEP), MAZDA 3 Sedan (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 Sedan (BK) 2.0 MZR-CD (BK12) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

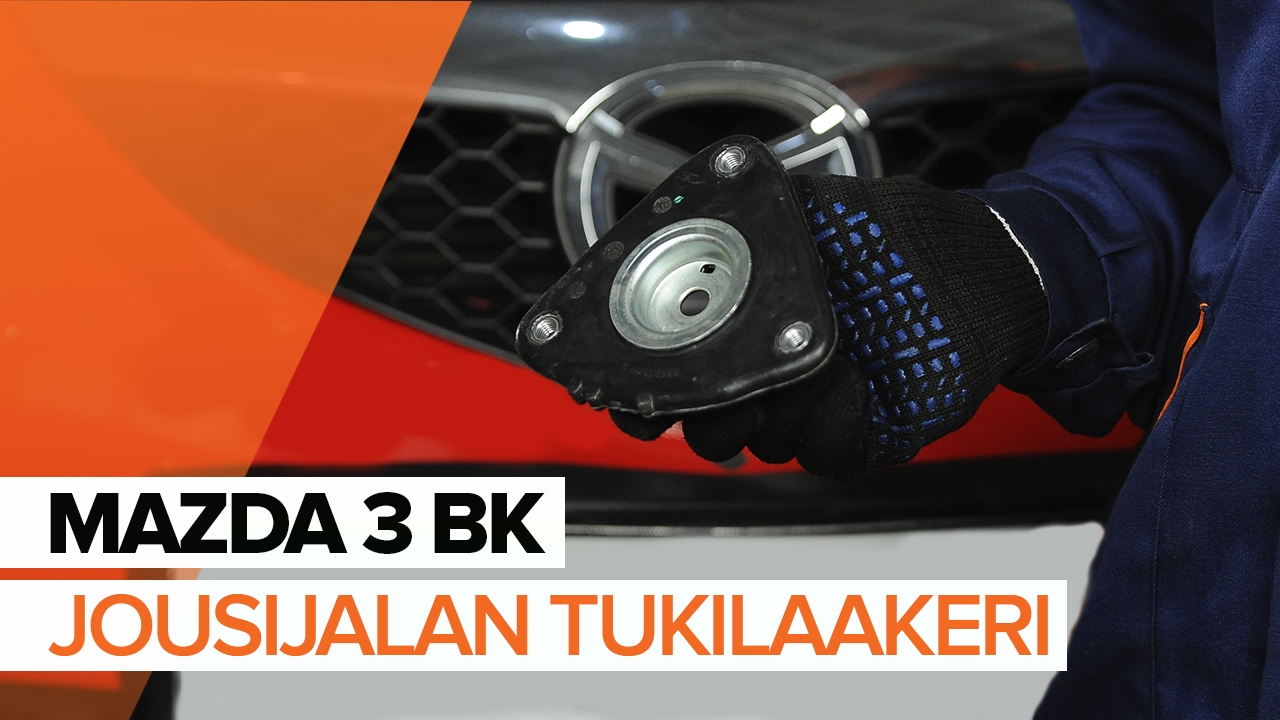

Kuinka vaihtaa eteen jousijalan tukilaakeri MAZDA 3 BK -merkkiseen autoon OHJEVIDEO | AUTODOC

Kuinka vaihtaa jousijalan tukilaakeri eteen Mazda 3 BK-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jousijalan Tukilaakeri 3 Sedan (BK) -malliin ja muihin MAZDA-malleihin

Jousijalan tukilaakeri

Jousijalan tukilaakerin korjaussarja

Rullalaakeri, jousijalkalaakeri

Tukirengas, jousijalan tukilaakeri

Joustintuen kiinnitys

        Jousijalan tukilaakeri MAZDA 3 Sedan (BK) 2.0 (BKEP) Bensiini (150 hv)

        Jousijalan tukilaakeri MAZDA 3 Sedan (BK) 1.6 DI Turbo (BK12Y) Diesel (109 hv)

        Jousijalan tukilaakeri MAZDA 3 Sedan (BK) 2.0 MZR-CD (BK12) Diesel (143 hv)

Vaihto: jousijalan tukilaakeri – Mazda 3 BK. Tarvitsemasi työkalut:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Hylsyavain nro 14

                        Hylsyavain nro 17

                        Yhdistelmäavain nro 19

                        Kuusiokolokärki nro h6.

                        Vannehylsy nro 19

                        Kiintolenkkiavain

                        Momenttiavain

                        Hydraulinen kierrejousipuristin

                        Tasapäinen Ruuvimeisseli

                        Kuminuija

                        Tasataltta

                        Vasara

                        Lokasuojan suojapeite

                        Jarrukiila

Osta työkaluja

Vaihto: jousijalan tukilaakeri – Mazda 3 BK. AUTODOC suosittelee:

Etujousituksen oikean ja vasemman joustintuen laakerit vaihdetaan samalla tavalla.
Kaikki etujoustintukien kiinnikkeet täytyy vaihtaa samanaikaisesti.
Huom! Kaikki työ Mazda 3 BK -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Mazda 3 BK
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 8

Poista ABS-johtosarjan kannatin.

Vaihe 9

Irroita kallistuksenvakaajan yhdystanko.

Vaihe 10

Irrota kiinnike, joka liittää jarruletkun iskunvaimentimeen. Käytä tasapäistä ruuvimeisseliä.
Vaihe 11

Irrota jarruletku iskunvaimentimesta.

Vaihe 12

Puhdista joustintuen ja olka-akselin yhdistävän alempi kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 13

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 14

Irrota kiinnityspultti.

Vaihe 15

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.

Vaihe 16

Irroita olkaakseli iskunvaimentimesta. Käytä kuminuijaa.
Vaihe 17

Laske autoa.
Vaihe 18

Avaa konepelti.
Vaihe 19

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.

Vaihe 20

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 21

Ruuvaa irti joustintuen ylemmät kiinnikkeet (3 kappaletta). Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti. Mazda 3 BK
Vaihe 22

Irroita joustintuki.
Vaihe 23

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: jousijalan tukilaakeri – Mazda 3 BK. AUTODOCin asiantuntijat suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 24

Purista jousi.

Vaihe 25

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 26

Irroita joustintuen kiertokangen mutteri. Käytä yhdistelmäavainta nro 19. Käytä kuusiokoloavainta nro H6. Käytä kiintolenkkiavainta.
Vaihe 27

Irroita yläjoustintuen laakeri. Käytä tasapäistä ruuvimeisseliä.

Vaihto: jousijalan tukilaakeri – Mazda 3 BK. AUTODOC suosittelee:
Tarkasta iskunvaimentimen pölysuojan ja pohjaanlyöntikumin kunto. Vaihda tarvittaessa.
Vaihe 28

Asenna uusi iskunvaimentimen yläpäänlaakeri paikoilleen.
Vaihe 29

Kiristä iskunvaimentimen männänvarren mutteri. Käytä yhdistelmäavainta nro 19. Käytä kuusiokoloavainta nro H6. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.

Vaihto: jousijalan tukilaakeri – Mazda 3 BK. Vinkki:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 30

Lopeta jousen painaminen.

Vaihe 31

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 32

Poista asennettu joustintuki.

Vaihe 33

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 34

Varmista iskunvaimentimen ylempien kiinnikkeiden kiinnitys (3 kappaletta).

AUTODOC suosittelee:
Mazda 3 BK – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 35

Kiristä joustintuen ylemmät kiinnikkeet (3 kappaletta). Käytä hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 30 Nm vääntömomentilla.
Vaihe 36

Käsittele joustintuen kiinnityksen kiinnikkeet. Käytä kuparitahnaa.

Vaihe 37

Ota suojapeite pois.

Vaihe 38

Sulje konepelti.
Vaihe 39

Nosta auton keula ylös ja tue se.
Vaihe 40

Kiinnitä iskunvaimentimen jousi olka-akseliin. Käytä kuminuijaa.

Vaihe 41

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 42

Asenna kiinnityspultti.

Vaihe 43

Kiristä iskunvaimentimen alaosan kiinnikkeet. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 70 Nm vääntömomentilla.
Vaihe 44

Kiinnitä jarruletku joustintukeen.

Vaihe 45

Kiinnitä jarruletkun tukirengas. Käytä kuminuijaa.
Vaihe 46

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: jousijalan tukilaakeri – Mazda 3 BK. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 47

Asenna kallistuksenvakaajan yhdystanko paikoilleen.

Vaihe 48

Asenna ABS-johtosarjan kannatin.

Vaihe 49

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.
Vaihe 50

Käsittele iskunvaimentimen kiinnikkeet. Käsittele kaikki kallistuksenvakaajan nivelet. Käytä kuparitahnaa.
Vaihe 51

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 52

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jousijalan tukilaakeri – Mazda 3 BK. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 53

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. Mazda 3 BK
Vaihe 54

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 55

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 118 Nm vääntömomentilla.
Vaihe 56

Poista tunkit ja kiilat.
