Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.8 VR6 4motion, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 1.6 Total Flex, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 2.0 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 3.2 R32 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 2.8 VR6, VW Golf IV Hatchback (1J1) 2.8 VR6, VW Golf IV Hatchback (1J1) 2.0 BiFuel … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

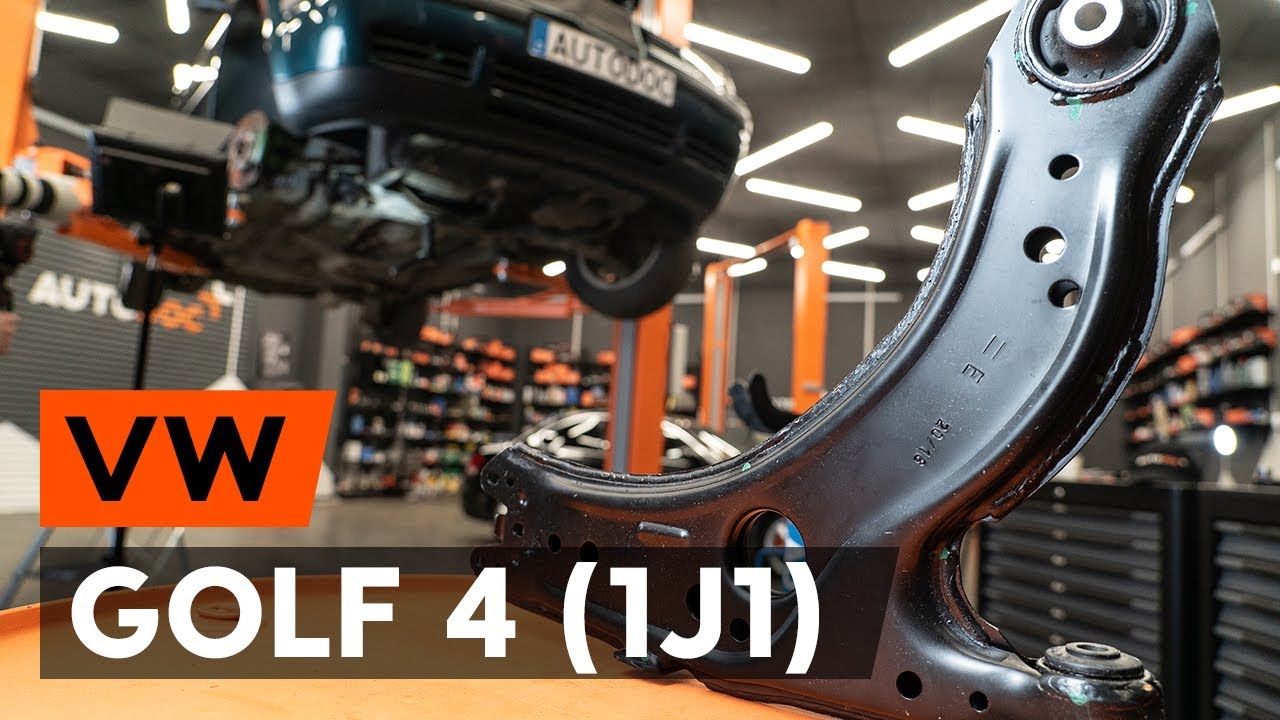

Kuinka vaihtaa etualatukivarsi / etutukivarsi VW GOLF 4 (1J1) -merkkiseen autoon

Kuinka vaihtaa etummainen alatukivarsi VW Golf 4-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Alatukivarsi Golf IV Hatchback (1J1) -malliin ja muihin VW-malleihin

Tukivarsi

Tukivarsisarja, pyörien tuenta

Tanko, pyöränripustus

        Tukivarsi VW Golf IV Hatchback (1J1) 1.9 TDI Diesel (90 hv)

        Tukivarsi VW Golf IV Hatchback (1J1) 1.6 Bensiini (100 hv)

        Tukivarsi VW Golf IV Hatchback (1J1) 1.9 TDI Diesel (110 hv)

        Tukivarsi VW Golf IV Hatchback (1J1) 1.9 SDI Diesel (68 hv)

        Tukivarsi VW Golf IV Hatchback (1J1) 1.4 16V Bensiini (75 hv)

        Tukivarsi VW Golf IV Hatchback (1J1) 1.8 Bensiini (125 hv)

        Tukivarsi VW Golf IV Hatchback (1J1) 1.8 T Bensiini (150 hv)

        Tukivarsi VW Golf IV Hatchback (1J1) 2.3 V5 Bensiini (150 hv)

        Tukivarsi VW Golf IV Hatchback (1J1) 1.9 TDI 4motion Diesel (90 hv)

Vaihto: etummainen alatukivarsi – VW Golf 4. Tarvitsemasi työkalut:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Yhdistelmäavain nro 18

                        Hylsyavain nro 13

                        Hylsyavain nro 16

                        Hylsyavain nro 18

                        Vannehylsy nro 17

                        Kiintolenkkiavain

                        Momenttiavain

                        Kierreleuan väännin

                        Sorkkarauta

                        Vaihteistonostin

                        Jarrukiila

Osta työkaluja

Vaihto: etummainen alatukivarsi – VW Golf 4. AUTODOCin vinkki:

Vaihto suoritetaan samalla tavalla alatukivarren oikealle ja vasemmalle puolelle.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: etummainen alatukivarsi – VW Golf 4. Suositeltu vaiheiden järjestys:

Vaihe 1

Tue pyörät kiiloilla.

Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. VW Golf 4
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista tukivarren kaikki jouset. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

AUTODOC suosittelee:
Vaihto: etummainen alatukivarsi – VW Golf 4. Odota muutama minuutti ruiskun levittämisen jälkeen.Käytä suojalaseja.
Vaihe 7

Löysää kiinnike, joka yhdistää vakaajatangon ja tukivarren. Käytä hylsyä nro 16. Käytä kierreleuan väännintä.
Vaihe 8

Ruuvaa irti kiinnikkeet, jotka kiinnittävät pallonivelen jousen ohjausvarteen. Käytä hylsyä nro 13. Käytä kierreleuan väännintä.
Vaihe 9

Löysää tukivarren etummainen kiinnityspultti. Käytä hylsyä nro 18. Käytä kierreleuan väännintä.
Vaihe 10

Irroita takatukivarren kiinnikkeet. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä kierreleuan väännintä.
Vaihe 11

Irrota tukivarren takakiinnitys.
Vaihe 12

Irroita etutukivarren kiinnikkeet. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 13

Irrota tukivarren etukiinnitys.
Vaihe 14

Irroita pallonivel tukivarresta.
Vaihe 15

Irroita tukivarsi. Käytä sorkkarautaa.
Vaihe 16

Puhdista kiinnityskohdat ja jousituksen tukivarren kierre. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 17

Asenna uusi tukivarsi paikoilleen.

Vaihto: etummainen alatukivarsi – VW Golf 4. AUTODOCin asiantuntijat suosittelevat:
Käytä asennuksessa ainoastaan uusia pultteja ja muttereita.Varo ettet vaurioita pallonivelen suojusta.
Vaihe 18

Asenna tukivarren kiinnitykset.
Vaihe 19

Liitä pallonivel ohjausvarteen.
Vaihe 20

Ruuvaa kiinnikkeet kiinni palloniveleen. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 21

Tue varsi. Käytä vaihteistonostinta.
Vaihe 22

Kiristä etukiinnike, joka yhdistää tukivarren apurunkoon. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 70 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 23

Kiristä kolmiotukivarren takakiinnike. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 70 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 24

Irroita varren alapuolella oleva tuki.

AUTODOC suosittelee:
VW Golf 4 – Älä laske vaihteistonostinta liian nopeasti, jotta auton komponentit ja mekanismit eivät vaurioidu.
Vaihe 25

Kiristä kiinnike, joka yhdistää vakaajatangon ja tukivarren. Käytä hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 15 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 26

Kiristä pallonivelen kiinnikkeet. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 20 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 27

Käsittele kaikki tukivarren jouset. Käytä kuparitahnaa.
Vaihe 28

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 29

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: etummainen alatukivarsi – VW Golf 4. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 30

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. VW Golf 4
Vaihe 31

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 32

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 33

Poista tunkit ja kiilat.
