Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VOLVO V70 III (135) T4, VOLVO V70 III (135) T5, VOLVO V70 III (135) D3 / D4, VOLVO V70 III (135) 1.6 DRIVe / D2, VOLVO V70 III (135) D5, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) T4F, VOLVO V70 III (135) 3.2 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 3.2 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) D5, VOLVO V70 III (135) 2.0, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) 2.0 D, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 2.0 BiFuel, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) D5, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 1.6 D, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 2.0 T, VOLVO V70 III (135) D4 AWD, VOLVO V70 III (135) D3, VOLVO V70 III (135) D4, VOLVO V70 III (135) D4 AWD, VOLVO V70 III (135) T5, VOLVO V70 III (135) D2, VOLVO V70 III (135) D3, VOLVO V70 III (135) T4, VOLVO V70 III (135) 2.0 GDI, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) D5 … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

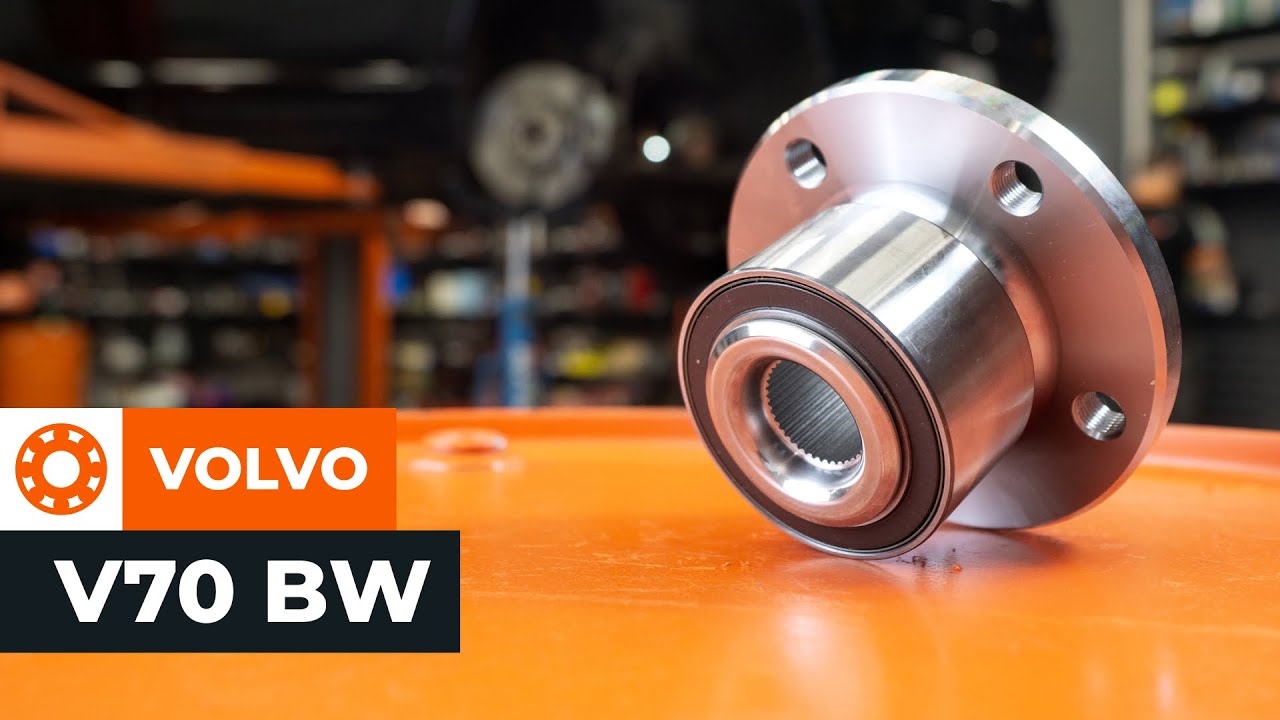

Kuinka vaihtaa etupyöränlaakerit VOLVO V70 BW -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa pyöränlaakerit eteen Volvo V70 BW-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Pyöränlaakerit V70 III (135) -malliin ja muihin VOLVO-malleihin

Pyöränlaakerisarja

        Pyöränlaakerisarja V70 III (BW, 135) Bensiini (180 hv)

        Pyöränlaakerisarja V70 III (BW, 135) Bensiini (241 hv)

        Pyöränlaakerisarja V70 III (BW, 135) Diesel (163 hv)

        Pyöränlaakerisarja V70 III (BW, 135) Diesel (114 hv)

        Pyöränlaakerisarja V70 III (BW, 135) Diesel (215 hv)

        Pyöränlaakerisarja V70 III (BW, 135) Diesel (215 hv)

        Pyöränlaakerisarja V70 III (BW, 135) Bensiini (243 hv)

        Pyöränlaakerisarja V70 III (BW, 135) Bensiini/etanoli (180 hv)

        Pyöränlaakerisarja V70 III (BW, 135) Bensiini (243 hv)

Vaihto: pyöränlaakerit – Volvo V70 BW. Tarvitsemasi työkalut:

                        Teräsharja

                        Nyloninen puhdistusharja

                        WD-40-monitoimiaine

                        Yleispuhdistussuihke

                        Elektroniikan puhdistusspray

                        Jarrunpuhdistusaine

                        Keraaminen tahna

                        Kuparitahna

                        Momenttiavain

                        Yhdistelmäavain nro 21

                        Hylsyavain nro 8

                        Hylsyavain nro 13

                        Hylsyavain nro 15

                        Hylsyavain nro 18

                        Hylsyavain nro 22

                        Torx-kärkihylsy T50

                        Vannehylsy nro 19

                        Kiintolenkkiavain

                        Kierreleuan väännin

                        Vasara

                        Iskutaltta

                        Tasataltta

                        Kuminuija

                        Laakerien asennustyökalusarja

                        Pallonivelen ulosvedin

                        Laakerin ulosvedin

                        Sorkkarauta

                        Vaihteistonostin

                        Jarrukiila

Osta työkaluja

AUTODOC suosittelee:

Älä uudelleenkäytä Volvo V70 BW autosi laakereita.
Pyörän navan laakerin vaihto suoritetaan samalla tavalla saman akselin molemmille pyörille.
Huom! Kaikki työ Volvo V70 BW -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.
Vaihe 2

Irrota jarrunestesäiliön korkki.

Vaihe 3

Tue pyörät kiiloilla.

Vaihe 4

Löysää vetoakselin mutteri. Käytä hylsyä nro 13. Käytä kierreleuan väännintä.
Vaihe 5

Löysää pyöränpultteja. Käytä vannehylsyä nro 19. Käytä kierreleuan väännintä.
Vaihe 6

Nosta autoa.

Vaihto: pyöränlaakerit – Volvo V70 BW. AUTODOC suosittelee:
Jos käytät tunkkia, varmista, että se on tasaisella alustalla, jolla ei ole lainkaan epätasaisuuksia.Varmista, että tuet auton lisäksi autopukeilla.
Vaihe 7

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Volvo V70 BW
Vaihe 8

Irrota pyörä.
Vaihe 9

Irrota jarruletku iskunvaimentimesta.
Vaihe 10

Avaa jarrupalat. Käytä sorkkarautaa.
Vaihe 11

Puhdista jarrusatulan kannakkeen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 12

Kierrä irti jarrusatulan pitimen kiinnikkeet. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 13

Irrota kiinnitysruuvit.
Vaihe 14

Irrota jarrusatula ja sen pidike.

AUTODOC suosittelee:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.
Vaihe 15

Puhdista jarrulevyn kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 16

Kierrä jarrulevyn kiinnikkeet irti. Käytä Torx-avainta T50. Käytä iskutalttaa. Käytä vasaraa.
Vaihe 17

Irrota kiinnityspultti.
Vaihe 18

Irrota jarrulevy.
Vaihe 19

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 20

Irrota kiinnityspultti.
Vaihe 21

Puhdista jarrukilven kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 22

Ruuvaa jarrukilven kiinnikkeet irti. Käytä hylsyä nro 8. Käytä kiintolenkkiavainta.
Vaihe 23

Irrota kiinnitysruuvit.

Vaihe 24

Irrota jarrukilpi.
Vaihe 25

Puhdista ABS-anturin liitin. Käytä nylonista puhdistusharjaa. Käytä yleispuhdistussprayta.
Vaihe 26

Irrota ABS-anturin liitin.
Vaihe 27

Irrota ABS-anturin johdot.
Vaihe 28

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 15. Käytä kiintolenkkiavainta.
Vaihe 29

Irrota kallistuksenvakaajan yhdystanko joustintuesta.
Vaihe 30

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 31

Irrota kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 22. Käytä kiintolenkkiavainta.
Vaihe 32

Irrota raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.
Vaihe 33

Puhdista joustintuen ja olka-akselin yhdistävän alempi kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 34

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä hylsyä nro 15. Käytä kiintolenkkiavainta.
Vaihe 35

Irrota kiinnityspultti.
Vaihe 36

Puhdista kiinnike, joka yhdistää pallonivelen olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 37

Kierrä kiinnike irti, joka yhdistää pallonivelen olka-akseliin. Käytä yhdistelmäavainta nro 21.
Vaihe 38

Irrota pallonivel olka-akselista. Käytä pallonivelen ulosvedintä. Käytä sorkkarautaa.
Vaihe 39

Irrota vetoakseli olka-akselista.

Vaihto: pyöränlaakerit – Volvo V70 BW. Vinkki:
Varmista, että vetoakseli on kuormitettuna (kun autoa on nostettu tunkilla).
Vaihe 40

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 41

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.
Vaihe 42

Irrota olka-akseli joustintuesta. Käytä kuminuijaa.
Vaihe 43

Poista olka-akseli pyörännavan kanssa.
Vaihe 44

Puhdista joustintuen kiinnityskohta olka-akselissa. Käytä teräsharjaa.
Vaihe 45

Puhdista kiinnike, joka yhdistää kallistuksenvakaajan yhdystangon joustintukeen. Käytä teräsharjaa.
Vaihe 46

Puhdista kiinnike, joka yhdistää pallonivelen olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 47

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 48

Puhdista vetoakselin CV-nivelen urat. Käytä teräsharjaa.

Vaihe 49

Käsittele vetoakselin vakionopeusnivelen uria. Käytä kuparitahnaa.

Vaihe 50

Irrota pyörännapa ja laakeri. Käytä laakerien asennustyökalusarjaa.
Vaihe 51

Puhdista pyörännavan laakerin asennuskohta. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 52

Asenna uusi pyörännapa yhdessä laakerin kanssa. Käytä laakerien asennustyökalusarjaa. Käytä laakerin ulosvedintä.

Vaihto: pyöränlaakerit – Volvo V70 BW. AUTODOCin asiantuntijat suosittelevat:
Varmista, että pyörännavan laakeri on oikeassa asennossa. Sen väärää asentoa on vältettävä.Lopeta laakerin pinnan painaminen heti, kun se on laitettu asennuspaikkaansa.
Vaihe 53

Asenna olka-akseli, joka on yhdistetty pyörännapaan.
Vaihe 54

Kiinnitä joustintuki olka-akseliin.

Vaihe 55

Asenna kiinnityspultti.
Vaihe 56

Poista tuki olka-akselin alta.

AUTODOC suosittelee:
Volvo V70 BW – Älä laske vaihteistonostinta liian nopeasti, jotta auton komponentit ja mekanismit eivät vaurioidu.
Vaihe 57

Asenna vetoakseli.
Vaihe 58

Kiinnitä pallonivel olka-akseliin. Käytä sorkkarautaa.
Vaihe 59

Ruuvaa kiinni pallonivelen kiinnike, joka yhdistää pallonivelen olka-akseliin. Käytä yhdistelmäavainta nro 21.
Vaihe 60

Asenna kiinnityspultti.
Vaihe 61

Kierrä kiinni vetoakselin kiinnike. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 62

Kiinnitä raidetangon pää kiinni olka-akseliin.
Vaihe 63

Ruuvaa auki kiinnitysmutteri, joka kiinnittää raidetangon pään olka-akseliin. Käytä hylsyä nro 22. Käytä kiintolenkkiavainta.
Vaihe 64

Yhdistä kallistuksenvakaajan yhdystanko uudelleen joustintukeen.
Vaihe 65

Kierrä kiinni kiinnike, joka yhdistää kallistuksenvakaajan yhdystangon joustintukeen. Käytä hylsyä nro 15. Käytä kiintolenkkiavainta.
Vaihe 66

Kytke ABS-anturin johdot.
Vaihe 67

Käsittele ABS-anturin liitintä. Käytä elektroniikan puhdistussprayta.
Vaihe 68

Kiinnitä ABS-anturin liitin.
Vaihe 69

Asenna jarrukilpi paikoilleen.
Vaihe 70

Asenna kiinnityspultit.

Vaihe 71

Kiristä jarrulevyn suojakilven kiinnikkeet. Käytä hylsyä nro 8. Käytä momenttiavainta. Kiristä sitä 10 Nm vääntömomentilla.
Vaihe 72

Käsittele kontaktipinta. Käytä keraamista tahnaa.

Vaihe 73

Asenna uusi jarrulevy.
Vaihe 74

Asenna kiinnityspultti.
Vaihe 75

Kiristä jarrulevyn kiinnikkeet. Käytä Torx-avainta T50. Käytä momenttiavainta. Kiristä sitä 15 Nm vääntömomentilla.
Vaihe 76

Asenna jarrusatula ja sen pidike.
Vaihe 77

Asenna kiinnityspultit.
Vaihe 78

Kierrä kiinni jarrusatulan pitimen kiinnikkeet. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 79

Kiinnitä jarruletku joustintukeen.
Vaihe 80

Kiristä joustintuen alemmat kiinnikkeet. Käytä hylsyä nro 15. Käytä momenttiavainta. Kiristä sitä 110 Nm vääntömomentilla.
Vaihe 81

Kiristä jarrusatulan pitimen kiinnikkeet. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 150 Nm vääntömomentilla.
Vaihe 82

Kiristä kiinnike, joka yhdistää pallonivelen olka-akseliin. Käytä yhdistelmäavainta nro 21. Käytä momenttiavainta. Kiristä sitä 110 Nm vääntömomentilla.

Vaihe 83

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 15. Käytä momenttiavainta. Kiristä sitä 55 Nm vääntömomentilla.
Vaihe 84

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 22. Käytä momenttiavainta. Kiristä sitä 80 Nm vääntömomentilla.
Vaihe 85

Puhdista vanteen kiinnityskohta. Käytä teräsharjaa.
Vaihe 86

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä keraamista tahnaa.

Vaihe 87

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.
Vaihe 88

Asenna pyörä.

Vaihto: pyöränlaakerit – Volvo V70 BW. Vinkki:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 89

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 90

Laske auto.
Vaihe 91

Kiristä vetoakselin kiinnike. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 35 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 92

Kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 140 Nm vääntömomentilla.
Vaihe 93

Poista tunkit ja kiilat.

AUTODOC suosittelee:
Volvo V70 BW – Paina jarrupoljinta useita kertoja moottorin ollessa sammutettuna, kunnes tunnet vastustuksen kasvaneen.Tarkista jarrunesteen taso paisuntasäiliössä ja lisää sitä tarvittaessa.
Vaihe 94

Laita jarrunestesäiliön korkki kiinni.

Vaihe 95

Sulje konepelti.
