Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
BMW 3 Cabriolet (E46) 323 Ci, BMW 3 Cabriolet (E46) 330 Ci, BMW 3 Cabriolet (E46) 320 Ci, BMW 3 Cabriolet (E46) 325 Ci … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

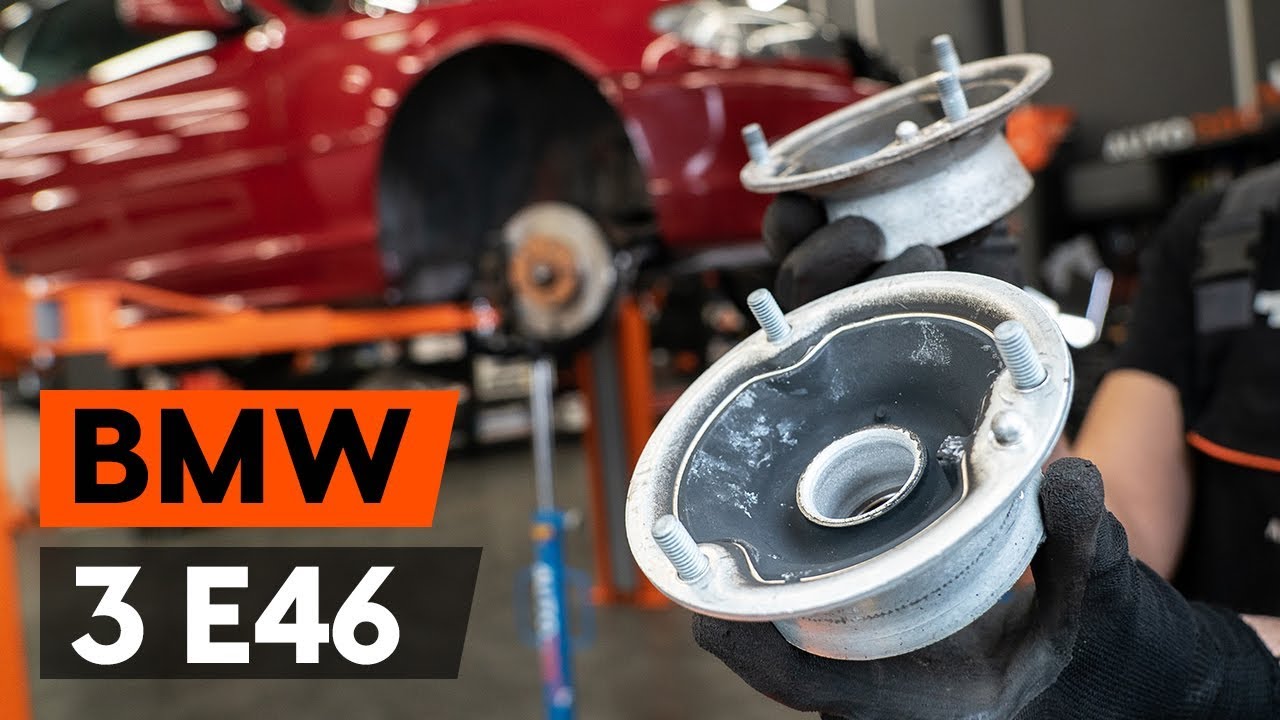

Kuinka vaihtaa etujousijalan tukilaakeri BMW 3 (E46) -merkkiseen autoon [OHJEVIDEO AUTODOC]

Kuinka vaihtaa jousijalan tukilaakeri eteen BMW E46 cabriolet-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jousijalan Tukilaakeri 3 Cabriolet (E46) -malliin ja muihin BMW-malleihin

Jousijalan tukilaakeri

Jousijalan tukilaakerin korjaussarja

Rullalaakeri, jousijalkalaakeri

Tukirengas, jousijalan tukilaakeri

Tiiviste,

        Jousijalan tukilaakeri BMW 3 Cabriolet (E46) 323 Ci Bensiini (170 hv)

        Jousijalan tukilaakeri BMW 3 Cabriolet (E46) 330 Ci Bensiini (231 hv)

        Jousijalan tukilaakeri BMW 3 Cabriolet (E46) 320 Ci Bensiini (170 hv)

        Jousijalan tukilaakeri BMW 3 Cabriolet (E46) 325 Ci Bensiini (192 hv)

Vaihto: jousijalan tukilaakeri – BMW E46 cabriolet. Luettelo tarvittavista työkaluista:

                        Teräsharja

                        WD-40-monitoimiaine

                        Kuparitahna

                        Yhdistelmäavain nro 17

                        Yhdistelmäavain nro 19

                        Hylsyavain nro 13

                        Hylsyavain nro 21

                        Hylsyavain nro 22

                        Kuusiokolokärki nro H7.

                        Iskunvaimentimen hylsy

                        Vannehylsy nro 17

                        Kiintolenkkiavain

                        Momenttiavain

                        Kierreleuan väännin

                        Sorkkarauta

                        Hydraulinen kierrejousipuristin

                        Vaihteistonostin

                        Jarrukiila

Osta työkaluja

Vaihto: jousijalan tukilaakeri – BMW E46 cabriolet. Ammattilaiset suosittelevat:

Etujousituksen oikean ja vasemman joustintuen laakerit vaihdetaan samalla tavalla.
Kaikki etujoustintukien kiinnikkeet täytyy vaihtaa samanaikaisesti.
Vaihda asennuksen yhteydessä myös kaikki itselukittuvat mutterit ja pultit.
Huom! Kaikki työ BMW E46 cabriolet -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.
Vaihe 2

Tue pyörät kiiloilla.
Vaihe 3

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 4

Nosta auton keula ylös ja tue se.
Vaihe 5

Ruuvaa pyöränpultit irti.

Vaihto: jousijalan tukilaakeri – BMW E46 cabriolet. AUTODOCin vinkki:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 6

Irrota pyörä.
Vaihe 7

Puhdista kiinnikkeet, jotka yhdistävät vakaajan yhdystangon joustintukeen ja ne, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 8

Irroita mutteri ja irroita kallistuksenvakaajan yhdystanko iskunvaimentimesta. Käytä kuusiokoloavainta nro H7. Käytä yhdistelmäavainta nro 17. Käytä kiintolenkkiavainta.
Vaihe 9

Irroita pallonivelen kiinnikkeet olka-akselista. Käytä yhdistelmäavainta nro 19.
Vaihe 10

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä hylsyä nro 21. Käytä kierreleuan väännintä.
Vaihe 11

Irroita johdot ja jarruletku iskunvaimentimessa olevasta pidikkeestä.
Vaihe 12

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä tähän tarkoitettua hylsyä irrottaaksesi iskunvaimentimen.
Vaihe 13

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 14

Irroita alempi tukivarsi olka-akselista.
Vaihe 15

Madalla vaihteistonostinta 10–15 cm.

AUTODOC suosittelee:
Vaihto: jousijalan tukilaakeri – BMW E46 cabriolet. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 16

Irroita olkaakseli iskunvaimentimesta.
Vaihe 17

Irroita iskunvaimentimen yläpään kiinnike. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.
Vaihe 18

Ruuvaa irti joustintuen ylemmät kiinnikkeet.

Vaihto: jousijalan tukilaakeri – BMW E46 cabriolet. AUTODOC suosittelee:
Välttääksesi loukkaantumiset pidä joustintuesta kiinni, kun irrotat kiinnityyspultteja.
Vaihe 19

Irroita joustintuki.
Vaihe 20

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: jousijalan tukilaakeri – BMW E46 cabriolet. AUTODOCin asiantuntijat suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 21

Purista jousi.
Vaihe 22

Irrota joustintuen kiinnikkeen suojus. Käytä sorkkarautaa.
Vaihe 23

Irroita joustintuen kiertokangen mutteri. Käytä hylsyä nro 22. Käytä kuusiokoloavainta nro H7.
Vaihe 24

Irroita yläjoustintuen laakeri.

Vaihto: jousijalan tukilaakeri – BMW E46 cabriolet. AUTODOCin asiantuntijoiden vinkki:
Tarkasta iskunvaimentimen pölysuojan ja pohjaanlyöntikumin kunto. Vaihda tarvittaessa.
Vaihe 25

Asenna uusi iskunvaimentimen yläpäänlaakeri paikoilleen. Käytä sorkkarautaa.
Vaihe 26

Käsittele joustintuen kiinnityksen kiinnikkeet. Levitä WD-40-monitoimiainetta.
Vaihe 27

Kiristä iskunvaimentimen männänvarren mutteri. Käytä hylsyä nro 22. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 64 Nm vääntömomentilla.

Vaihto: jousijalan tukilaakeri – BMW E46 cabriolet. Vinkki:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 28

Lopeta jousen painaminen.
Vaihe 29

Asenna joustintuen kiinnikkeen suojus.
Vaihe 30

Poista asennettu joustintuki.
Vaihe 31

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 32

Varmista iskunvaimentimen ylempien kiinnikkeiden kiinnitys. Käytä hylsyä nro 13. Älä kiristä sitä.
Vaihe 33

Käsittele ohjausnivelessä oleva joustintuen asennuspaikka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 34

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 35

Asenna ja kiristä ohjausnivelen uusi pultti.
Vaihe 36

Kiinnitä alatukivarsi olka-akseliin.
Vaihe 37

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
BMW E46 cabriolet – Älä laske vaihteistonostinta liian nopeasti, jotta auton komponentit ja mekanismit eivät vaurioidu.
Vaihe 38

Tue varsi. Käytä vaihteistonostinta.
Vaihe 39

Ruuvaa kiinni pallonivelen kiinnike, joka yhdistää pallonivelen olka-akseliin. Käytä yhdistelmäavainta nro 19.
Vaihe 40

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä hylsyä nro 21. Käytä momenttiavainta. Kiristä sitä 80 Nm vääntömomentilla.
Vaihe 41

Kiinnitä jarruletku joustintukeen. Kytke ABS-anturin johdon kiinnikkeet iskunvaimentimeen.
Vaihe 42

Irroita varren alapuolella oleva tuki.

Vaihto: jousijalan tukilaakeri – BMW E46 cabriolet. AUTODOCin asiantuntijoiden vinkki:
Laske hydraulista vaihteistonostinta vähitellen ilman nykäisyjä, jotta et vaurioita yksiköiden mekanismeja.
Vaihe 43

Kiinnitä kallistuksenvakaajan yhdystanko joustintukeen. Käytä kuusiokoloavainta nro H7. Käytä yhdistelmäavainta nro 17. Käytä momenttiavainta. Kiristä sitä 55 Nm vääntömomentilla.
Vaihe 44

Kiristä pallonivelen kiinnikkeet. Käytä yhdistelmäavainta nro 19. Käytä momenttiavainta. Kiristä sitä 65 Nm vääntömomentilla.
Vaihe 45

Käsittele kaikki tukivarren jouset. Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 46

Puhdista vanteen kiinnityskohta. Käytä teräsharjaa. Käsittele kontaktipinta. Käytä kuparitahnaa.
Vaihe 47

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. BMW E46 cabriolet
Vaihe 48

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 49

Kiristä joustintuen ylemmät kiinnikkeet. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 34 Nm vääntömomentilla.
Vaihe 50

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 51

Poista tunkit ja kiilat.
Vaihe 52

Sulje konepelti.
