Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

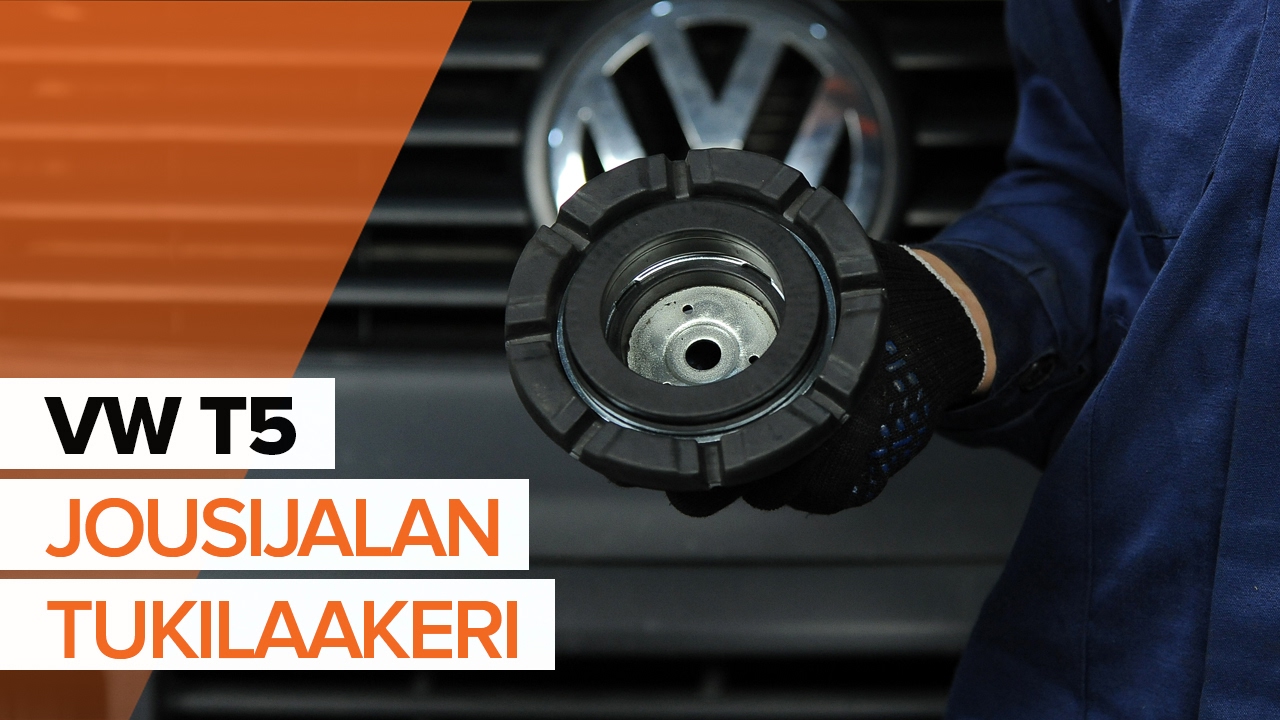

Kuinka vaihtaa jousijalan tukilaakeri VOLKSWAGEN T5 -merkkiseen autoon OHJEVIDEO | AUTODOC

Kuinka vaihtaa jousijalan tukilaakeri eteen VW Multivan T5-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jousijalan Tukilaakeri Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) -malliin ja muihin VW-malleihin

Jousijalan tukilaakeri

Jousijalan tukilaakerin korjaussarja

Rullalaakeri, jousijalkalaakeri

Joustintuen kiinnitys

        Jousijalan tukilaakeri VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI Diesel (136 hv)

        Jousijalan tukilaakeri VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion Diesel (136 hv)

        Jousijalan tukilaakeri VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 Bensiini (115 hv)

        Jousijalan tukilaakeri VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 Bensiini (231 hv)

        Jousijalan tukilaakeri VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Diesel (130 hv)

        Jousijalan tukilaakeri VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Diesel (174 hv)

        Jousijalan tukilaakeri VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Diesel (105 hv)

        Jousijalan tukilaakeri VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 Bensiini (235 hv)

        Jousijalan tukilaakeri VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion Bensiini (235 hv)

Vaihto: jousijalan tukilaakeri – VW Multivan T5. Luettelo tarvittavista työkaluista:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Keraaminen tahna

                        Momenttiavain

                        Yhdistelmäavain nro 19

                        Yhdistelmäavain nro 21

                        Hylsyavain nro 18

                        Hylsyavain nro 19

                        Hylsyavain nro 21

                        Hylsyavain nro 30

                        Kuusiokolokärki nro H5

                        Kuusiokolokärki nro H7

                        Torx-kärkihylsy T30

                        Vannehylsy nro 19

                        Kiintolenkkiavain

                        Tasapäinen Ruuvimeisseli

                        hydraulinen kierrejousipuristin

                        Sorkkarauta

                        Tasataltta

                        Vasara

                        Meisti

                        Pallonivelen ulosvedin

                        Clic-R-letkupihdit

                        Vaihteistonostin

                        Lokasuojan suojapeite

                        Jarrukiila

Osta työkaluja

Vaihto: jousijalan tukilaakeri – VW Multivan T5. AUTODOC suosittelee:

Molemmat etujousituksen joustintuet täytyy vaihtaa yhtä aikaa.
Etujousituksen oikea ja vasen joustintuki vaihdetaan samalla tavalla.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: jousijalan tukilaakeri – VW Multivan T5. Käytä seuraavaa menetelmää:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

Vaihto: jousijalan tukilaakeri – VW Multivan T5. AUTODOCin asiantuntijat suosittelevat:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 5

Irrota pyörä.
Vaihe 6

Nettoyez la fixation de la biellette de barre stabilisatrice. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä yhdistelmäavainta nro 19. Käytä kuusiokoloavainta nro H5. Käytä kiintolenkkiavainta.
Vaihe 8

Irroita kallistuksenvakaajan yhdystanko.
Vaihe 9

Irroita johdot ja jarruletku iskunvaimentimessa olevasta pidikkeestä. Käytä sorkkarautaa.
Vaihe 10

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 11

Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 21. Käytä kiintolenkkiavainta.
Vaihe 12

Irroita raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.
Vaihe 13

Puhdista kiinnikkeet, jotka yhdistävät pallonivelen olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Kierrä irti pallonivelen kiinnikkeet olka-akselista. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 15

Irrota kiinnitysruuvit.

Vaihe 16

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä hylsyä nro 30. Käytä kiintolenkkiavainta.
Vaihe 17

Irrota kiinnitysmutteri.

Vaihe 18

Irrota vetoakseli olka-akselista. Käytä meistiä. Käytä vasaraa.
Vaihe 19

Irroita pallonivel olka-akselista.

Vaihe 20

Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 21

Kierrä joustintuen olka-akseliin yhdistävät kiinnikkeet irti. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 22

Irrota kiinnitysruuvit.

Vaihe 23

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.
Vaihe 24

Irroita olkaakseli iskunvaimentimesta.
Vaihe 25

Kiinnitä pallonivel olka-akseliin.
Vaihe 26

Laske autoa.
Vaihe 27

Avaa konepelti.
Vaihe 28

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 29

Irrota ilmamassamittarin liitin. Käytä tasapäistä ruuvimeisseliä.
Vaihe 30

Irrota ilmansuodattimen kannen klipsit.
Vaihe 31

Irrota imuletkun pidike. Käytä clic-R-letkupihtejä.
Vaihe 32

Irrota ilmansuodattimen kumikurkku ilmansuodattimen kotelosta.
Vaihe 33

Irroita suodattimen kansi.
Vaihe 34

Poista ilmansuodatin.

Vaihe 35

Irrota tuulilasin ritilän tiiviste.
Vaihe 36

Kierrä irti suojakannen kiinnityspultit. Käytä Torx-avainta T30. Käytä kiintolenkkiavainta.
Vaihe 37

Poista suojakansi.
Vaihe 38

Irrota joustintuen kiinnikkeen suojus. Käytä sorkkarautaa.
Vaihe 39

Puhdista joustintuen kiinnityksen ylempi kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 40

Kierrä joustintuen kannakkeen ylimmät kiinnikkeet irti. Käytä yhdistelmäavainta nro 21. Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti. VW Multivan T5
Vaihe 41

Irroita joustintuki.
Vaihe 42

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: jousijalan tukilaakeri – VW Multivan T5. Vinkki:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 43

Purista jousi.
Vaihe 44

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 45

Irroita joustintuen kiertokangen mutteri. Käytä yhdistelmäavainta nro 21. Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.
Vaihe 46

Irroita yläjoustintuen laakeri. Käytä sorkkarautaa.
Vaihe 47

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.

Vaihto: jousijalan tukilaakeri – VW Multivan T5. AUTODOC suosittelee:
Tarkasta iskunvaimentimen pölysuojan ja pohjaanlyöntikumin kunto. Vaihda tarvittaessa.
Vaihe 48

Asenna suojakumi ja pohjaanlyöntikumi iskunvaimentimeen.
Vaihe 49

Asenna uusi iskunvaimentimen yläpäänlaakeri paikoilleen.
Vaihe 50

Kiristä iskunvaimentimen männänvarren mutteri. Käytä hylsyä nro 21. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 80 Nm vääntömomentilla.
Vaihe 51

Lopeta jousen painaminen.
Vaihe 52

Poista asennettu joustintuki.

Vaihe 53

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 54

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 55

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 56

Kierrä kiinni joustintuen kannakkeen ylimmät kiinnikkeet.

Vaihto: jousijalan tukilaakeri – VW Multivan T5. AUTODOCin asiantuntijoiden vinkki:
Jotta vältyt vahingoilta, pidä joustintuesta kiinni, kun ruuvaat kiinnitysruuveja kiinni.
Vaihe 57

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä yhdistelmäavainta nro 21. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 80 Nm vääntömomentilla.
Vaihe 58

Asenna joustintuen kiinnikkeen suojus.
Vaihe 59

Asenna suojakansi.
Vaihe 60

Kiristä suojakannen kiinnityspultit. Käytä Torx-avainta T30. Käytä kiintolenkkiavainta.
Vaihe 61

Asenna konepellin ritilän tiiviste.
Vaihe 62

Asenna ilmansuodatin.

Vaihe 63

Aseta ilmansuodattimen suojus paikoilleen ja kiristä sen kiinnikkeet.
Vaihe 64

Liitä ilmansuodattimen kumikurkku ilmansuodattimen koteloon.

Vaihe 65

Kiristä huohotusletkun pidike. Käytä clic-R-letkupihtejä.
Vaihe 66

Paina ilmansuodattimen kannen klipsit paikoilleen.
Vaihe 67

Kiinnitä ilmamassamittarin liitin.
Vaihe 68

Ota suojapeite pois.
Vaihe 69

Sulje konepelti.
Vaihe 70

Nosta auton keula ylös ja tue se.
Vaihe 71

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.
Vaihe 72

Irroita pallonivel olka-akselista.

Vaihe 73

Kiinnitä iskunvaimentimen jousi olka-akseliin. Käytä sorkkarautaa. Käytä vasaraa.
Vaihe 74

Asenna kiinnityspultit.

Vaihe 75

Puhdista vetoakselin CV-nivelen urat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 76

Asenna olka-akseli vetoakselille.
Vaihe 77

Kiinnitä pallonivel olka-akseliin.

Vaihe 78

Asenna kiinnityspultit.

Vaihe 79

Kiristä kiinnikkeet, jotka yhdistävät pallonivelen olka-akseliin. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 90 Nm vääntömomentilla.+45°
Vaihe 80

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 75 Nm vääntömomentilla.+180°
Vaihe 81

Kytke ABS-anturin johdon kiinnikkeet iskunvaimentimeen. Kiinnitä jarruletku joustintukeen.
Vaihe 82

Asenna kallistuksenvakaajan yhdystanko paikoilleen. Käytä sorkkarautaa.

Vaihe 83

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä yhdistelmäavainta nro 19. Käytä kuusiokoloavainta nro H5. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.+45°
Vaihe 84

Kiinnitä raidetangon pää kiinni olka-akseliin.

Vaihe 85

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 21. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.+90°
Vaihe 86

Asenna kiinnitysmutteri.
Vaihe 87

Kiristä vetoakselin mutteri. Käytä hylsyä nro 30. Käytä momenttiavainta. Kiristä sitä 200 Nm vääntömomentilla.
Vaihe 88

Käsittele kaikki tukivarren jouset. Käsittele iskunvaimentimen kiinnikkeet. Käsittele kaikki raidetangon pään liitännät. Käsittele kaikki kallistuksenvakaajan nivelet. Käytä kuparitahnaa.
Vaihe 89

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä keraamista tahnaa.
Vaihe 90

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jousijalan tukilaakeri – VW Multivan T5. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 91

Asenna pyörä.

AUTODOC suosittelee:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 92

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 93

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 180 Nm vääntömomentilla.
Vaihe 94

Poista tunkit ja kiilat.
