Kuinka vaihtaa joustintuki eteen VW Multivan T5-autoon – vaihto-ohje

latauskertaa: 5

Katselukertoja: 35

Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa etuiskunvaimentimet VOLKSWAGEN T5 -merkkiseen autoon OHJEVIDEO | AUTODOC

Kuinka vaihtaa joustintuki eteen VW Multivan T5-autoon – vaihto-ohje

Vaihtoehtoiset tuotteet

Iskunvaimennin

Vaihto: joustintuen – VW Multivan T5. Työkalut, joita saatat tarvita:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Keraaminen tahna

                      Momenttiavain

                      Yhdistelmäavain nro 19

                      Yhdistelmäavain nro 21

                      Hylsyavain nro 18

                      Hylsyavain nro 19

                      Hylsyavain nro 21

                      Hylsyavain nro 30

                      Kuusiokolokärki nro H5

                      Kuusiokolokärki nro H7

                      Torx-kärkihylsy T30

                      Vannehylsy nro 19

                      Kiintolenkkiavain

                      Tasapäinen Ruuvimeisseli

                      hydraulinen kierrejousipuristin

                      Sorkkarauta

                      Tasataltta

                      Vasara

                      Meisti

                      Pallonivelen ulosvedin

                      Clic-R-letkupihdit

                      Vaihteistonostin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: joustintuen – VW Multivan T5. AUTODOCin vinkki:

Molemmat etujousituksen joustintuet täytyy vaihtaa yhtä aikaa.
Etujousituksen oikea ja vasen joustintuki vaihdetaan samalla tavalla.
Huom! Kaikki työ VW Multivan T5 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. VW Multivan T5
Vaihe 5

Irrota pyörä.
Vaihe 6

Nettoyez la fixation de la biellette de barre stabilisatrice. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä yhdistelmäavainta nro 19. Käytä kuusiokoloavainta nro H5. Käytä kiintolenkkiavainta.
Vaihe 8

Irroita kallistuksenvakaajan yhdystanko.
Vaihe 9

Irroita johdot ja jarruletku iskunvaimentimessa olevasta pidikkeestä. Käytä sorkkarautaa.
Vaihe 10

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 11

Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 21. Käytä kiintolenkkiavainta.
Vaihe 12

Irroita raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.

Vaihe 13

Puhdista kiinnikkeet, jotka yhdistävät pallonivelen olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Kierrä irti pallonivelen kiinnikkeet olka-akselista. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 15

Irrota kiinnitysruuvit.

Vaihe 16

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä hylsyä nro 30. Käytä kiintolenkkiavainta.
Vaihe 17

Irrota kiinnitysmutteri.

Vaihe 18

Irrota vetoakseli olka-akselista. Käytä meistiä. Käytä vasaraa.
Vaihe 19

Irroita pallonivel olka-akselista.

Vaihe 20

Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 21

Kierrä joustintuen olka-akseliin yhdistävät kiinnikkeet irti. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 22

Irrota kiinnitysruuvit.

Vaihe 23

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.
Vaihe 24

Irroita olkaakseli iskunvaimentimesta.
Vaihe 25

Kiinnitä pallonivel olka-akseliin.

Vaihe 26

Laske autoa.
Vaihe 27

Avaa konepelti.
Vaihe 28

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 29

Irrota ilmamassamittarin liitin. Käytä tasapäistä ruuvimeisseliä.
Vaihe 30

Irrota ilmansuodattimen kannen klipsit.
Vaihe 31

Irrota imuletkun pidike. Käytä clic-R-letkupihtejä.
Vaihe 32

Irrota ilmansuodattimen kumikurkku ilmansuodattimen kotelosta.
Vaihe 33

Irroita suodattimen kansi.
Vaihe 34

Poista ilmansuodatin.

Vaihe 35

Irrota tuulilasin ritilän tiiviste.
Vaihe 36

Kierrä irti suojakannen kiinnityspultit. Käytä Torx-avainta T30. Käytä kiintolenkkiavainta.
Vaihe 37

Poista suojakansi.
Vaihe 38

Irrota joustintuen kiinnikkeen suojus. Käytä sorkkarautaa.
Vaihe 39

Puhdista joustintuen kiinnityksen ylempi kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 40

Kierrä joustintuen kannakkeen ylimmät kiinnikkeet irti. Käytä yhdistelmäavainta nro 21. Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti. VW Multivan T5
Vaihe 41

Irroita joustintuki.
Vaihe 42

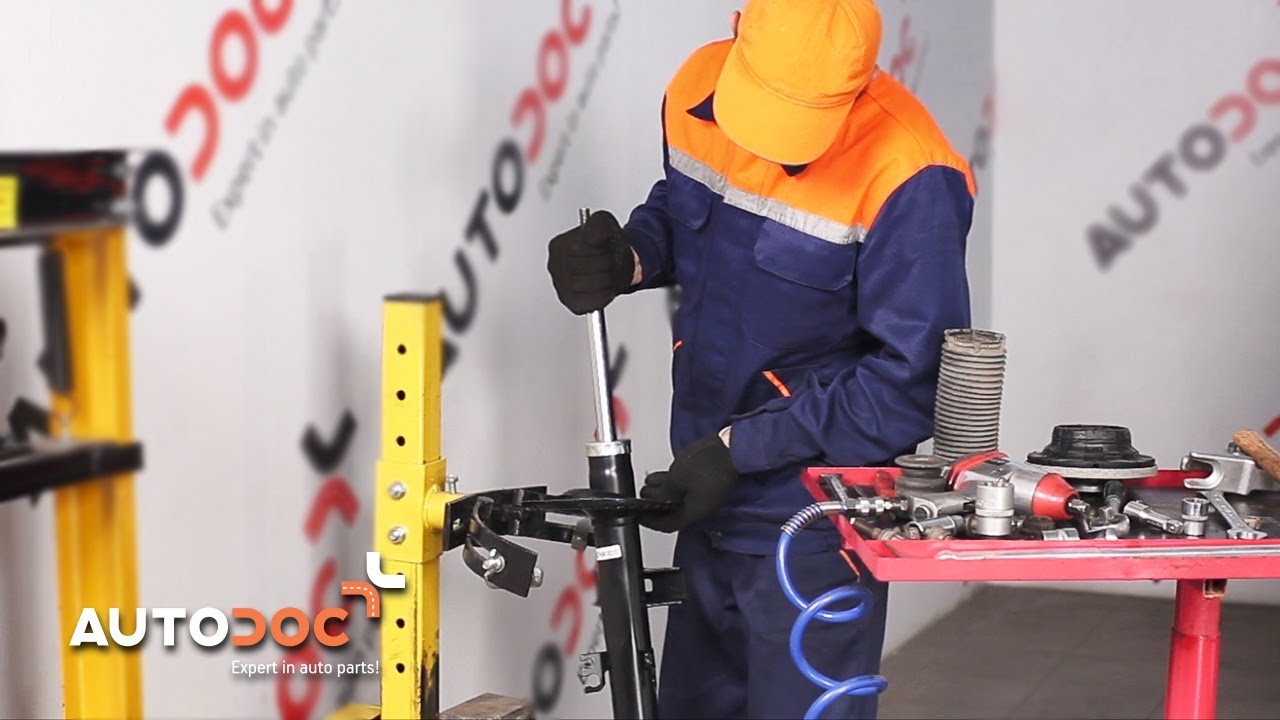

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: joustintuen – VW Multivan T5. AUTODOCin vinkki:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 43

Purista jousi.
Vaihe 44

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 45

Irroita joustintuen kiertokangen mutteri. Käytä yhdistelmäavainta nro 21. Käytä kuusiokoloavainta nro H7. Käytä kiintolenkkiavainta.
Vaihe 46

Irroita yläjoustintuen laakeri. Käytä sorkkarautaa.
Vaihe 47

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.

AUTODOC suosittelee:
Vaihto: joustintuen – VW Multivan T5. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.
Vaihe 48

Vapauta kierrejousi.
Vaihe 49

Irroita jousi.
Vaihe 50

Irrota vanha iskunvaimennin hydraulisesta kierrejousipuristimesta.

Vaihto: joustintuen – VW Multivan T5. Vinkki:
Pumppaa uutta iskunvaimenninta manuaalisesti 3-5 kertaa ennen sen asentamisesta.
Vaihe 51

Laita uusi iskunvaimennin hydrauliseen kierrejousipuristimeen.
Vaihe 52

Aseta jousi iskunvaimentimeen.
Vaihe 53

Purista jousi.

Vaihe 54

Asenna pölysuoja ja pohjaanlyöntikumi uuteen iskunvaimentimeen.
Vaihe 55

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 56

Kiristä iskunvaimentimen männänvarren mutteri. Käytä hylsyä nro 21. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 80 Nm vääntömomentilla.
Vaihe 57

Lopeta jousen painaminen.
Vaihe 58

Poista asennettu joustintuki.

Vaihe 59

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 60

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 61

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 62

Kierrä kiinni joustintuen kannakkeen ylimmät kiinnikkeet.

AUTODOC suosittelee:
VW Multivan T5 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 63

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä yhdistelmäavainta nro 21. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 80 Nm vääntömomentilla.
Vaihe 64

Asenna joustintuen kiinnikkeen suojus.
Vaihe 65

Asenna suojakansi.
Vaihe 66

Kiristä suojakannen kiinnityspultit. Käytä Torx-avainta T30. Käytä kiintolenkkiavainta.
Vaihe 67

Asenna konepellin ritilän tiiviste.
Vaihe 68

Asenna ilmansuodatin.

Vaihe 69

Aseta ilmansuodattimen suojus paikoilleen ja kiristä sen kiinnikkeet.
Vaihe 70

Liitä ilmansuodattimen kumikurkku ilmansuodattimen koteloon.

Vaihe 71

Kiristä huohotusletkun pidike. Käytä clic-R-letkupihtejä.
Vaihe 72

Paina ilmansuodattimen kannen klipsit paikoilleen.
Vaihe 73

Kiinnitä ilmamassamittarin liitin.
Vaihe 74

Ota suojapeite pois.
Vaihe 75

Sulje konepelti.
Vaihe 76

Nosta auton keula ylös ja tue se.
Vaihe 77

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.
Vaihe 78

Irroita pallonivel olka-akselista.

Vaihe 79

Kiinnitä iskunvaimentimen jousi olka-akseliin. Käytä sorkkarautaa. Käytä vasaraa.
Vaihe 80

Asenna kiinnityspultit.

Vaihe 81

Puhdista vetoakselin CV-nivelen urat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 82

Asenna olka-akseli vetoakselille.
Vaihe 83

Kiinnitä pallonivel olka-akseliin.

Vaihe 84

Asenna kiinnityspultit.

Vaihe 85

Kiristä kiinnikkeet, jotka yhdistävät pallonivelen olka-akseliin. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 90 Nm vääntömomentilla.+45°
Vaihe 86

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 75 Nm vääntömomentilla.+180°
Vaihe 87

Kytke ABS-anturin johdon kiinnikkeet iskunvaimentimeen. Kiinnitä jarruletku joustintukeen.
Vaihe 88

Asenna kallistuksenvakaajan yhdystanko paikoilleen.

Vaihe 89

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä yhdistelmäavainta nro 19. Käytä kuusiokoloavainta nro H5. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.+45°
Vaihe 90

Kiinnitä raidetangon pää kiinni olka-akseliin.

Vaihe 91

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 21. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.+90°
Vaihe 92

Asenna kiinnitysmutteri.
Vaihe 93

Kiristä vetoakselin mutteri. Käytä hylsyä nro 30. Käytä momenttiavainta. Kiristä sitä 200 Nm vääntömomentilla.
Vaihe 94

Käsittele kaikki tukivarren jouset. Käsittele iskunvaimentimen kiinnikkeet. Käsittele kaikki raidetangon pään liitännät. Käsittele kaikki kallistuksenvakaajan nivelet. Käytä kuparitahnaa.
Vaihe 95

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä keraamista tahnaa.
Vaihe 96

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.
Vaihe 97

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. VW Multivan T5
Vaihe 98

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 99

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 180 Nm vääntömomentilla.
Vaihe 100

Poista tunkit ja kiilat.
