Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Polo Hatchback (6N1) 55 1.3, VW Polo Hatchback (6N1) 75 1.6, VW Polo Hatchback (6N1) 45 1.0, VW Polo Hatchback (6N1) 64 1.9 D, VW Polo Hatchback (6N1) 55 1.4, VW Polo Hatchback (6N1) 60 1.4, VW Polo Hatchback (6N1) 100 1.4 16V, VW Polo Hatchback (6N1) 60 1.7 SDI, VW Polo Hatchback (6N1) 64 1.9 SDI … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

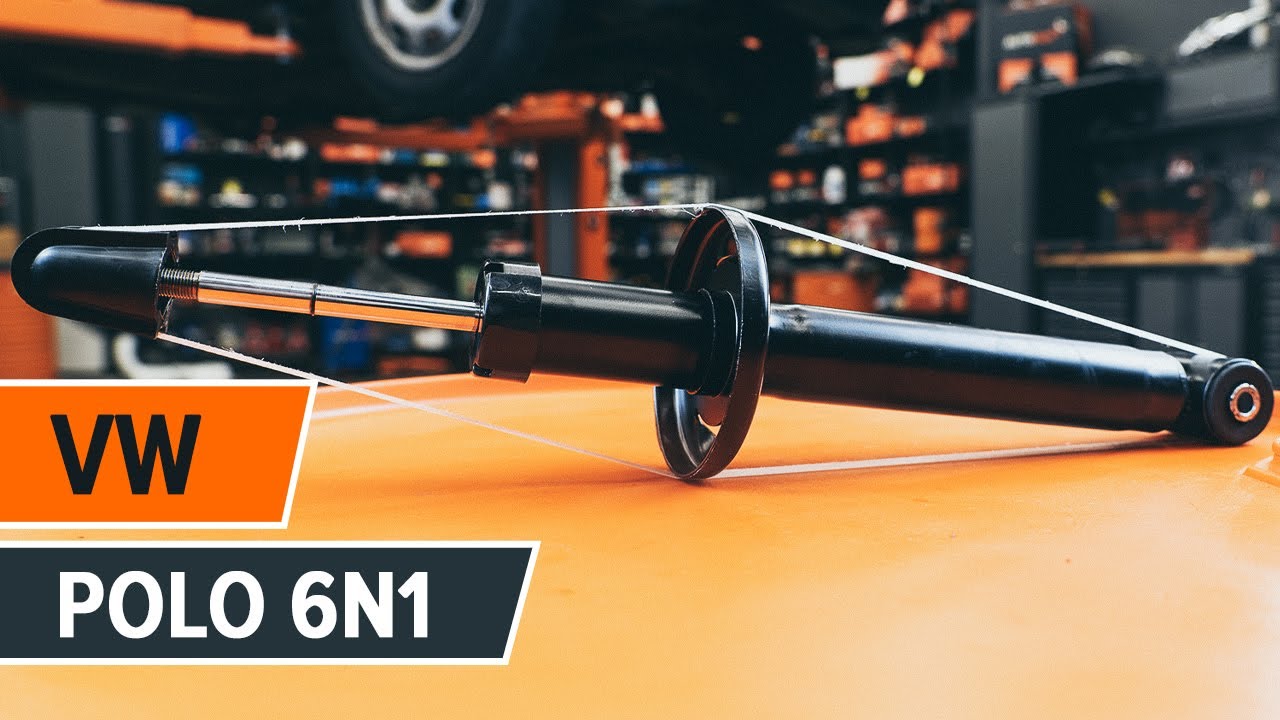

Kuinka vaihtaa taakse joustintuet VW POLO 6n1 -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa joustintuki taakse VW Polo 6N1-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Iskunvaimentimet Polo Hatchback (6N1) -malliin ja muihin VW-malleihin

Iskunvaimennin

Joustintuki

        Iskunvaimennin VW Polo Hatchback (6N1) 55 1.3 Bensiini (55 hv)

        Iskunvaimennin VW Polo Hatchback (6N1) 75 1.6 Bensiini (75 hv)

        Iskunvaimennin VW Polo Hatchback (6N1) 45 1.0 Bensiini (45 hv)

        Iskunvaimennin VW Polo Hatchback (6N1) 64 1.9 D Diesel (64 hv)

        Iskunvaimennin VW Polo Hatchback (6N1) 55 1.4 Bensiini (55 hv)

        Iskunvaimennin VW Polo Hatchback (6N1) 60 1.4 Bensiini (60 hv)

        Iskunvaimennin VW Polo Hatchback (6N1) 100 1.4 16V Bensiini (100 hv)

        Iskunvaimennin VW Polo Hatchback (6N1) 60 1.7 SDI Diesel (60 hv)

        Iskunvaimennin VW Polo Hatchback (6N1) 64 1.9 SDI Diesel (64 hv)

Vaihto: joustintuen – VW Polo 6N1. Tarvitsemasi työkalut:

                        Teräsharja

                        WD-40-monitoimiaine

                        Kuparitahna

                        Momenttiavain

                        Yhdistelmäavain nro 16

                        Yhdistelmäavain nro 17

                        Hylsyavain nro 7

                        Hylsyavain nro 16

                        Hylsyavain nro 17

                        Torx-kärkihylsy T20

                        Iskunvaimentimen hylsy DD#5,2

                        Vannehylsy nro 17

                        Kiintolenkkiavain

                        Kierreleuan väännin

                        Hydraulinen kierrejousipuristin

                        Vaihteistonostin

                        Jarrukiila

Osta työkaluja

Vaihto: joustintuen – VW Polo 6N1. AUTODOC suosittelee:

Molemmat takajousituksen joustintuet täytyy vaihtaa samalla kertaa.
Takajousituksen oikea ja vasen joustintuki vaihdetaan samalla tavalla.
Huom! Kaikki työ VW Polo 6N1 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihto seuraavassa järjestyksessä:

Vaihe 1

Avaa takaluukku.
Vaihe 2

Siirrä kokoontaitettavaa hyllyä ja irrota se kiinnikkeistään. Kun teet näin, pääset käsiksi sivuverhoilun muovipaneeleihin.
Vaihe 3

Löysää tavaratilan sivujen pehmusteen kiinnike.
Vaihe 4

Irrota pehmuste tavaratilan sivuilta.
Vaihe 5

Taita takapenkkien selkänojat.
Vaihe 6

Ruuvaa irti sivuverhoilun muovipaneelien kiinnikkeet. Käytä Torx-avainta T20. Käytä hylsyä nro 7. Käytä kiintolenkkiavainta.
Vaihe 7

Irrota muovikansi sivuilta.
Vaihe 8

Irrota joustintuen kiinnikkeen suojus.
Vaihe 9

Puhdista joustintuen kiinnityksen ylempi kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 10

Kierrä joustintuen ylin kiinnike irti. Käytä yhdistelmäavainta nro 16. Käytä iskunvaimentimen hylsyä DD№5,2. Käytä kiintolenkkiavainta.
Vaihe 11

Kierrä joustintuen ylin kiinnike irti. Käytä yhdistelmäavainta nro 17. Käytä iskunvaimentimen hylsyä DD№5,2. Käytä kiintolenkkiavainta.
Vaihe 12

Tue pyörät kiiloilla.

Vaihe 13

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 14

Nosta auton perä ylös ja tue se.
Vaihe 15

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. VW Polo 6N1
Vaihe 16

Irrota pyörä.
Vaihe 17

Tue takajousituksen palkkia. Käytä vaihteistonostinta.
Vaihe 18

Puhdista joustintuen alempi kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 19

Kierrä irti joustintuen alemmat kiinnikkeet. Käytä yhdistelmäavainta nro 16. Käytä hylsyä nro 16. Käytä kierreleuan väännintä.

AUTODOC suosittelee:
VW Polo 6N1 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 20

Poista tuki taka-akselipalkin alta.

AUTODOC suosittelee:
VW Polo 6N1 – Älä laske vaihteistonostinta liian nopeasti, jotta auton komponentit ja mekanismit eivät vaurioidu.
Vaihe 21

Irrota kiinnityspultti.
Vaihe 22

Irroita joustintuki.
Vaihe 23

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: joustintuen – VW Polo 6N1. Ammattilaiset suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 24

Purista jousi.
Vaihe 25

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 26

Irroita joustintuen kiertokangen mutteri. Käytä yhdistelmäavainta nro 17. Käytä iskunvaimentimen hylsyä DD№5,2. Käytä kiintolenkkiavainta.
Vaihe 27

Irroita yläjoustintuen laakeri.
Vaihe 28

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.

AUTODOC suosittelee:
Vaihto: joustintuen – VW Polo 6N1. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.
Vaihe 29

Vapauta kierrejousi.
Vaihe 30

Irroita jousi.
Vaihe 31

Irrota vanha iskunvaimennin hydraulisesta kierrejousipuristimesta.

Vaihto: joustintuen – VW Polo 6N1. AUTODOCin asiantuntijat suosittelevat:
Pumppaa uutta iskunvaimenninta manuaalisesti 3-5 kertaa ennen sen asentamisesta.
Vaihe 32

Laita uusi iskunvaimennin hydrauliseen kierrejousipuristimeen.
Vaihe 33

Aseta jousi iskunvaimentimeen.
Vaihe 34

Purista jousi.
Vaihe 35

Asenna pölysuoja ja pohjaanlyöntikumi uuteen iskunvaimentimeen.
Vaihe 36

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 37

Kiristä iskunvaimentimen männänvarren mutteri. Käytä yhdistelmäavainta nro 17. Käytä iskunvaimentimen hylsyä DD№5,2. Käytä momenttiavainta. Kiristä sitä 20 Nm vääntömomentilla.

AUTODOC suosittelee:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 38

Lopeta jousen painaminen.
Vaihe 39

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 40

Poista asennettu joustintuki.
Vaihe 41

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 42

Asenna iskunvaimennin pyöränkoteloon.

AUTODOC suosittelee:
VW Polo 6N1 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 43

Asenna kiinnityspultti.
Vaihe 44

Tue takajousituksen palkkia. Käytä vaihteistonostinta.
Vaihe 45

Kiristä joustintuen alemmat kiinnikkeet. Käytä yhdistelmäavainta nro 17. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 55 Nm vääntömomentilla.
Vaihe 46

Irroita taka-akselin palkin alapuolella sijaitse tuki.

AUTODOC suosittelee:
Vaihto: joustintuen – VW Polo 6N1. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 47

Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 48

Puhdista vanteen kiinnityskohta. Käytä teräsharjaa.
Vaihe 49

Käsittele se pinta, jossa pyörän vanne osuu jarrurumpuun. Käytä kuparitahnaa.
Vaihe 50

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. VW Polo 6N1
Vaihe 51

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 52

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 110 Nm vääntömomentilla.
Vaihe 53

Poista tunkit ja kiilat.
Vaihe 54

Kiristä joustintuen yläkiinnikkeet. Käytä yhdistelmäavainta nro 17. Käytä iskunvaimentimen hylsyä DD№5,2. Käytä momenttiavainta. Kiristä sitä 20 Nm vääntömomentilla.
Vaihe 55

Kiristä joustintuen yläkiinnikkeet. Käytä yhdistelmäavainta nro 16. Käytä iskunvaimentimen hylsyä DD№5,2. Käytä momenttiavainta. Kiristä sitä 20 Nm vääntömomentilla.
Vaihe 56

Huolla joustintuen tuennan ylempi kiinnike. Käytä kuparitahnaa.
Vaihe 57

Asenna joustintuen kiinnikkeen suojus.
Vaihe 58

Asenna sivujen muovikansi.
Vaihe 59

Ruuvaa verhoilun muovisen sivupaneelin kiinnikkeet. Käytä Torx-avainta T20. Käytä hylsyä nro 7. Käytä kiintolenkkiavainta.
Vaihe 60

Kiinnitä tavaratilan sivujen pehmuste.
Vaihe 61

Ruuvaa tavaratilan sivujen pehmusteen kiinnike kiinni.

Vaihe 62

Palauta penkki alkuperäiseen asentoon.
Vaihe 63

Asenna kokoonpantava hylly asennuskohtaansa.
Vaihe 64

Sulje takaluukun kansi.
