Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 1.8 TSI … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

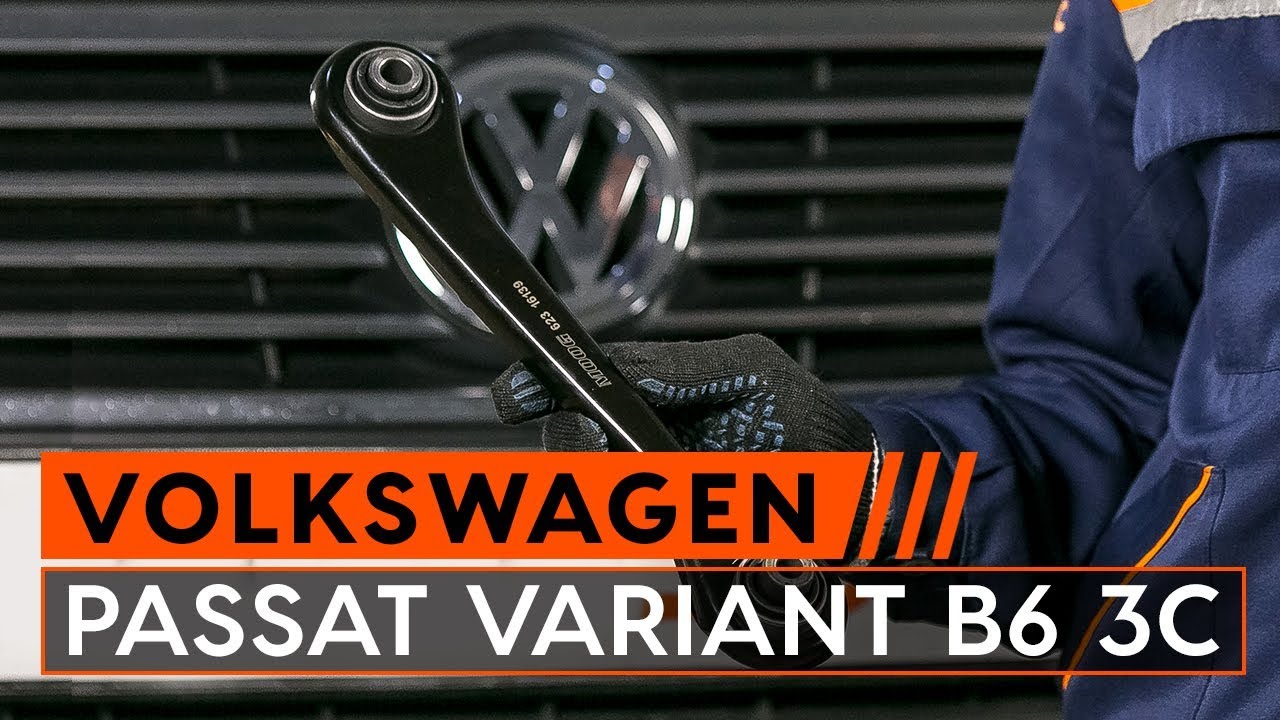

Kuinka vaihtaa taka alatukivarsi VW PASSAT VARIANT B6 3C -merkkiseen autoon [OHJEVIDEO AUTODOC]

Kuinka vaihtaa takimmainen alatukivarsi VW Passat 3C B6 Variant-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Alatukivarsi Passat Variant (3C5) -malliin ja muihin VW-malleihin

Tukivarsi

Tukivarsisarja, pyörien tuenta

Tanko, pyöränripustus

        Tukivarsi VW Passat Variant (3C5) 2.0 TDI Diesel (120 hv)

        Tukivarsi VW Passat Variant (3C5) 1.6 FSI Bensiini (115 hv)

        Tukivarsi VW Passat Variant (3C5) 1.9 TDI Diesel (105 hv)

        Tukivarsi VW Passat Variant (3C5) 2.0 TDI 16V Diesel (140 hv)

        Tukivarsi VW Passat Variant (3C5) 1.6 Bensiini (102 hv)

        Tukivarsi VW Passat Variant (3C5) 2.0 TDI Diesel (122 hv)

        Tukivarsi VW Passat Variant (3C5) 2.0 TDI Diesel (136 hv)

        Tukivarsi VW Passat Variant (3C5) 2.0 TDI Diesel (170 hv)

        Tukivarsi VW Passat Variant (3C5) 2.0 TFSI Bensiini (200 hv)

Vaihto: takimmainen alatukivarsi – VW Passat Variant B6. Tarvitsemasi työkalut:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Yhdistelmäavain nro 18

                        Yhdistelmäavain nro 21

                        Hylsyavain nro 18

                        Hylsyavain nro 21

                        XZN-hylsy nro 10

                        Vannehylsy nro 17

                        Kiintolenkkiavain

                        Momenttiavain

                        Tasapäinen Ruuvimeisseli

                        Sorkkarauta

                        Vaihteistonostin

                        Jarrukiila

Osta työkaluja

Vaihto: takimmainen alatukivarsi – VW Passat 3C5. Ammattilaiset suosittelevat:

Vaihto suoritetaan samalla tavalla alatukivarren oikealle ja vasemmalle puolelle.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: takimmainen alatukivarsi – VW Passat 3C B6 Variant. Käytä seuraavaa menetelmää:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3

Nosta auton perä ylös ja tue se.

Vaihe 4

Ruuvaa pyöränpultit irti.

Vaihto: takimmainen alatukivarsi – VW Passat Variant B6. AUTODOC suosittelee:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista tukivarren kaikki jouset. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Ruuvaa irti kiinnike, joka yhdistää kolmiotukivarren takana olevaan olka-akseliin. Käytä yhdistelmäavainta nro 21. Käytä hylsyä nro 21. Käytä kiintolenkkiavainta.
Vaihe 8

Puhdista kallistuksenvakaajan laakerin kannakkeiden kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 9

Ruuvaa irti kallistuksenvakaajan laakerin kannakkeiden kiinnikkeet. Käytä XZN-hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 10

Ruuvaa irti kiinnikkeet, jotka yhdistävät kolmiotukivarren takana olevaan apurunkoon. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 11

Irrota kiinnityspultti. Käytä tasapäistä ruuvimeisseliä. Käytä sorkkarautaa.

Vaihe 12

Irroita tukivarsi. Käytä sorkkarautaa.
Vaihe 13

Asenna uusi tukivarsi paikoilleen. Käytä sorkkarautaa.
Vaihe 14

Asenna kiinnityspultti. Käytä sorkkarautaa.
Vaihe 15

Ruuvaa kiinni kiinnike, joka yhdistää kolmiotukivarren takana olevaan apurunkoon. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 16

Ruuvaa kallistuksenvakaajan laakerin kannakkeiden kiinnikkeet. Käytä XZN-hylsyä nro 10. Käytä momenttiavainta. Kiristä sitä 45 Nm vääntömomentilla.
Vaihe 17

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 18

Kiristä kiinnike, joka yhdistää tukivarren takana olevaan olka-akseliin. Käytä yhdistelmäavainta nro 21. Käytä hylsyä nro 21. Käytä momenttiavainta. Kiristä sitä 90 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 19

Kiristä kiinnike, joka yhdistää kolmiotukivarren takana olevaan apurunkoon. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 95 Nm vääntömomentilla.
Vaihe 20

irroita tuki olka-akselin alaosasta.

AUTODOC suosittelee:
Vaihto: takimmainen alatukivarsi – VW Passat 3C5. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 21

Käsittele kaikki tukivarren jouset. Käytä kuparitahnaa.
Vaihe 22

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 23

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

Vaihto: takimmainen alatukivarsi – VW Passat 3C B6 Variant. AUTODOCin vinkki:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 24

Asenna pyörä.

Vaihto: takimmainen alatukivarsi – VW Passat Variant B6. Ammattilaiset suosittelevat:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 25

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 26

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 27

Poista tunkit ja kiilat.
