Osakategorian Jarrupala, levyjarru suositeltu vaihtoväli: 30000 km

Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Passat Sedan (3C2) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

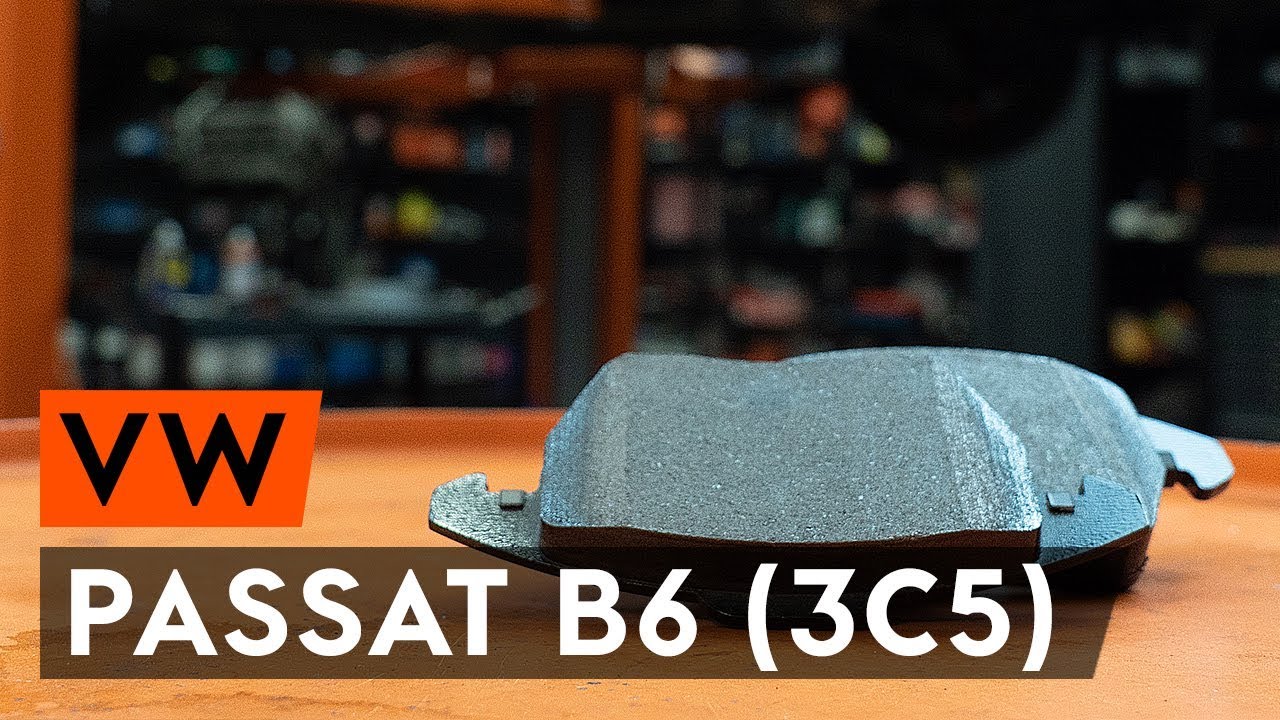

Kuinka vaihtaa etu jarrupalat VW PASSAT B6 (3C5) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Vaihto: jarrupalat – Passat Variant B6. Tarvitsemasi työkalut:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Jarrurasva

                        Kuparitahna

                        Kuusiokolokärki nro h7.

                        Vannehylsy nro 17

                        Jarrusatulan männän kääntötyökalu

                        Kiintolenkkiavain

                        Momenttiavain

                        Sorkkarauta

                        Jarrukiila

Kaikki vaihdettavat osat – Jarrupalat Passat Variant (3C5) -malliin ja muihin VW-malleihin

VW Passat Sedan (3C2) 2.0 TDI

VW Passat Variant (3C5) 2.0 TDI

Vaihto: jarrupalat – VW Passat 3C5. AUTODOCin asiantuntijoiden vinkki:

Vaihda jarrupalat aina parettain akselia kohden. Tämä parantaa jarrutustehoa.
Kaikki saman akselin jarrupalat vaihdetaan samalla tavalla.
Huom! Kaikki työ Passat B6 3C Variant -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.Irrota jarrunestesäiliön korkki.
Vaihe 2

Tue pyörät kiiloilla.
Vaihe 3

Löysää pyörän asennuspultteja.Käytä vannehylsyä nro 17.
Vaihe 4

Nosta auton keula ylös ja tue se.
Vaihe 5

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:

Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Passat 3C5
Vaihe 6

Irrota pyörä.
Vaihe 7

Avaa jarrupalat.Käytä sorkkarautaa.
Vaihe 8

Irroita jarrusatulan liukutappien pölysuojusten päällykset.Käytä sorkkarautaa.
Vaihe 9

Irroita jarrusatulan kiinnikkeet.Käytä kuusiokoloavainta nro H7.Käytä kiintolenkkiavainta.
Vaihe 10

Irrota jarrusatulan pidätinjousi.Käytä sorkkarautaa.
Vaihe 11

Irroita jarrusatula.

Vaihto: jarrupalat – VW Passat Variant B6. Ammattilaiset suosittelevat:

Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.Varmista että jarrusatula ei roiku jarruletkussa.Älä koskaan paina jarrupoljinta jarrusatulan irroittamisen jälkeen. Tämä voi johtaa männän putoamiseen pois jarrusylinteristä, ja tämä puolestaan jarrunestevuotoihin ja paineenmenetykseen järjestelmässä.Tarkista jarrusatulan tuki, jarrusatulan liukutapit ja liukutappien kumit. Puhdista ne. Vaihda ne tarpeen vaatiessa.
Vaihe 12

Irroita jarrupalat.

AUTODOC suosittelee:

Mittaa jarrulevyn paksuus.Osa tulee vaihtaa kun se saavuttaa määrätyn kulumarajansa.
Vaihe 13

Puhdista jarrusatulan kehikko liasta ja pölystä.Käytä teräsharjaa.Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:

Vaihto: jarrupalat – Passat B6 3C Variant. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 14

Käsittele jarrupalat siitä kohdasta, jossa niiden pinta osuu jarrusatulan kannakkeeseen.Levitä jarrurasvaa.
Vaihe 15

Käsittele jarrusatulan mäntä.Käytä jarrunpuhdistusainetta.

Vaihto: jarrupalat – VW Passat 3C B6 Variant. AUTODOC suosittelee:

Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 16

Paina jarrusatulan mäntä sisään.Käytä jarrusatulan männän kääntötyökalua.

Vaihto: jarrupalat – VW Passat Variant B6. Vinkki:

Varmista että levyn pinta on siisti ennen jarrupalojen asentamista.
Vaihe 17

Asenna uudet jarrupalat.

Vaihto: jarrupalat – Passat 3C5. AUTODOCin asiantuntijat suosittelevat:

Varmista että jarrupalat on asennettu pinta jarrulevyä päin.
Vaihe 18

Asenna jarrusatula paikoilleen ja kiinnitä se.Käytä kuusiokoloavainta nro H7.Käytä momenttiavainta.Kiristä sitä 35 Nm vääntömomentilla.
Vaihe 19

Asenna jarrusatulan liukutappien pölysuojusten päällykset takaisin paikoilleen.
Vaihe 20

Asenna jarrukenkien pidikejousi paikoilleen.Käytä sorkkarautaa.
Vaihe 21

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta.Käytä kuparitahnaa.
Vaihe 22

Puhdista jarrulevyn pinta.Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:

Vaihto: jarrupalat – VW Passat B6 3C Variant. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 23

Asenna pyörä.

Vaihto: jarrupalat – Passat 3C5. AUTODOCin asiantuntijat suosittelevat:

Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 24

Ruuvaa pyöränpultit kiinni.Käytä vannehylsyä nro 17.
Vaihe 25

Laske auto ja kiristä pyörän pultit ristikkäin.Käytä vannehylsyä nro 17.Käytä momenttiavainta.Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 26

Poista tunkit ja kiilat.

Vaihto: jarrupalat – Passat B6 3C Variant. AUTODOCin vinkki:

Tarkasta jarrunesteen määrä paisuntaäsäiliössä ja lisää sitä tarvittaessa.
Vaihe 27

Laita jarrunestesäiliön korkki kiinni.

AUTODOC suosittelee:

VW Passat Variant B6 – Käynnistämättä moottoria, paina jarrupoljinta useita kertoja, kunnes tunnet vastustusta.
Vaihe 28

Sulje konepelti.

Vaihto: jarrupalat – VW Passat 3C5. AUTODOC suosittelee:

Aja jarrupalojen vaihtamisen jälkeen ensimmäiset 150-200 km hissunkissun. Vältä tarpeettomia ja tarpeettoman kovia jarrutuksia.
