Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

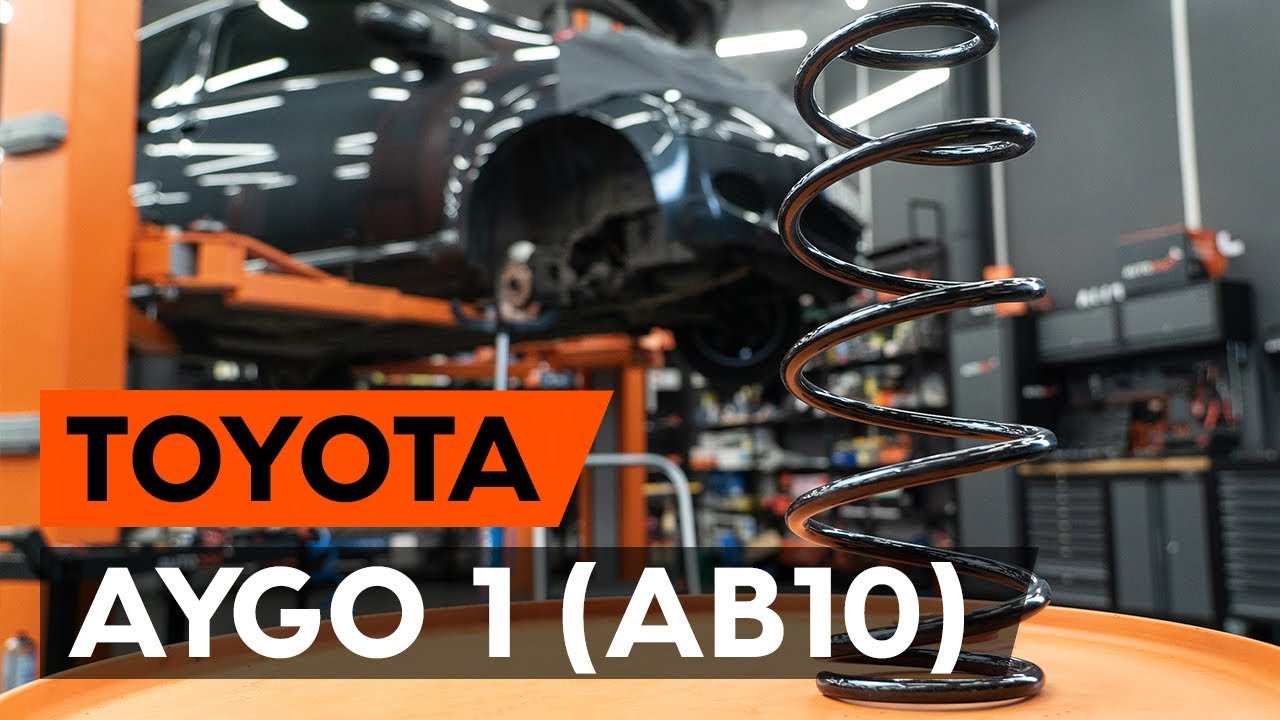

Kuinka vaihtaa etujousi TOYOTA AYGO 1 (AB10) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa jousi eteen Toyota Aygo AB1-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jousi AYGO (WNB1_, KGB1_) -malliin ja muihin TOYOTA-malleihin

Vaihtoehtoiset tuotteet

Jousi (auton jousitus)

F11-70-008-01-VA EIBACH Jousi (auton jousitus)

91,95 EUR

Kauppa

Vaihto: jousi – Toyota Aygo AB1. Luettelo tarvittavista työkaluista:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 17

                      Yhdistelmäavain nro 19

                      XZN-hylsy nro 6

                      Kuusiokolokärki nro H7

                      Hylsyavain nro 15

                      Hylsyavain nro 17

                      12-kulmainen hylsy nro 30

                      Vannehylsy nro 19

                      Kiintolenkkiavain

                      Momenttiavain

                      Meisti

                      Kierreleuan väännin

                      Vasara

                      Tasataltta

                      Sorkkarauta

                      Pyörökärkipihdit

                      Hydraulinen kierrejousipuristin

                      Vaihteistonostin

                      Pallonivelen ulosvedin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: jousi – Toyota Aygo AB1. AUTODOCin vinkki:

Molemmat etujousituksen kierrejouset täytyy vaihtaa samaan aikaan.
Vaihto suoritetaan samalla tavalla etujousituksen vasemmalle ja oikealle kierrejouselle.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: jousi – Toyota Aygo AB1. Suositeltu vaiheiden järjestys:

Vaihe 1

Avaa konepelti.
Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 3

Löysää joustintuen kiinnityksen ylempää kiinnikettä. Käytä yhdistelmäavainta nro 17. Käytä kuusiokoloavainta nro H7.
Vaihe 4

Puhdista pyörännavan mutteri. Levitä WD-40-monitoimiainetta.
Vaihe 5

Väännä vetoakselin kiinnike irti. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.
Vaihe 6

Löysää vetoakselin mutteri. Käytä 12-kulmaista hylsyä nro 30. Käytä kierreleuan väännintä.
Vaihe 7

Tue pyörät kiiloilla.
Vaihe 8

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 9

Nosta auton keula ylös ja tue se.
Vaihe 10

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Toyota Aygo AB1
Vaihe 11

Irrota pyörä.
Vaihe 12

Irroita ABS-anturin johdon kiinnikkeet iskunvaimentimesta.
Vaihe 13

Puhdista ABS-anturin kiinnikkeet ja jarruletkun kiinnikkeet, jotka kiinnittävät ne joustintukeen. Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Irroita jarruletkun kannatin iskunvaimentimesta. Käytä hylsyä nro 15.
Vaihe 15

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä yhdistelmäavainta nro 17. Käytä hylsyä nro 17. Käytä kierreleuan väännintä.
Vaihe 16

Irrota kiinnityspultti.
Vaihe 17

Puhdista tukivarren kaikki jouset. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 18

Irrota sokka. Käytä pyörökärkipihtejä.
Vaihe 19

Irroita pallonivelen kiinnikkeet olka-akselista. Käytä yhdistelmäavainta nro 19.
Vaihe 20

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 21

Irroita alempi tukivarsi olka-akselista. Käytä pallonivelen ulosvedintä. Käytä sorkkarautaa.
Vaihe 22

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä 12-kulmaista hylsyä nro 30.
Vaihe 23

Irroita vetoakseli. Käytä meistiä. Käytä vasaraa.
Vaihe 24

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.
Vaihe 25

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: jousi – Toyota Aygo AB1. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 26

Irroita olkaakseli iskunvaimentimesta. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.

Vaihto: jousi – Toyota Aygo AB1. Ammattilaiset suosittelevat:
Varmista, että olka-akseli on tuettu.
Vaihe 27

Irroita iskunvaimentimen yläpään yläosan kiinnike.

AUTODOC suosittelee:
Toyota Aygo AB1 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 28

Irroita joustintuki.
Vaihe 29

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: jousi – Toyota Aygo AB1. AUTODOCin asiantuntijat suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 30

Purista jousi.
Vaihe 31

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 32

Irroita joustintuen kiertokangen mutteri. Käytä yhdistelmäavainta nro 17. Käytä XZN-hylsyä nro 6. Käytä kiintolenkkiavainta.
Vaihe 33

Irroita yläjoustintuen laakeri.
Vaihe 34

Vapauta kierrejousi.
Vaihe 35

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.

AUTODOC suosittelee:
Vaihto: jousi – Toyota Aygo AB1. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.
Vaihe 36

Irroita jousi.
Vaihe 37

Aseta jousi iskunvaimentimeen.
Vaihe 38

Asenna suojakumi ja pohjaanlyöntikumi iskunvaimentimeen.
Vaihe 39

Purista jousi.
Vaihe 40

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 41

Kiristä iskunvaimentimen männänvarren mutteri. Käytä yhdistelmäavainta nro 17. Käytä XZN-hylsyä nro 6. Käytä momenttiavainta. Kiristä sitä 33 Nm vääntömomentilla.

Vaihto: jousi – Toyota Aygo AB1. AUTODOCin vinkki:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 42

Lopeta jousen painaminen.
Vaihe 43

Poista asennettu joustintuki.
Vaihe 44

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 45

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet. Älä kiristä sitä.

AUTODOC suosittelee:
Toyota Aygo AB1 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 46

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 47

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 48

Puhdista vetoakselin CV-nivelen urat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 49

Käsittele vetoakselin vakionopeusnivelen uria. Käytä kuparitahnaa.
Vaihe 50

Kytke vetoakseli pyörännapaan.
Vaihe 51

Kiinnitä alatukivarsi olka-akseliin. Käytä sorkkarautaa.
Vaihe 52

Ruuvaa kiinnikkeet kiinni palloniveleen. Käytä yhdistelmäavainta nro 19.
Vaihe 53

Asenna kiinnityspultti.
Vaihe 54

Ruuvaa kiinnike kiinni, joka yhdistää iskunvaimentimen ja olka-akselin. Käytä hylsyä nro 17. Käytä yhdistelmäavainta nro 17.
Vaihe 55

Kiinnitä jarruletkun kannatin iskunvaimentimeen. Käytä hylsyä nro 15.
Vaihe 56

Kytke ABS-anturin johdon kiinnikkeet iskunvaimentimeen.
Vaihe 57

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 52 Nm vääntömomentilla.
Vaihe 58

Kiristä pallonivelen kiinnikkeet. Käytä yhdistelmäavainta nro 19. Käytä momenttiavainta. Kiristä sitä 98 Nm vääntömomentilla.
Vaihe 59

Asenna sokka paikoilleen.

Vaihe 60

Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 61

Irroita vetoakselin mutteri. Käytä 12-kulmaista hylsyä nro 30.
Vaihe 62

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 63

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jousi – Toyota Aygo AB1. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 64

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. Toyota Aygo AB1
Vaihe 65

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 66

Laske autoa.
Vaihe 67

Kiristä vetoakselin mutteri. Käytä 12-kulmaista hylsyä nro 30. Käytä momenttiavainta. Kiristä sitä 216 Nm vääntömomentilla.
Vaihe 68

Aseta vetoakselin kiinnike takaisin paikoilleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.
Vaihe 69

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä yhdistelmäavainta nro 17. Käytä kuusiokoloavainta nro H7. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.
Vaihe 70

Kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 103 Nm vääntömomentilla.
Vaihe 71

Poista tunkit ja kiilat.

Vaihe 72

Ota suojapeite pois.
Vaihe 73

Sulje konepelti.
