Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

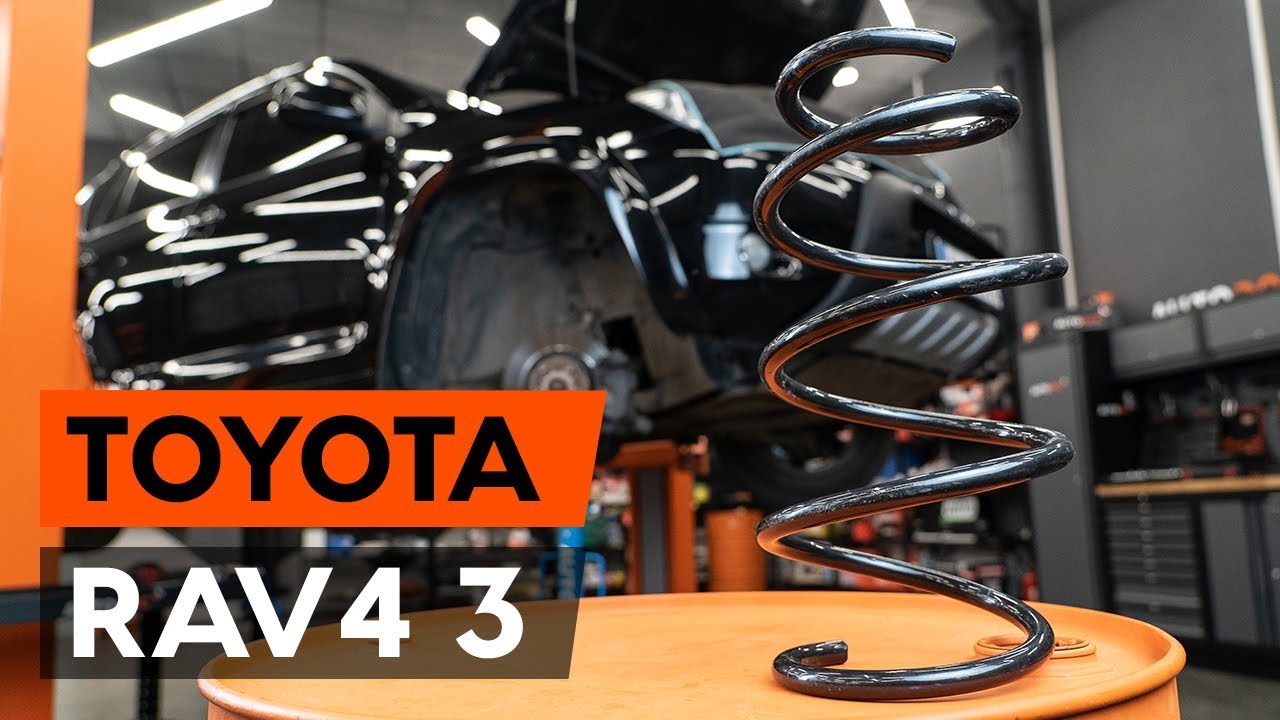

Kuinka vaihtaa etujousi TOYOTA RAV 4 3 (XA30) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa jousi eteen Toyota RAV4 III-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jousi RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) -malliin ja muihin TOYOTA-malleihin

Jousi (auton jousitus)

Kierrejousen välikumi

Kuinka vaihtaa Jousi (auton jousitus) TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) -malliin – vinkkejä auton asianmukaiseen huoltoon

Jousi (auton jousitus) TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Bensiini (152 hv)

Yksinkertaiset tee se itse -korjausvaiheet - kuinka vaihtaa Jousi (auton jousitus) TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) -malliin

Jousi (auton jousitus) TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) Bensiini (148 hv)

Vaihto: jousi – Toyota RAV4 III. Työkalut, joita saatat tarvita:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Yhdistelmäavain nro 22

                        Hylsyavain nro 14

                        Hylsyavain nro 17

                        Hylsyavain nro 19

                        Hylsyavain nro 22

                        Vannehylsy nro 21

                        Kiintolenkkiavain

                        Momenttiavain

                        Kierreleuan väännin

                        Yleiskäyttöinen hihnapyörän pidin

                        Hydraulinen kierrejousipuristin

                        Vaihteistonostin

                        Lokasuojan suojapeite

                        Jarrukiila

Osta työkaluja

Vaihto: jousi – Toyota RAV4 III. Ammattilaiset suosittelevat:

Molemmat etujousituksen kierrejouset täytyy vaihtaa samaan aikaan.
Vaihto suoritetaan samalla tavalla etujousituksen vasemmalle ja oikealle kierrejouselle.
Varoitus! Sammuta moottori ennen työn aloittamista – Toyota RAV4 III.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.
Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 3

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 4

Löysää joustintuen kiinnityksen ylempää kiinnikettä. Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.
Vaihe 5

Tue pyörät kiiloilla.
Vaihe 6

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 21.
Vaihe 7

Nosta auton keula ylös ja tue se.
Vaihe 8

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Toyota RAV4 III
Vaihe 9

Irrota pyörä.
Vaihe 10

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 11

Irroita mutteri ja irroita kallistuksenvakaajan yhdystanko iskunvaimentimesta. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 12

Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 13

Irroita jarruletkun kannatin iskunvaimentimesta. Käytä hylsyä nro 14.
Vaihe 14

Irroita johdot ja jarruletku iskunvaimentimessa olevasta pidikkeestä.
Vaihe 15

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä yhdistelmäavainta nro 22. Käytä hylsyä nro 22. Käytä kiintolenkkiavainta. Käytä kierreleuan väännintä.
Vaihe 16

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 17

Irroita olkaakseli iskunvaimentimesta.
Vaihe 18

Irroita iskunvaimentimen yläpään yläosan kiinnike.

AUTODOC suosittelee:
Toyota RAV4 III – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 19

Irroita joustintuki.
Vaihe 20

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: jousi – Toyota RAV4 III. AUTODOCin asiantuntijat suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 21

Purista jousi.
Vaihe 22

Irrota joustintuen kiinnikkeen suojus.
Vaihe 23

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 24

Irroita joustintuen kiertokangen mutteri. Käytä yleiskäyttöistä hihnapyörän pidintä. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 25

Irroita yläjoustintuen laakeri.
Vaihe 26

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.

AUTODOC suosittelee:
Vaihto: jousi – Toyota RAV4 III. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.
Vaihe 27

Vapauta kierrejousi.
Vaihe 28

Irroita jousi.
Vaihe 29

Aseta jousi iskunvaimentimeen.
Vaihe 30

Purista jousi.

Vaihe 31

Asenna suojakumi ja pohjaanlyöntikumi iskunvaimentimeen.
Vaihe 32

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 33

Kiristä iskunvaimentimen männänvarren mutteri. Käytä yleiskäyttöistä hihnapyörän pidintä. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 47 Nm vääntömomentilla.

Vaihto: jousi – Toyota RAV4 III. AUTODOC suosittelee:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 34

Lopeta jousen painaminen.
Vaihe 35

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 36

Asenna joustintuen kiinnikkeen suojus.
Vaihe 37

Poista asennettu joustintuki.
Vaihe 38

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 39

Käsittele joustintuen asennuspaikat. Käytä kuparitahnaa.
Vaihe 40

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 41

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet. Älä kiristä sitä.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni. Toyota RAV4 III
Vaihe 42

Käsittele olka-akselin kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 43

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 44

Ruuvaa kiinnike kiinni, joka yhdistää iskunvaimentimen ja olka-akselin. Käytä hylsyä nro 22. Käytä yhdistelmäavainta nro 22.
Vaihe 45

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: jousi – Toyota RAV4 III. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 46

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä hylsyä nro 22. Käytä yhdistelmäavainta nro 22. Käytä momenttiavainta. Kiristä sitä 240 Nm vääntömomentilla.
Vaihe 47

Kiinnitä jarruletku joustintukeen. Kytke ABS-anturin johdon kiinnikkeet iskunvaimentimeen.
Vaihe 48

Kiinnitä jarruletkun kannatin iskunvaimentimeen. Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.

Vaihe 49

Asenna kallistuksenvakaajan yhdystanko paikoilleen.

Vaihe 50

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 74 Nm vääntömomentilla.
Vaihe 51

Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 52

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 53

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jousi – Toyota RAV4 III. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 54

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. Toyota RAV4 III
Vaihe 55

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 21.
Vaihe 56

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.
Vaihe 57

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 103 Nm vääntömomentilla.
Vaihe 58

Poista tunkit ja kiilat.
Vaihe 59

Ota suojapeite pois.
Vaihe 60

Sulje konepelti.
