Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

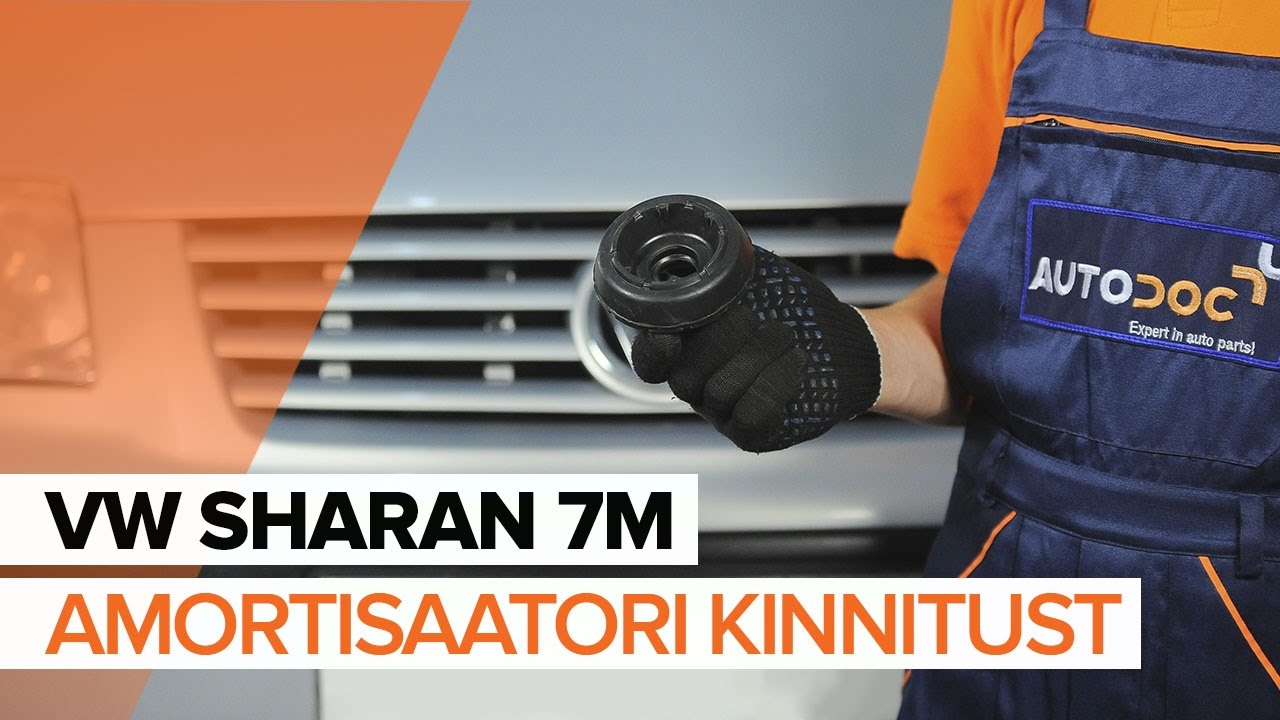

Kuinka vaihtaa eteen jousijalan tukilaakeri VW SHARAN 7M -merkkiseen autoon OHJEVIDEO | AUTODOC

Kuinka vaihtaa jousijalan tukilaakeri eteen VW Sharan 1-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Jousijalan Tukilaakeri SHARAN (7M8, 7M9, 7M6) -malliin ja muihin VW-malleihin

Jousijalan tukilaakeri

        Jousijalan tukilaakeri Sharan I (7M8, 7M9, 7M6) Diesel (90 hv)

        Jousijalan tukilaakeri Sharan I (7M8, 7M9, 7M6) Bensiini (115 hv)

        Jousijalan tukilaakeri Sharan I (7M8, 7M9, 7M6) Bensiini (174 hv)

        Jousijalan tukilaakeri Sharan I (7M8, 7M9, 7M6) Bensiini (174 hv)

        Jousijalan tukilaakeri Sharan I (7M8, 7M9, 7M6) Diesel (110 hv)

        Jousijalan tukilaakeri Sharan I (7M8, 7M9, 7M6) Bensiini (150 hv)

        Jousijalan tukilaakeri Sharan I (7M8, 7M9, 7M6) Diesel (136 hv)

        Jousijalan tukilaakeri Sharan I (7M8, 7M9, 7M6) Bensiini (204 hv)

        Jousijalan tukilaakeri Sharan I (7M8, 7M9, 7M6) Bensiini (204 hv)

Vaihto: jousijalan tukilaakeri – VW Sharan 1. Luettelo tarvittavista työkaluista:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Hylsyavain nro 10

                        Hylsyavain nro 18

                        Hylsyavain nro 19

                        Hylsyavain nro 22

                        Hylsyavain nro 27

                        Yhdistelmäavain nro 18

                        Kuusiokolokärki nro H6.

                        Vannehylsy nro 17

                        Kiintolenkkiavain

                        Momenttiavain

                        Vasara

                        Tasataltta

                        Pallonivelen ulosvedin

                        Lokasuojan suojapeite

                        Jarrukiila

Osta työkaluja

Vaihto: jousijalan tukilaakeri – VW Sharan 1. AUTODOCin vinkki:

Etujousituksen oikean ja vasemman joustintuen laakerit vaihdetaan samalla tavalla.
Kaikki etujoustintukien kiinnikkeet täytyy vaihtaa samanaikaisesti.
Huom! Kaikki työ VW Sharan 1 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.

Vaihe 3

Nosta auton keula ylös ja tue se.

Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. VW Sharan 1
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 7

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 8

Irroita kallistuksenvakaajan yhdystanko.
Vaihe 9

Puhdista vetoakselin kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 10

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä hylsyä nro 27. Käytä kiintolenkkiavainta.
Vaihe 11

Irrota kiinnityspultti.

Vaihe 12

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 13

Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 14

Irroita raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.
Vaihe 15

Puhdista kiinnikkeet, jotka yhdistävät pallonivelen jousituksen ohjausvarteen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 16

Ruuvaa irti kiinnikkeet, jotka kiinnittävät pallonivelen jousen ohjausvarteen. Käytä hylsyä nro 22. Käytä kiintolenkkiavainta.
Vaihe 17

Irroita pallonivel tukivarresta. Käytä pallonivelen ulosvedintä.
Vaihe 18

Irroita vetoakseli.

Vaihto: jousijalan tukilaakeri – VW Sharan 1. AUTODOCin vinkki:
Varmista, että vetoakseli on kuormitettuna (kun autoa on nostettu tunkilla).
Vaihe 19

Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 20

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 21

Irrota kiinnityspultti.
Vaihe 22

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.
Vaihe 23

Irroita olkaakseli iskunvaimentimesta.

Vaihto: jousijalan tukilaakeri – VW Sharan 1. AUTODOC suosittelee:
Varmista, että olka-akseli on tuettu.
Vaihe 24

Laske autoa.

Vaihe 25

Avaa konepelti.
Vaihe 26

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 27

Kierrä irti tuulilasinpyyhkimen mekanismin paneelin kiinnikkeet. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 28

Poista paneeli, joka on yhdistetty tuulilasinpyyhkimen mekanismiin.
Vaihe 29

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 30

Irroita iskunvaimentimen yläpään yläosan kiinnike. Käytä hylsyä nro 19. Käytä kuusiokoloavainta nro H6. Käytä kiintolenkkiavainta.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti. VW Sharan 1
Vaihe 31

Irroita joustintuki.
Vaihe 32

Irroita yläjoustintuen laakeri.

Vaihto: jousijalan tukilaakeri – VW Sharan 1. Ammattilaiset suosittelevat:
Tarkasta iskunvaimentimen pölysuojan ja pohjaanlyöntikumin kunto. Vaihda tarvittaessa.
Vaihe 33

Puhdista joustintuen laakerin asennuspaikka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 34

Asenna uusi iskunvaimentimen yläpäänlaakeri paikoilleen.
Vaihe 35

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 36

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet.

AUTODOC suosittelee:
VW Sharan 1 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 37

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä hylsyä nro 19. Käytä kuusiokoloavainta nro H6. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.
Vaihe 38

Asenna paneeli, joka on yhdistetty tuulilasinpyyhkimen mekanismiin.
Vaihe 39

Kierrä kiinni tuulilasinpyyhkimen mekanismin paneelin kiinnikkeet. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 40

Ota suojapeite pois.

Vaihe 41

Sulje konepelti.
Vaihe 42

Nosta auton keula ylös ja tue se.
Vaihe 43

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.

Vaihe 44

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 45

Liitä pallonivel ohjausvarteen.

Vaihe 46

Kiristä pallonivelen kiinnikkeet. Käytä hylsyä nro 22. Käytä momenttiavainta. Kiristä sitä 30 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 47

Puhdista vetoakselin CV-nivelen urat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 48

Kytke vetoakseli pyörännapaan.
Vaihe 49

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.

Vaihe 50

Asenna kiinnityspultti.

Vaihe 51

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 110 Nm vääntömomentilla.
Vaihe 52

Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 53

Asenna kallistuksenvakaajan yhdystanko paikoilleen.
Vaihe 54

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 62 Nm vääntömomentilla.
Vaihe 55

Käsittele kaikki kallistuksenvakaajan nivelet. Käytä kuparitahnaa.
Vaihe 56

Asenna ja kiristä vetoakselin pultti.

Vaihe 57

Kiristä pultti, joka kiinnittää vetoakselin pyörännapaan. Käytä hylsyä nro 27. Käytä momenttiavainta. Kiristä sitä 150 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 58

Kiinnitä raidetangon pää kiinni olka-akseliin.

Vaihe 59

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 30 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 60

Käsittele kiinnike, joka yhdistää raidetangon pään olka-akseliin. Käytä kuparitahnaa.
Vaihe 61

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 62

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: jousijalan tukilaakeri – VW Sharan 1. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 63

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. VW Sharan 1
Vaihe 64

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 65

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 170 Nm vääntömomentilla.
Vaihe 66

Poista tunkit ja kiilat.
