Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.7, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4 … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

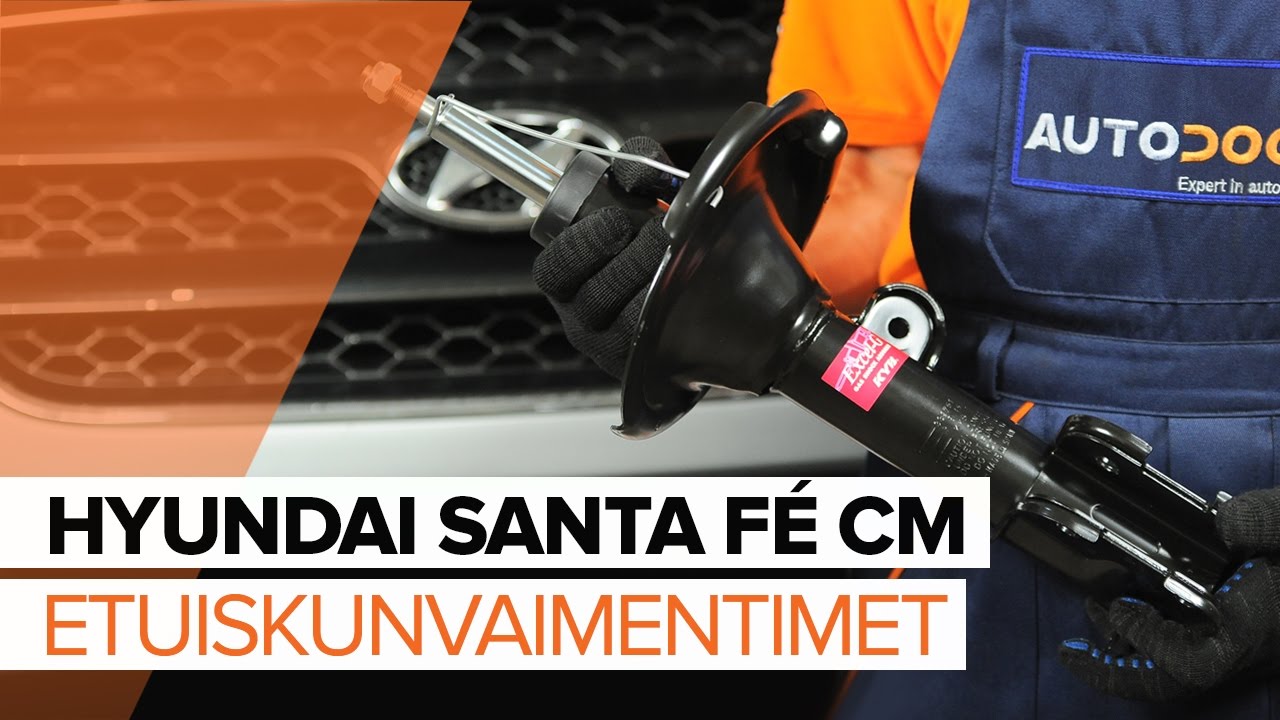

Kuinka vaihtaa Etuiskunvaimentimet HYUNDAI SANTA FÉ CM merkkiseen autoon [OHJEVIDEO]

Kuinka vaihtaa joustintuki eteen Hyundai Santa Fe CM-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Iskunvaimentimet SANTA FÉ II (CM) -malliin ja muihin HYUNDAI-malleihin

Vaihtoehtoiset tuotteet

Iskunvaimennin

Vaihto: joustintuen – Hyundai Santa Fe CM. Työkalut, joita saatat tarvita:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Momenttiavain

                      Yhdistelmäavain nro 19

                      Hylsyavain nro 14

                      Hylsyavain nro 17

                      Hylsyavain nro 19

                      Vannehylsy nro 21

                      Kiintolenkkiavain

                      Hydraulinen kierrejousipuristin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: joustintuen – Hyundai Santa Fe CM. AUTODOCin asiantuntijat suosittelevat:

Molemmat etujousituksen joustintuet täytyy vaihtaa yhtä aikaa.
Etujousituksen oikea ja vasen joustintuki vaihdetaan samalla tavalla.
Huom! Kaikki työ Hyundai Santa Fe CM -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 21.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Hyundai Santa Fe CM
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 8

Irroita kallistuksenvakaajan yhdystanko.

Vaihe 9

Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 10.1

Kierrä joustintuen olka-akseliin yhdistävät kiinnikkeet irti.

Vaihe 10.2

Käytä yhdistelmäavainta nro 19. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 11

Irroita ABS-anturin johdot.
Vaihe 12

Irrota kiinnitysruuvit.
Vaihe 13

Irroita olkaakseli iskunvaimentimesta.
Vaihe 14

Laske autoa.
Vaihe 15

Avaa konepelti.
Vaihe 16

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 17

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 18

Ruuvaa irti joustintuen ylemmät kiinnikkeet. Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.

AUTODOC suosittelee:
Hyundai Santa Fe CM – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 19

Irroita joustintuki.
Vaihe 20

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: joustintuen – Hyundai Santa Fe CM. AUTODOCin asiantuntijoiden vinkki:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 21

Purista jousi.
Vaihe 22

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 23

Irroita joustintuen kiertokangen mutteri. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 24

Irroita yläjoustintuen laakeri.
Vaihe 25

Vapauta kierrejousi.
Vaihe 26

Irroita jousi.
Vaihe 27

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.

AUTODOC suosittelee:
Vaihto: joustintuen – Hyundai Santa Fe CM. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.
Vaihe 28

Irrota vanha iskunvaimennin hydraulisesta kierrejousipuristimesta.

Vaihto: joustintuen – Hyundai Santa Fe CM. AUTODOCin asiantuntijoiden vinkki:
Pumppaa uutta iskunvaimenninta manuaalisesti 3-5 kertaa ennen sen asentamisesta.
Vaihe 29

Laita uusi iskunvaimennin hydrauliseen kierrejousipuristimeen.
Vaihe 30

Asenna pölysuoja ja pohjaanlyöntikumi uuteen iskunvaimentimeen.
Vaihe 31

Asenna jousi paikoilleen.
Vaihe 32

Purista jousi.
Vaihe 33

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 34

Kiristä iskunvaimentimen männänvarren mutteri. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 64 Nm vääntömomentilla.

Vaihto: joustintuen – Hyundai Santa Fe CM. AUTODOCin asiantuntijat suosittelevat:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 35

Lopeta jousen painaminen.

Vaihe 36

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 37

Poista asennettu joustintuki.
Vaihe 38

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 39

Varmista iskunvaimentimen ylempien kiinnikkeiden kiinnitys.

AUTODOC suosittelee:
Hyundai Santa Fe CM – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 40

Kiristä joustintuen ylemmät kiinnikkeet (3 kappaletta). Käytä hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 45 Nm vääntömomentilla.
Vaihe 41

Käsittele joustintuen kiinnityksen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 42

Ota suojapeite pois.

Vaihe 43

Sulje konepelti.
Vaihe 44

Nosta auton keula ylös ja tue se.
Vaihe 45

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 46

Asenna kiinnityspultit.

Vaihe 47

Kytke ABS-anturin johdot.
Vaihe 48

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä yhdistelmäavainta nro 19. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 152 Nm vääntömomentilla.
Vaihe 49

Asenna kallistuksenvakaajan yhdystanko paikoilleen.

Vaihe 50

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 65 Nm vääntömomentilla.
Vaihe 51

Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 52

Puhdista vanteen kiinnityskohta. Käytä teräsharjaa.

Vaihe 53

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 54

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: joustintuen – Hyundai Santa Fe CM. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 55

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. Hyundai Santa Fe CM
Vaihe 56

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 21.
Vaihe 57

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 21. Käytä momenttiavainta. Kiristä sitä 108 Nm vääntömomentilla.
Vaihe 58

Poista tunkit ja kiilat.
