Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

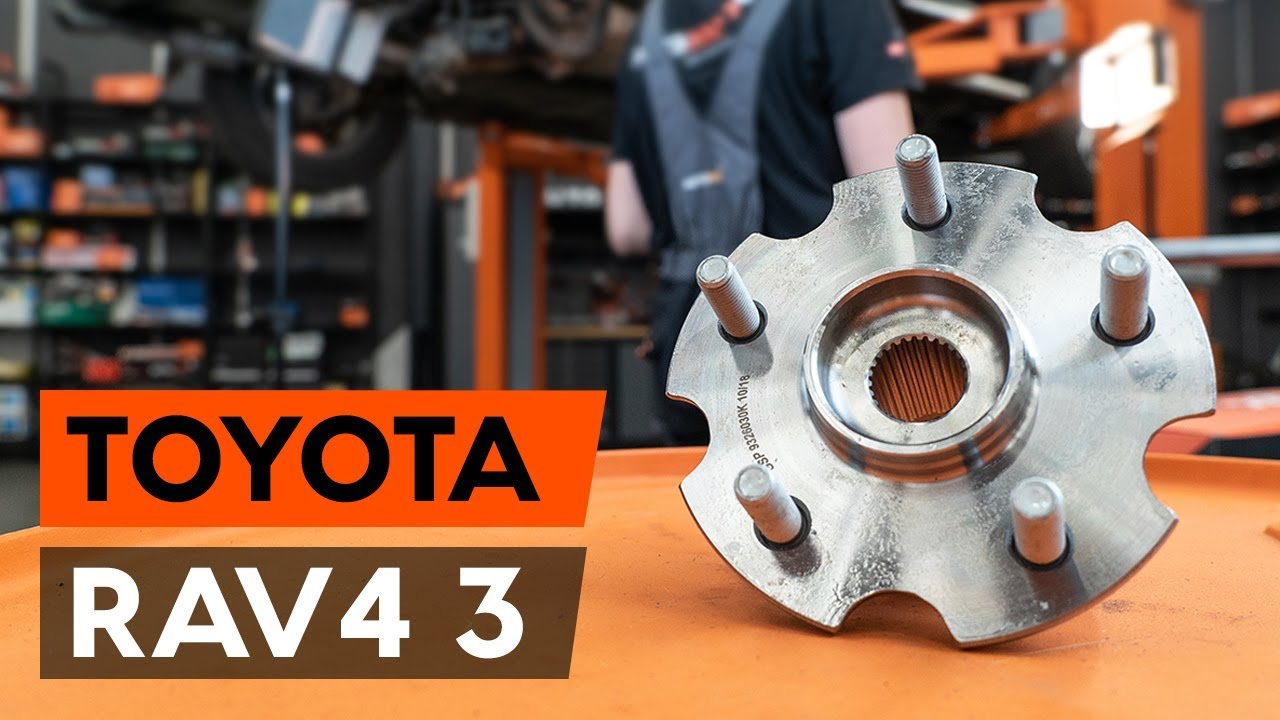

Kuinka vaihtaa takapyöränlaakerit TOYOTA RAV 4 3 (XA30) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa pyöränlaakerit taakse Toyota RAV4 III-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Pyöränlaakerit RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) -malliin ja muihin TOYOTA-malleihin

Pyöränlaakerisarja

Pyöränlaakeri

        Pyöränlaakerisarja TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 (ACA36, ACA38) Bensiini (170 hv)

        Pyöränlaakerisarja TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) Bensiini (158 hv)

        Pyöränlaakerisarja TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) Diesel (150 hv)

        Pyöränlaakerisarja TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35) Bensiini (148 hv)

        Pyöränlaakerisarja TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38) Bensiini (180 hv)

        Pyöränlaakerisarja TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38) Bensiini (184 hv)

Vaihto: pyöränlaakerit – Toyota RAV4 III. Työkalut, joita saatat tarvita:

                        Teräsharja

                        WD-40-monitoimiaine

                        Kuparitahna

                        Hylsyavain nro 17

                        Hylsyavain nro 18

                        Hylsyavain nro 30

                        Vannehylsy nro 21

                        Kiintolenkkiavain

                        Momenttiavain

                        Tasataltta

                        Kierreleuan väännin

                        Vasara

                        Meisti

                        Pyörännavan ulosvedin liukuvasaralla

                        Sorkkarauta

                        Jarrukiila

Osta työkaluja

Vaihto: pyöränlaakerit – Toyota RAV4 III. AUTODOC suosittelee:

Älä uudelleenkäytä Toyota RAV4 III autosi laakereita.
Pyörän navan laakerin vaihto suoritetaan samalla tavalla saman akselin molemmille pyörille.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: pyöränlaakerit – Toyota RAV4 III. Suorita seuraavat vaiheet:

Vaihe 1

Puhdista pyörännavan mutteri. Levitä WD-40-monitoimiainetta.
Vaihe 2

Väännä vetoakselin kiinnike irti. Käytä meistiä. Käytä vasaraa.
Vaihe 3

Löysää vetoakselin mutteri. Käytä hylsyä nro 30. Käytä kierreleuan väännintä.
Vaihe 4

Tue pyörät kiiloilla.

Vaihe 5

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 21.

Vaihe 6

Nosta auton perä ylös ja tue se.
Vaihe 7

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Toyota RAV4 III
Vaihe 8

Irrota pyörä.
Vaihe 9

Ruuvaa irti kiinnikkeet, jotka kiinnittävät vetoakselin pyörännapaan. Käytä hylsyä nro 30. Käytä kierreleuan väännintä.
Vaihe 10

Käsittele vetoakselin vakionopeusnivelen uria. Levitä WD-40-monitoimiainetta.
Vaihe 11

Irroita vetoakseli. Käytä meistiä. Käytä vasaraa.
Vaihe 12

Avaa jarrupalat. Käytä sorkkarautaa.
Vaihe 13

Puhdista jarrusatulan kannakkeen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Irroita jarrusatulan kiinnikkeet. Käytä hylsyä nro 17. Käytä kierreleuan väännintä.
Vaihe 15

Irroita jarrusatulan kehikko.

Vaihto: pyöränlaakerit – Toyota RAV4 III. Ammattilaiset suosittelevat:
Sido jarrusatula kiinni jousitukseen tai autonoriin johdon avulla ilman että jarruletkut irtoavat jarrujärjestelmän paineenlaskun välttämiseksi.
Vaihe 16

Puhdista jarrulevyn kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 17

Irroita jarrulevyt.
Vaihe 18

Puhdista pyörännavan laakerin kiinnikkeet. Levitä WD-40-monitoimiainetta.

Vaihe 19

Avaa pyöränlaakerin kiinnikkeet. Käytä hylsyä nro 17. Käytä kierreleuan väännintä.
Vaihe 20

Irroita navan lisäksi myös laakerit, sillä ne ovat tiiviitä osia. Käytä pyörännavan liukuvasarallista ulosvedintä.
Vaihe 21

Puhdista pyörännavan laakerin asennuskohta. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 22

Asenna uusi pyörännapa laakereineen.
Vaihe 23

Kiristä pyörännavan laakerin kiinnikkeet. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 24

Kiristä pyörännavan laakerin kiinnike. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 90 Nm vääntömomentilla.
Vaihe 25

Kytke vetoakseli pyörännapaan.
Vaihe 26

Käsittele vetoakselin vakionopeusnivelen uria. Käytä kuparitahnaa.
Vaihe 27

Irroita vetoakselin mutteri. Käytä hylsyä nro 30. Käytä kierreleuan väännintä.
Vaihe 28

Käsittele napa siitä kohdasta, joka on kontaktissa jarrulevyyn. Käytä kuparitahnaa.
Vaihe 29

Asenna jarrulevyt.
Vaihe 30

Puhdista jarrusatulan ja sen pidikkeen kiinnityspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 31

Asenna jarrusatulan kehikko paikoilleen.
Vaihe 32

Kiinnitä jarrusatulan kehikko. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 88 Nm vääntömomentilla.
Vaihe 33

Puhdista jarrulevyn pinta. Käytä teräsharjaa.
Vaihe 34

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 35

Asenna pyörä.

Vaihto: pyöränlaakerit – Toyota RAV4 III. AUTODOCin asiantuntijat suosittelevat:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 36

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 21.
Vaihe 37

Laske autoa.
Vaihe 38

Kiristä vetoakselin mutteri. Käytä hylsyä nro 30. Käytä momenttiavainta. Kiristä sitä 216 Nm vääntömomentilla.
Vaihe 39

Aseta vetoakselin kiinnike takaisin paikoilleen. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.
Vaihe 40

Kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 103 Nm vääntömomentilla.
Vaihe 41

Poista tunkit ja kiilat.
