Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,..., FIAT PUNTO (188) 1.8 130 HGT (188.738, .718), FIAT PUNTO (188) 1.9 JTD 80 (188.237, .257, .337, .357), FIAT PUNTO (188) 1.9 DS 60 (188.031, .051, .231, .251), FIAT PUNTO (188) 1.9 JTD, FIAT PUNTO (188) 1.3 JTD 16V, FIAT PUNTO (188) 1.4, FIAT PUNTO (188) 1.9 JTD … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

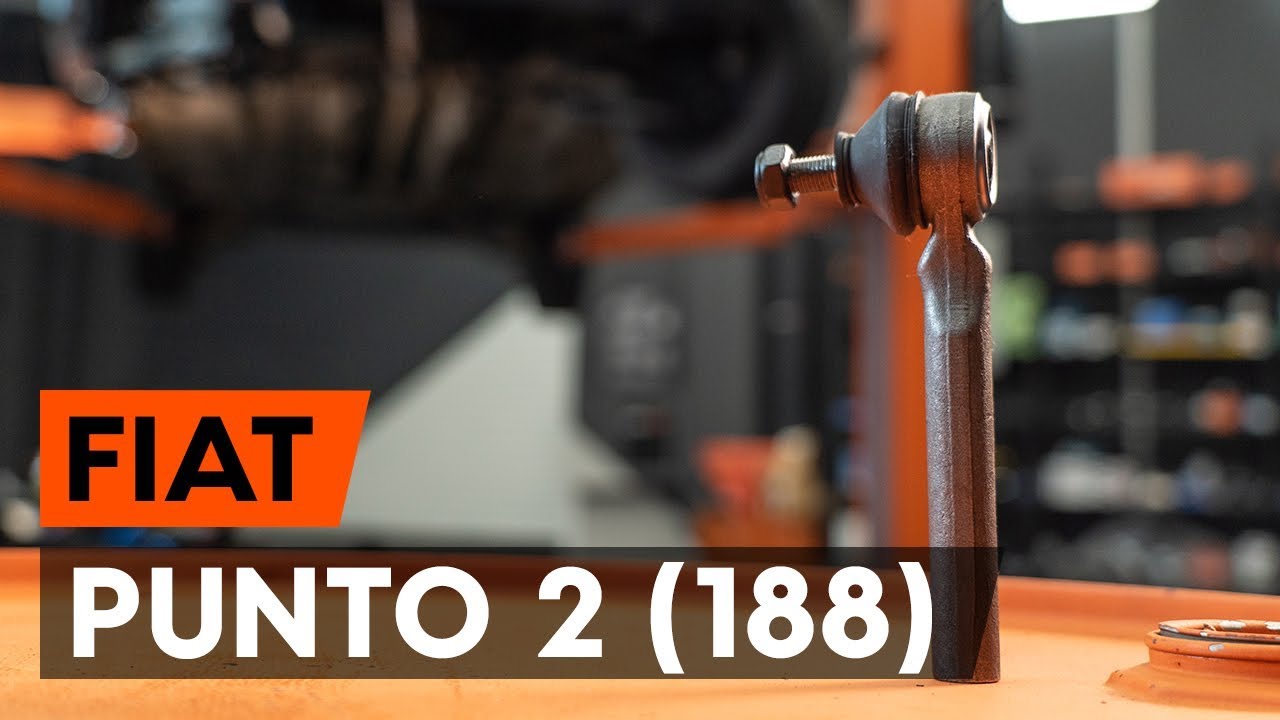

Kuinka vaihtaa raidetangon pää FIAT PUNTO 2 (188) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa raidetangon pää Fiat Punto 188-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Raidetangon Pää PUNTO (188) -malliin ja muihin FIAT-malleihin

Vaihtoehtoiset tuotteet

Raidetangon pää

Vaihto: raidetangon pää – Fiat Punto 188. Työkalut, joita saatat tarvita:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Hylsyavain nro 17

                      Yhdistelmäavain nro 20

                      Vannehylsy nro 19

                      Kiintolenkkiavain

                      Momenttiavain

                      Työntömitta

                      Kierreleuan väännin

                      Jarrukiila

Osta työkaluja

Vaihto: raidetangon pää – Fiat Punto 188. AUTODOCin vinkki:

Vaihda raidetangon päät pareittain.
Raidetangon oikea ja vasen pää vaihdetaan samalla tavalla.
Huom! Kaikki työ Fiat Punto 188 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Fiat Punto 188
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 8

Löysää raidetangon pään raidetankoon kiinnittävää mutteria. Käytä yhdistelmäavainta nro 20.
Vaihe 9

Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 17. Käytä kierreleuan väännintä.
Vaihe 10

Irroita raidetangon pää olka-akselista.
Vaihe 11

Kierrä pää irti raidetangosta.
Vaihe 12

Puhdista raidetangon pään asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 13

Ruuvaa uuteen raidetangon päähän.

Vaihto: raidetangon pää – Fiat Punto 188. Ammattilaiset suosittelevat:
Muista ohjaustangon päätä asentaessasi kääntää osaa aina yhtä monta kertaa, tai jättää saman verran kierrettä näkymiin kuin mittauksessasi.
Vaihe 14

Käsittele raidetangon kierteinen osa. Käytä kuparitahnaa.
Vaihe 15

Kiinnitä raidetangon pää kiinni olka-akseliin.
Vaihe 16

Ruuvaa auki kiinnitysmutteri, joka kiinnittää raidetangon pään olka-akseliin. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 17

Kierrä raidetangon pään lukkomutteria. Käytä yhdistelmäavainta nro 20.
Vaihe 18

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 40 Nm vääntömomentilla.
Vaihe 19

Kiristä raidetangon pään lukkomutteri. Käytä yhdistelmäavainta nro 20. Käytä momenttiavainta. Kiristä sitä 50 Nm vääntömomentilla.
Vaihe 20

Käsittele kiinnike, joka yhdistää raidetangon pään olka-akseliin. Käytä kuparitahnaa.
Vaihe 21

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 22

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 23

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 24

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. Fiat Punto 188
Vaihe 25

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 26

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 86 Nm vääntömomentilla.

Vaihto: raidetangon pää – Fiat Punto 188. AUTODOCin vinkki:
tarkasta ja säädä tarvittaessa pyörien asentoa.
Vaihe 27

Poista tunkit ja kiilat.
