Kuinka vaihtaa raidetangon pää Toyota RAV4 II-autoon – vaihto-ohje
latauskertaa:
0
Katselukertoja:
14
0
Käyttäjää äänesti – 0
Tärkeää!
Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 (ACA28),
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 (ACA26),
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22),
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22),
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_),
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_)
…
Näytä lisää
Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

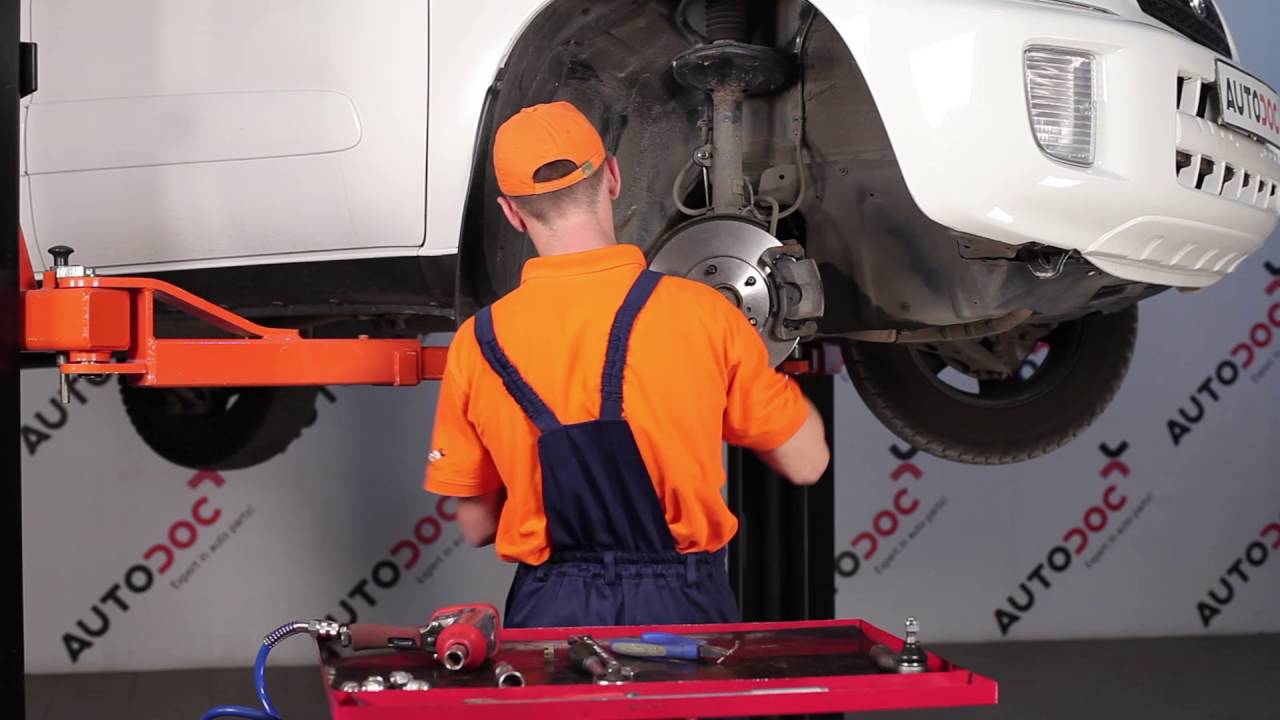

Kuinka vaihtaa raidetangon pää TOYOTA RAV4 -merkkiseen autoon OHJEVIDEO | AUTODOC
Kaikki vaihdettavat osat – Raidetangon Pää RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) -malliin ja muihin TOYOTA-malleihin
Vaihto: raidetangon pää – Toyota RAV4 II. AUTODOCin asiantuntijat suosittelevat:
Vaihda raidetangon päät pareittain.
Raidetangon oikea ja vasen pää vaihdetaan samalla tavalla.
Kaikki työvaiheet suoritetaan moottori sammutettuna.
Vaihto: raidetangon pää – Toyota RAV4 II. Suorita seuraavat vaiheet:
Vaihe 1
Tue pyörät kiiloilla.
Vaihe 2
Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3
Nosta auton keula ylös ja tue se.
Vaihe 4
Ruuvaa pyöränpultit irti.
Vaihto: raidetangon pää – Toyota RAV4 II. AUTODOC suosittelee:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 5
Irrota pyörä.
Vaihe 6
Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 7
Löysää raidetangon pään raidetankoon kiinnittävää mutteria. Käytä yhdistelmäavainta nro 22.
Vaihe 8
Irroita paikoilleen raidetangon pään kiinnittävä sokkanaula. Käytä pihtejä.
Vaihe 9
Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 10
Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 11
Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 12
Irroita raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.
Vaihe 13
Kierrä pää irti raidetangosta.
Vaihe 14
Puhdista raidetangon pään asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 15
Ruuvaa uuteen raidetangon päähän.
Vaihto: raidetangon pää – Toyota RAV4 II. Ammattilaiset suosittelevat:
Muista ohjaustangon päätä asentaessasi kääntää osaa aina yhtä monta kertaa, tai jättää saman verran kierrettä näkymiin kuin mittauksessasi.
Vaihe 16
Kiinnitä raidetangon pää kiinni olka-akseliin.
Vaihe 17
Ruuvaa auki kiinnitysmutteri, joka kiinnittää raidetangon pään olka-akseliin. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 18
Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 49 Nm vääntömomentilla.
Vaihe 19
Aseta paikoilleen raidetangon pään kiinnittävä sokkanaula. Käytä pihtejä.
Vaihe 20
Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 21
Kiristä raidetangon pään lukkomutteri. Käytä yhdistelmäavainta nro 22. Käytä momenttiavainta. Kiristä sitä 74 Nm vääntömomentilla.
Vaihe 22
Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
