Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
TOYOTA PRIUS Viistoperä (NHW20_) 1.5 Hybrid (NHW20_) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

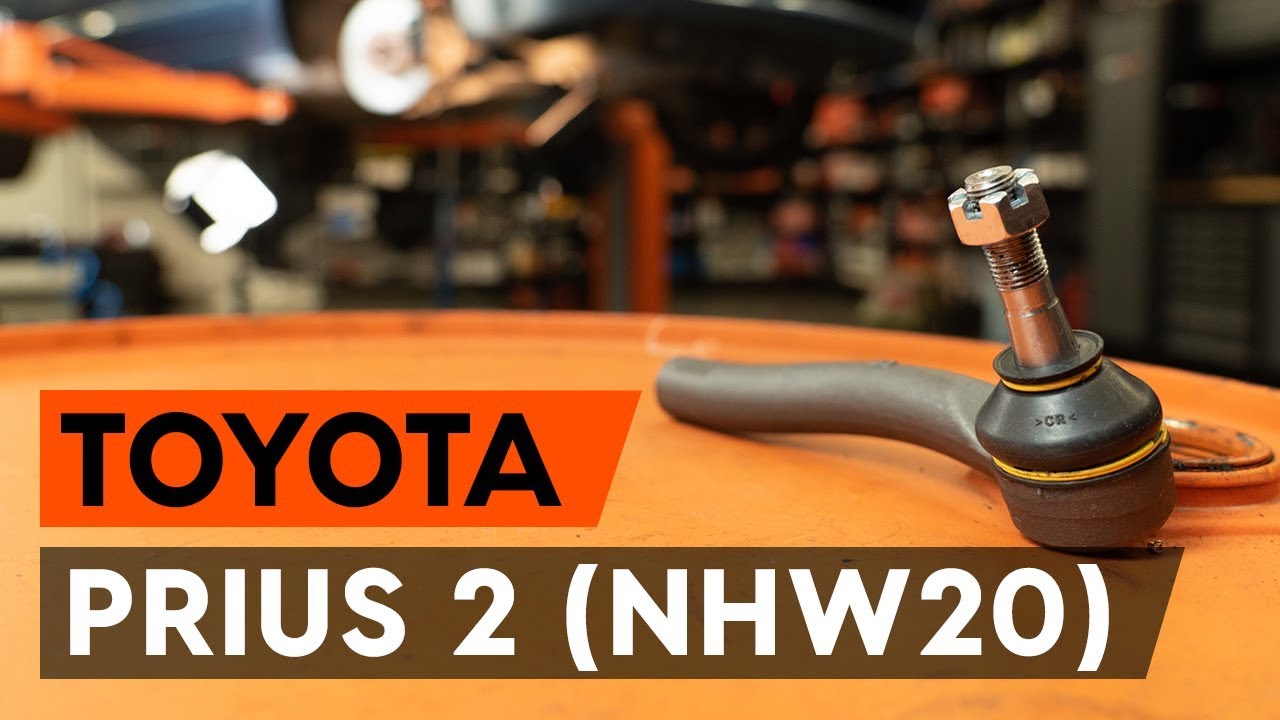

Kuinka vaihtaa raidetangon pää TOYOTA PRIUS 2 (NHW20) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa raidetangon pää Toyota Prius 2-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Raidetangon Pää PRIUS Viistoperä (NHW20_) -malliin ja muihin TOYOTA-malleihin

Vaihtoehtoiset tuotteet

Raidetangon pää

Vaihto: raidetangon pää – Toyota Prius 2. Luettelo tarvittavista työkaluista:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 19

                      Yhdistelmäavain nro 22

                      Hylsyavain nro 17

                      Vannehylsy nro 21

                      Kiintolenkkiavain

                      Momenttiavain

                      Kierreleuan väännin

                      Työntömitta

                      Sorkkarauta

                      Pallonivelen ulosvedin

                      Jarrukiila

Osta työkaluja

Vaihto: raidetangon pää – Toyota Prius 2. AUTODOCin vinkki:

Vaihda raidetangon päät pareittain.
Raidetangon oikea ja vasen pää vaihdetaan samalla tavalla.
Huom! Kaikki työ Toyota Prius 2 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 21.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

Vaihto: raidetangon pää – Toyota Prius 2. AUTODOC suosittelee:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 5

Irrota pyörä.
Vaihe 6

Irroita paikoilleen raidetangon pään kiinnittävä sokkanaula. Käytä sorkkarautaa.
Vaihe 7

Puhdista kiinnike, joka liittää raidetangon pään olka-akseliin. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 8

Irroita pään-kiinnitysmutteri olka-akselista. Käytä hylsyä nro 17. Käytä kierreleuan väännintä.
Vaihe 9

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 10

Löysää raidetangon pään raidetankoon kiinnittävää mutteria. Käytä yhdistelmäavainta nro 22.
Vaihe 11

Irroita raidetangon pää olka-akselista. Käytä pallonivelen ulosvedintä.
Vaihe 12

Kierrä pää irti raidetangosta. Käytä yhdistelmäavainta nro 19.
Vaihe 13

Puhdista raidetangon pään asennuspaikat. Levitä WD-40-monitoimiainetta.
Vaihe 14

Käsittele raidetangon kierteinen osa. Käytä kuparitahnaa.
Vaihe 15

Ruuvaa uuteen raidetangon päähän.

Vaihto: raidetangon pää – Toyota Prius 2. AUTODOCin vinkki:
Muista ohjaustangon päätä asentaessasi kääntää osaa aina yhtä monta kertaa, tai jättää saman verran kierrettä näkymiin kuin mittauksessasi.
Vaihe 16

Kiinnitä raidetangon pää kiinni olka-akseliin.
Vaihe 17

Ruuvaa auki kiinnitysmutteri, joka kiinnittää raidetangon pään olka-akseliin. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 18

Merkitse tai mittaa palloniveltä irroittaessasi sen tarkka kohta raidetankoon, tai laske käännöksien määrä ehkäistäksesi osien virheasentoa. Käytä työntömittaa.
Vaihe 19

Kierrä raidetangon pään lukkomutteria. Käytä yhdistelmäavainta nro 19. Käytä yhdistelmäavainta nro 22.
Vaihe 20

Kiristä raidetangon pään lukkomutteri. Käytä yhdistelmäavainta nro 19. Käytä yhdistelmäavainta nro 22. Käytä momenttiavainta. Kiristä sitä 74 Nm vääntömomentilla.
Vaihe 21

Kiristä kiinnitysmutteri, joka yhdistää raidetangon pään olka-akseliin. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 49 Nm vääntömomentilla.
Vaihe 22

Aseta paikoilleen raidetangon pään kiinnittävä sokkanaula.
Vaihe 23

Käsittele kiinnike, joka yhdistää raidetangon pään olka-akseliin. Käytä kuparitahnaa.
Vaihe 24

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 25

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: raidetangon pää – Toyota Prius 2. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 26

Asenna pyörä.

Vaihto: raidetangon pää – Toyota Prius 2. Vinkki:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 27

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 21.
Vaihe 28

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 103 Nm vääntömomentilla.

Vaihto: raidetangon pää – Toyota Prius 2. Ammattilaiset suosittelevat:
Tarkasta ja säädä tarvittaessa pyörien asentoa.
Vaihe 29

Poista tunkit ja kiilat.
