Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
BMW 3 Touring (E91) 325 i, BMW 3 Touring (E91) 318 d, BMW 3 Touring (E91) 318 i, BMW 3 Touring (E91) 316 d, BMW 3 Touring (E91) 320 i, BMW 3 Touring (E91) 325i, BMW 3 Touring (E91) 330 i, BMW 3 Touring (E91) 320d, BMW 3 Touring (E91) 330 d, BMW 3 Touring (E91) 325xi, BMW 3 Touring (E91) 330 xi, BMW 3 Touring (E91) 330 xd, BMW 3 Touring (E91) 318 d, BMW 3 Touring (E91) 318 i, BMW 3 Touring (E91) 335i, BMW 3 Touring (E91) 335 d, BMW 3 Touring (E91) 320 d, BMW 3 Touring (E91) 325 d, BMW 3 Touring (E91) 318 i, BMW 3 Touring (E91) 318 d, BMW 3 Touring (E91) 320i, BMW 3 Touring (E91) 335xi, BMW 3 Touring (E91) 330 i, BMW 3 Touring (E91) 330 xi, BMW 3 Touring (E91) 325 i, BMW 3 Touring (E91) 325xi, BMW 3 Touring (E91) 320d, BMW 3 Touring (E91) 323 i, BMW 3 Touring (E91) 330 d, BMW 3 Touring (E91) 330 d xDrive, BMW 3 Touring (E91) 316i, BMW 3 Touring (E91) 325i xDrive, BMW 3 Touring (E91) 330 i xDrive, BMW 3 Touring (E91) 335i xDrive, BMW 3 Touring (E91) 320d xDrive, BMW 3 Touring (E91) 320 d, BMW 3 Touring (E91) 320d xDrive, BMW 3 Touring (E91) 325 d, BMW 3 Touring (E91) 320 d xDrive, BMW 3 Touring (E91) 320 i, BMW 3 Touring (E91) 323 i, BMW 3 Touring (E91) 335i, BMW 3 Touring (E91) 335i xDrive, BMW 3 Touring (E91) 320 d, BMW 3 Touring (E91) 320 d, BMW 3 Touring (E91) 320 d xDrive, BMW 3 Touring (E91) 320 d xDrive, BMW 3 Touring (E91) 320 i, BMW 3 Touring (E91) 335xi, BMW 3 Touring (E91) 325 i, BMW 3 Touring (E91) 330d, BMW 3 Touring (E91) 325xi, BMW 3 Touring (E91) 325i xDrive, BMW 3 Touring (E91) 330i … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Tällä videolla näytetään samanlaisen auton osan vaihtotoimenpide toisessa ajoneuvossa

Vaihtoehtoiset tuotteet

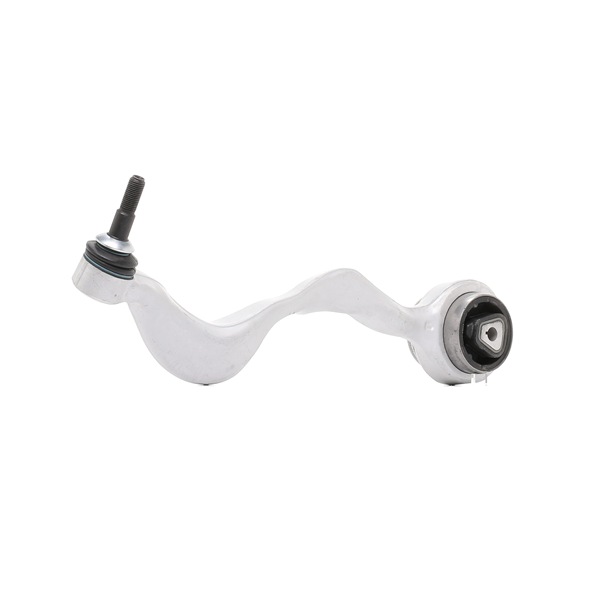

Tukivarsi

Vaihto: takimmainen ylätukivarsi – BMW 3 Touring (E91). Työkalut, joita saatat tarvita:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 18

                      Hylsyavain nro 18

                      Vannehylsy nro 17

                      Kiintolenkkiavain

                      Momenttiavain

                      Kierreleuan väännin

                      Tasapäinen Ruuvimeisseli

                      Vaihteistonostin

                      Jarrukiila

Osta työkaluja

Vaihto: takimmainen ylätukivarsi – BMW 3 Touring (E91). AUTODOCin asiantuntijat suosittelevat:

Oikean ja vasemman ylätukivarren vaihto suoritetaan samalla tavalla.
Huom! Kaikki työ BMW 3 Touring (E91) -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3

Nosta auton perä ylös ja tue se.

Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. BMW 3 Touring (E91)
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista tukivarren kaikki jouset. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.

Vaihe 7

Ruuvaa irti kiinnike, joka yhdistää kolmiotukivarren takana olevaan olka-akseliin. Käytä hylsyä nro 18. Käytä kierreleuan väännintä. Käytä kiintolenkkiavainta.
Vaihe 8

Irrota kiinnityspultti.

Vaihe 9

Irrota tukivarsi takana olevasta olka-akselista.
Vaihe 10

Irroita ABS-anturin johdot. Käytä tasapäistä ruuvimeisseliä.

Vaihe 11

Irroita tukivarren kiinnikkeet akselista. Käytä yhdistelmäavainta nro 18 (2 kappaletta).
Vaihe 12

Irrota tukivarren takakiinnitys.

Vaihe 13

Irroita takapuolen ylävarsi.
Vaihe 14

Puhdista kiinnityskohdat ja jousituksen tukivarren kierre. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 15

Asenna takapuolen ylävarsi.

Vaihto: takimmainen ylätukivarsi – BMW 3 Touring (E91). AUTODOCin asiantuntijat suosittelevat:
Käytä asennuksessa ainoastaan uusia pultteja ja muttereita.
Vaihe 16

Asenna tukivarren takakiinnike.

Vaihe 17

Kiinnitä tukivarren kiinnikkeet akseliin. Käytä yhdistelmäavainta nro 18 (2 kappaletta). Käytä momenttiavainta. Kiristä sitä 100 Nm vääntömomentilla.

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 18

Kiinnitä tukivarsi takana olevaan olka-akseliin.

Vaihe 19

Asenna kiinnityspultti.

Vaihe 20

Kierrä kiinni kiinnike, joka yhdistää tukivarren takaolka-akseliin. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 21

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 22

Kiristä ohjausvarren kiinnike olka-akseliin. Käytä hylsyä nro 18. Käytä kierreleuan väännintä. Käytä momenttiavainta. Kiristä sitä 100 Nm vääntömomentilla.

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 23

Kytke ABS-anturin johdot.
Vaihe 24

irroita tuki olka-akselin alaosasta.

AUTODOC suosittelee:
Vaihto: takimmainen ylätukivarsi – BMW 3 Touring (E91). Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 25

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 26

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: takimmainen ylätukivarsi – BMW 3 Touring (E91). Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 27

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. BMW 3 Touring (E91)
Vaihe 28

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 29

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 30

Poista tunkit ja kiilat.
