Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa takalatukivarsi VW PASSAT B6 (3C5) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

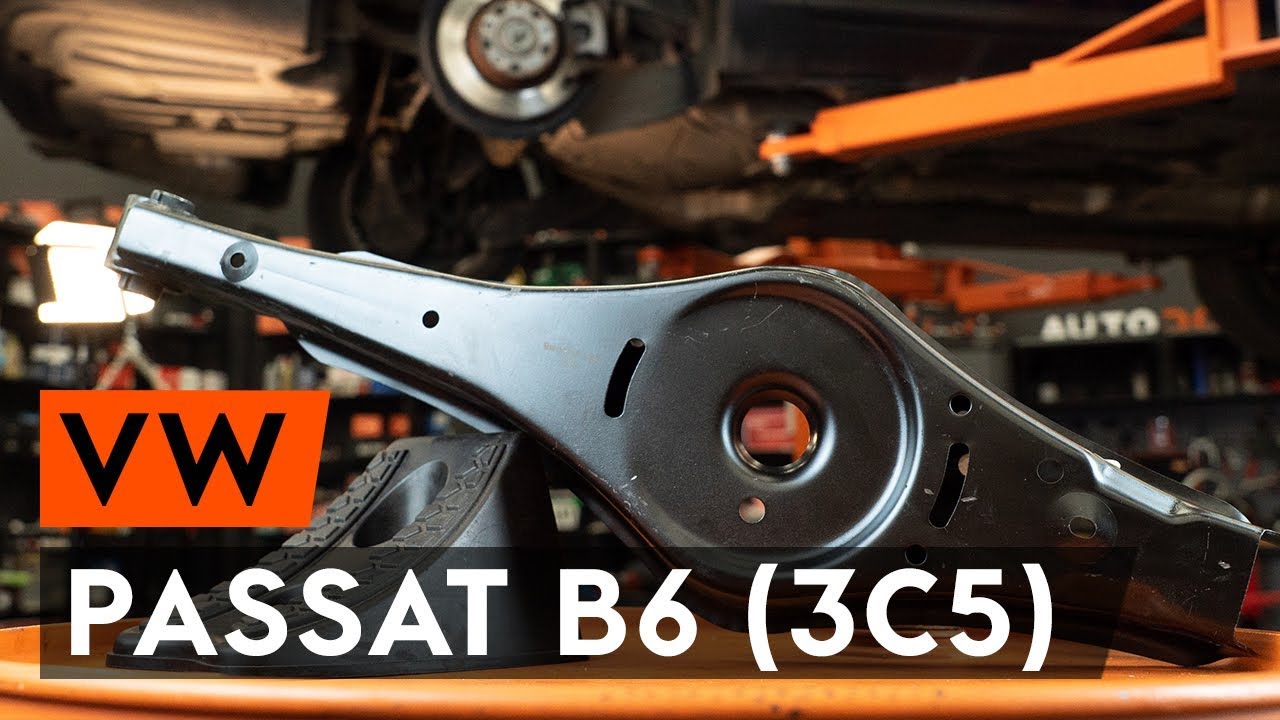

Kuinka vaihtaa takajousituksen alempi poikittainen tukivarsi VW Passat 3C B6 Variant-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Alatukivarsi Passat Variant (3C5) -malliin ja muihin VW-malleihin

Tukivarsi

Tukivarsisarja, pyörien tuenta

Tanko, pyöränripustus

        Tukivarsi VW Passat Variant (3C5) 2.0 TDI Diesel (120 hv)

        Tukivarsi VW Passat Variant (3C5) 1.6 FSI Bensiini (115 hv)

        Tukivarsi VW Passat Variant (3C5) 2.0 FSI Bensiini (150 hv)

        Tukivarsi VW Passat Variant (3C5) 1.9 TDI Diesel (105 hv)

        Tukivarsi VW Passat Variant (3C5) 2.0 TDI 16V Diesel (140 hv)

        Tukivarsi VW Passat Variant (3C5) 1.6 Bensiini (102 hv)

        Tukivarsi VW Passat Variant (3C5) 2.0 TDI Diesel (122 hv)

        Tukivarsi VW Passat Variant (3C5) 2.0 TDI Diesel (136 hv)

        Tukivarsi VW Passat Variant (3C5) 2.0 TDI Diesel (170 hv)

Vaihto: takajousituksen alempi poikittainen tukivarsi – VW Passat B6 3C Variant. Luettelo tarvittavista työkaluista:

                        Teräsharja

                        WD-40-monitoimiaine

                        Jarrunpuhdistusaine

                        Kuparitahna

                        Yhdistelmäavain nro 18

                        Hylsyavain nro 18

                        Vannehylsy nro 17

                        Kiintolenkkiavain

                        Momenttiavain

                        Vaihteistonostin

                        Jarrukiila

Osta työkaluja

Vaihto: takajousituksen alempi poikittainen tukivarsi – Passat 3C5. AUTODOC suosittelee:

Vaihto suoritetaan samalla tavalla alatukivarren oikealle ja vasemmalle puolelle.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: takajousituksen alempi poikittainen tukivarsi – VW Passat Variant B6. Suositeltu vaiheiden järjestys:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3

Nosta auton perä ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Passat B6 3C Variant
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista tukivarren kaikki jouset. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 7

Tee merkki camber-kulman säätöpulttiin.
Vaihe 8

Irroita tukivarren kiinnikkeet akselista. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 9

Tue varsi. Käytä vaihteistonostinta.
Vaihe 10

Löysää kiinnikettä, joka yhdistää alatukivarren takaolka-akseliin. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 11

Irrota kiinnityspultti. Käytä sorkkarautaa.
Vaihe 12

Irroita varren alapuolella oleva tuki.

Vaihto: takajousituksen alempi poikittainen tukivarsi – VW Passat 3C5. Vinkki:
Laske hydraulista vaihteistonostinta vähitellen ilman nykäisyjä, jotta et vaurioita yksiköiden mekanismeja.
Vaihe 13

Irroita jousi.
Vaihe 14

Ruuvaa irti kiinnike, joka yhdistää tukivarren takana olevaan olka-akseliin. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 15

Irrota kiinnityspultti.
Vaihe 16

Irroita tukivarsi.

Vaihe 17

Puhdista kiinnityskohdat ja jousituksen tukivarren kierre. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 18

Asenna uusi tukivarsi paikoilleen.

Vaihto: takajousituksen alempi poikittainen tukivarsi – Passat B6 3C Variant. AUTODOCin asiantuntijoiden vinkki:
Käytä asennuksessa ainoastaan uusia pultteja ja muttereita.
Vaihe 19

Asenna kiinnityspultti.
Vaihe 20

Puhdista kierrejousen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 21

Laita kierrejousi asennuspaikkaan yhdessä kumitukien kanssa.
Vaihe 22

Tue varsi. Käytä sorkkarautaa. Käytä vaihteistonostinta.
Vaihe 23

Asenna kiinnityspultti.
Vaihe 24

Ruuvaa kiinni kiinnike, joka yhdistää kolmiotukivarren takana olevaan apurunkoon. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.

Vaihto: takajousituksen alempi poikittainen tukivarsi – VW Passat Variant B6. AUTODOCin asiantuntijat suosittelevat:
Säädä keskityspultin asentoa merkin mukaan.
Vaihe 25

Irroita varren alapuolella oleva tuki.

AUTODOC suosittelee:
Vaihto: takajousituksen alempi poikittainen tukivarsi – Passat 3C5. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 26

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 27

Kiinnitä tukivarren kiinnikkeet akseliin. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 95 Nm vääntömomentilla.
Vaihe 28

Kiristä kiinnitykset, jotka yhdistävät tukivarren takana olevaan olka-akseliin. Käytä yhdistelmäavainta nro 18. Käytä hylsyä nro 18. Käytä momenttiavainta. Kiristä sitä 90 Nm vääntömomentilla.+90°

AUTODOC suosittelee:
Tärkeää! Varmista, että käytät uusia kiinnikkeitä.
Vaihe 29

irroita tuki olka-akselin alaosasta.

Vaihto: takajousituksen alempi poikittainen tukivarsi – VW Passat B6 3C Variant. Ammattilaiset suosittelevat:
Laske hydraulista vaihteistonostinta vähitellen ilman nykäisyjä, jotta et vaurioita yksiköiden mekanismeja.
Vaihe 30

Käsittele kaikki tukivarren jouset. Käytä kuparitahnaa.
Vaihe 31

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 32

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

AUTODOC suosittelee:
Vaihto: takajousituksen alempi poikittainen tukivarsi – Passat 3C5. Odota muutama minuutti ruiskun levittämisen jälkeen.
Vaihe 33

Asenna pyörä.

Vaihto: takajousituksen alempi poikittainen tukivarsi – VW Passat 3C B6 Variant. AUTODOCin vinkki:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 34

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 35

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 120 Nm vääntömomentilla.
Vaihe 36

Poista tunkit ja kiilat.
