Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_), LEXUS RX (MHU3_, GSU3_, MCU3_) 300 (MCU35_) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihtaa etu joustintuet LEXUS RX400h 2 (XU30) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa joustintuki eteen Lexus RX XU30-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Iskunvaimentimet RX (MHU3_, GSU3_, MCU3_) -malliin ja muihin LEXUS-malleihin

Vaihtoehtoiset tuotteet

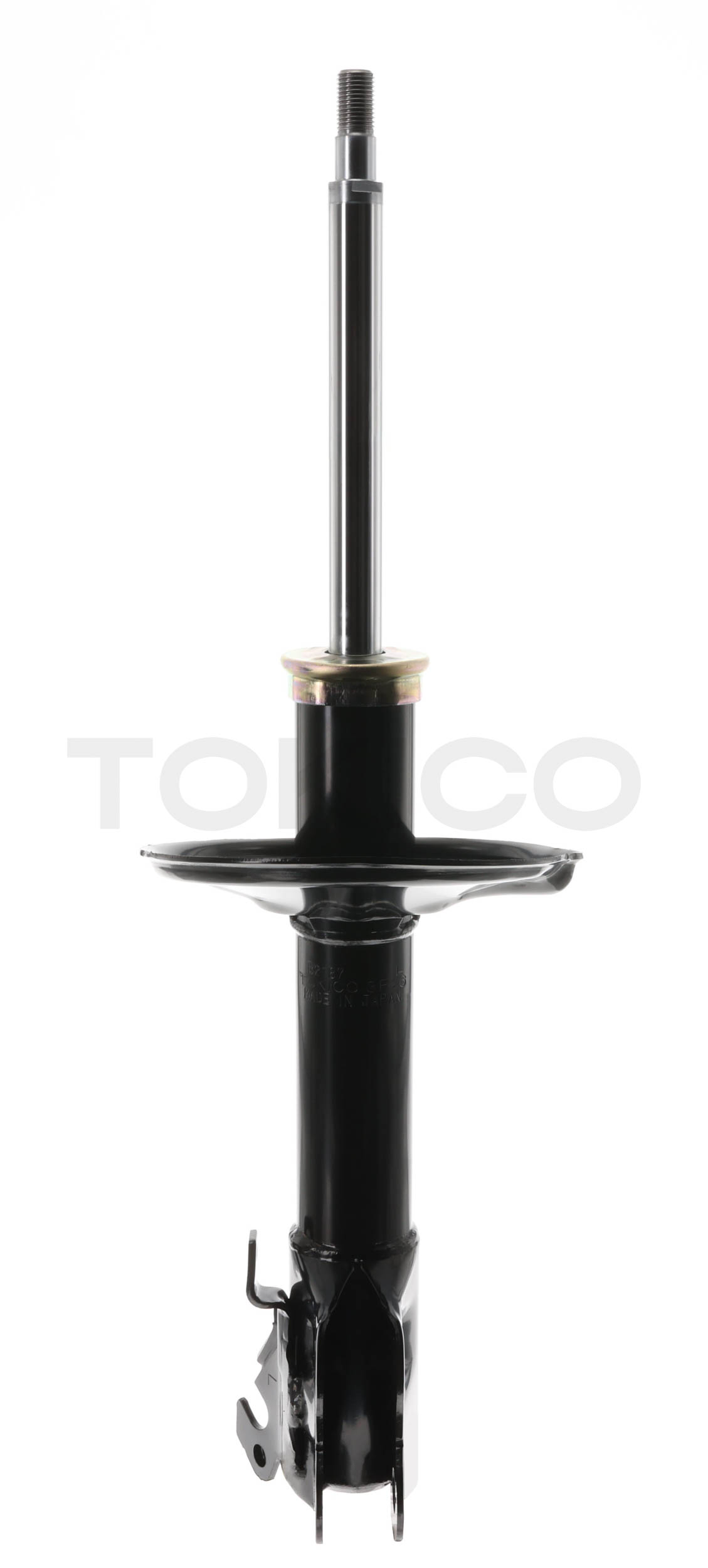

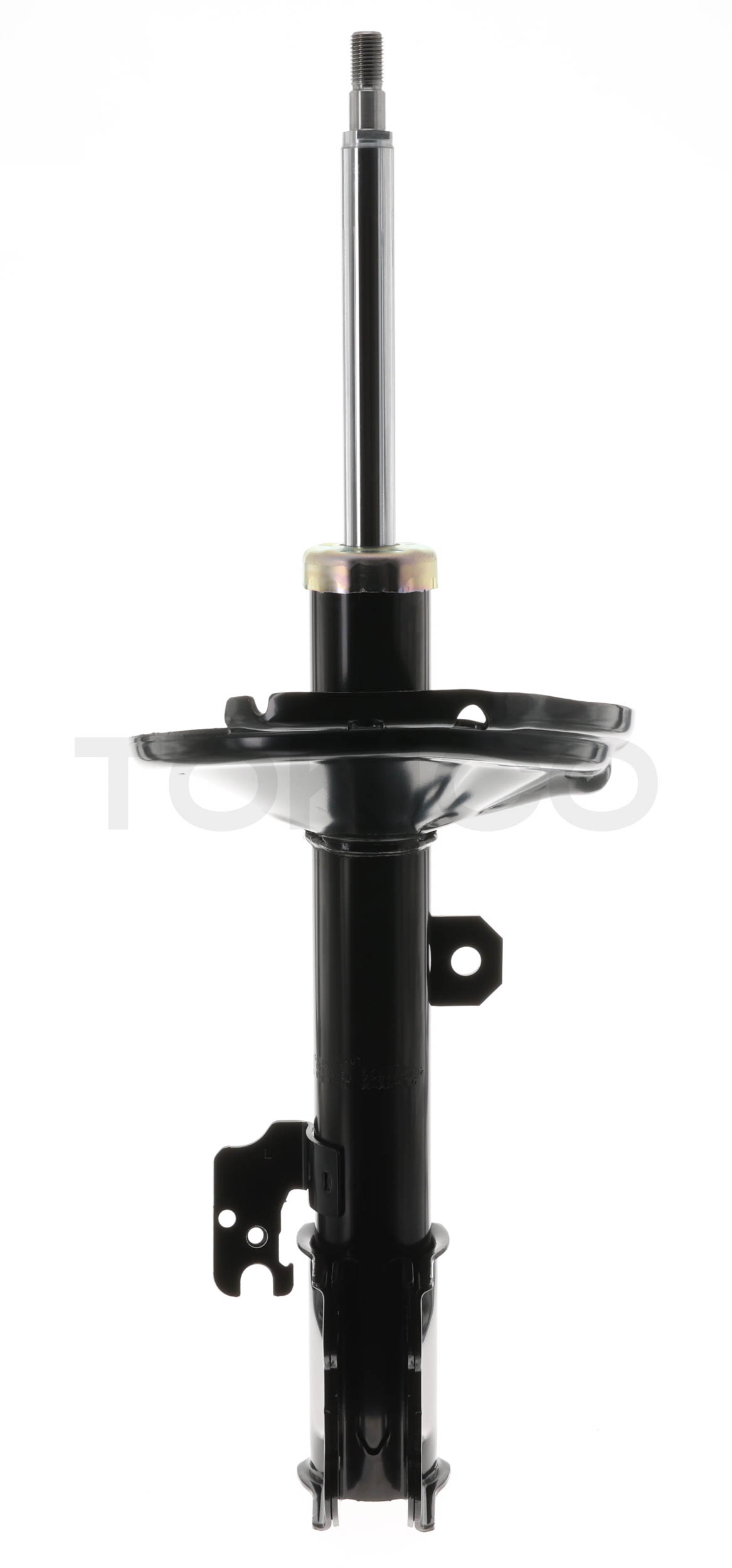

Iskunvaimennin

Vaihto: joustintuen – Lexus RX XU30. Tarvitsemasi työkalut:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 21

                      Hylsyavain nro 12

                      Hylsyavain nro 14

                      Hylsyavain nro 17

                      Hylsyavain nro 19

                      Hylsyavain nro 21

                      Vannehylsy nro 21

                      Kiintolenkkiavain

                      Momenttiavain

                      Kierreleuan väännin

                      Sorkkarauta

                      Ketjuavain

                      Hydraulinen kierrejousipuristin

                      Vaihteistonostin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: joustintuen – Lexus RX XU30. AUTODOCin asiantuntijoiden vinkki:

Molemmat etujousituksen joustintuet täytyy vaihtaa yhtä aikaa.
Etujousituksen oikea ja vasen joustintuki vaihdetaan samalla tavalla.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: joustintuen – Lexus RX XU30. Suorita seuraavat vaiheet:

Vaihe 1

Avaa konepelti.
Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 3

Poista joustintuen yläkansi. Käytä sorkkarautaa.
Vaihe 4

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 5

Löysää joustintuen kiinnityksen ylempää kiinnikettä. Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.
Vaihe 6

Tue pyörät kiiloilla.
Vaihe 7

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 21.
Vaihe 8

Nosta auton keula ylös ja tue se.
Vaihe 9

Ruuvaa pyöränpultit irti.

Vaihto: joustintuen – Lexus RX XU30. AUTODOC suosittelee:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 10

Irrota pyörä.
Vaihe 11

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 12

Irroita kiinnike, joka liittää ABS anturin kaapelin iskunvaimentimeen.
Vaihe 13

Puhdista ABS-anturin kiinnikkeet ja jarruletkun kiinnikkeet, jotka kiinnittävät ne joustintukeen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Irroita jarruletkun pidike iskunvaimentimesta. Kierrä irti ABS-anturin kiinnike. Käytä hylsyä nro 12. Käytä kiintolenkkiavainta.
Vaihe 15

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 16

Irroita kallistuksenvakaajan yhdystanko.
Vaihe 17

Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 18

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä yhdistelmäavainta nro 21. Käytä hylsyä nro 21. Käytä kierreleuan väännintä.
Vaihe 19

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 20

Irrota kiinnitysruuvit.
Vaihe 21

Irroita olkaakseli iskunvaimentimesta.
Vaihe 22

Irroita iskunvaimentimen yläpään yläosan kiinnike.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti. Lexus RX XU30
Vaihe 23

Irroita joustintuki.
Vaihe 24

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: joustintuen – Lexus RX XU30. Ammattilaiset suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 25

Purista jousi.
Vaihe 26

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 27

Irroita joustintuen kiertokangen mutteri. Käytä ketjuavainta. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 28

Irroita yläjoustintuen laakeri. Käytä sorkkarautaa.
Vaihe 29

Vapauta kierrejousi.
Vaihe 30

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.

AUTODOC suosittelee:
Vaihto: joustintuen – Lexus RX XU30. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.
Vaihe 31

Irroita jousi.
Vaihe 32

Irrota vanha iskunvaimennin hydraulisesta kierrejousipuristimesta.

Vaihto: joustintuen – Lexus RX XU30. AUTODOCin asiantuntijat suosittelevat:
Pumppaa uutta iskunvaimenninta manuaalisesti 3-5 kertaa ennen sen asentamisesta.
Vaihe 33

Laita uusi iskunvaimennin hydrauliseen kierrejousipuristimeen.
Vaihe 34

Aseta jousi iskunvaimentimeen.
Vaihe 35

Purista jousi.
Vaihe 36

Asenna kiinnike, suojakumi ja joustonrajoitin iskunvaimentimeen.
Vaihe 37

Kiristä iskunvaimentimen männänvarren mutteri. Käytä hylsyä nro 21. Käytä ketjuavainta. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.

Vaihto: joustintuen – Lexus RX XU30. AUTODOCin asiantuntijoiden vinkki:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 38

Lopeta jousen painaminen.
Vaihe 39

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 40

Poista asennettu joustintuki.
Vaihe 41

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 42

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet. Älä kiristä sitä.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni. Lexus RX XU30
Vaihe 43

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 44

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 45

Asenna kiinnityspultit.
Vaihe 46

Ruuvaa kiinnike kiinni, joka yhdistää iskunvaimentimen ja olka-akselin. Käytä yhdistelmäavainta nro 21. Käytä hylsyä nro 21.
Vaihe 47

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Lexus RX XU30 – Älä laske vaihteistonostinta liian nopeasti, jotta auton komponentit ja mekanismit eivät vaurioidu.
Vaihe 48

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä hylsyä nro 21. Käytä momenttiavainta. Kiristä sitä 230 Nm vääntömomentilla.
Vaihe 49

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 50

Asenna kallistuksenvakaajan yhdystanko paikoilleen.

Vaihe 51

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 74 Nm vääntömomentilla.
Vaihe 52

Kiristä jarruletkun kiinnike. Kierrä kiinni ABS-anturin kiinnike. Käytä hylsyä nro 12. Käytä kiintolenkkiavainta.
Vaihe 53

Kytke ABS-anturin johdon kiinnikkeet iskunvaimentimeen.
Vaihe 54

Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 55

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 56

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

Vaihto: joustintuen – Lexus RX XU30. AUTODOCin vinkki:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 57

Asenna pyörä.

AUTODOC suosittelee:
Tärkeää! Pidä pyörää kiinni, kun ruuvaat kiinnityspultit kiinni. Lexus RX XU30
Vaihe 58

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 21.
Vaihe 59

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 21. Käytä momenttiavainta. Kiristä sitä 103 Nm vääntömomentilla.
Vaihe 60

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 55 Nm vääntömomentilla.
Vaihe 61

Käsittele joustintuen kiinnityksen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 62

Asenna joustintuen yläkansi.
Vaihe 63

Ota suojapeite pois.
Vaihe 64

Sulje konepelti.
Vaihe 65

Poista tunkit ja kiilat.
