Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

Kuinka vaihdat takajoustintuen LEXUS RX400h 2 (XU30) -autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa joustintuki taakse Lexus RX XU30-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Iskunvaimentimet RX (MHU3_, GSU3_, MCU3_) -malliin ja muihin LEXUS-malleihin

Vaihtoehtoiset tuotteet

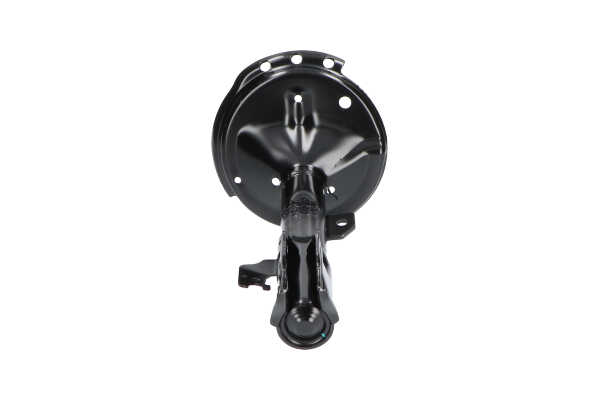

Iskunvaimennin

Vaihto: joustintuen – Lexus RX XU30. Tarvitsemasi työkalut:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 17

                      Yhdistelmäavain nro 19

                      Hylsyavain nro 10

                      Hylsyavain nro 12

                      Hylsyavain nro 14

                      Hylsyavain nro 17

                      Hylsyavain nro 19

                      Vannehylsy nro 21

                      Kiintolenkkiavain

                      Momenttiavain

                      Muovinen verhoilun irrotustyökalu

                      Ketjuavain

                      Hydraulinen kierrejousipuristin

                      Vaihteistonostin

                      Jarrukiila

Osta työkaluja

Vaihto: joustintuen – Lexus RX XU30. AUTODOC suosittelee:

Molemmat takajousituksen joustintuet täytyy vaihtaa samalla kertaa.
Takajousituksen oikea ja vasen joustintuki vaihdetaan samalla tavalla.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: joustintuen – Lexus RX XU30. Käytä seuraavaa menetelmää:

Vaihe 1

Avaa takaluukku.
Vaihe 2

Siirrä kokoontaitettavaa hyllyä ja irrota se kiinnikkeistään. Kun teet näin, pääset käsiksi sivuverhoilun muovipaneeleihin.
Vaihe 3

Poista joustintuen yläkansi. Käytä muovista verhoilun irrotustyökalua.
Vaihe 4

Löysää joustintuen kiinnityksen ylempää kiinnikettä. Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.
Vaihe 5

Tue pyörät kiiloilla.
Vaihe 6

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 21.
Vaihe 7

Nosta auton perä ylös ja tue se.
Vaihe 8

Ruuvaa pyöränpultit irti.

Vaihto: joustintuen – Lexus RX XU30. Vinkki:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 9

Irrota pyörä.
Vaihe 10

Puhdista kallistuksenvakaajan kiinnikeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 11

Ruuvaa irti kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 12

Irroita kallistuksenvakaajan yhdystanko.
Vaihe 13

Puhdista ABS-anturin kiinnike. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Kierrä irti ABS-anturin kiinnike. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 15

Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 16

Puhdista kannakkeen kiinnike, joka yhdistää jarruletkun joustintukeen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 17

Irroita jarruletkun kannatin iskunvaimentimesta. Käytä hylsyä nro 12. Käytä kiintolenkkiavainta.
Vaihe 18

Löysää kiinnikettä, joka yhdistää joustintuen takaolka-akseliin. Käytä yhdistelmäavainta nro 19. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 19

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 20

Kierrä kiinnitysruuvi irti, joka yhdistää joustintuen takaolka-akseliin. Käytä yhdistelmäavainta nro 19. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.

Vaihe 21

Irrota kiinnitysruuvit.
Vaihe 22

Puhdista ABS-anturin kiinnike. Levitä WD-40-monitoimiainetta.
Vaihe 23

Kierrä irti ABS-anturin kiinnike. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 24

Irroita iskunvaimentimen yläpään yläosan kiinnike. Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.
Vaihe 25

Irroita joustintuki.
Vaihe 26

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: joustintuen – Lexus RX XU30. AUTODOCin asiantuntijat suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 27

Purista jousi.
Vaihe 28

Irroita joustintuen kiertokangen mutteri. Käytä ketjuavainta. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 29

Vapauta kierrejousi.
Vaihe 30

Irroita yläjoustintuen laakeri.
Vaihe 31

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.

AUTODOC suosittelee:
Vaihto: joustintuen – Lexus RX XU30. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.
Vaihe 32

Irroita jousi.
Vaihe 33

Irrota vanha iskunvaimennin hydraulisesta kierrejousipuristimesta.

Vaihto: joustintuen – Lexus RX XU30. AUTODOCin vinkki:
Pumppaa uutta iskunvaimenninta manuaalisesti 3-5 kertaa ennen sen asentamisesta.
Vaihe 34

Laita uusi iskunvaimennin hydrauliseen kierrejousipuristimeen.
Vaihe 35

Aseta jousi iskunvaimentimeen.
Vaihe 36

Asenna pölysuoja ja pohjaanlyöntikumi uuteen iskunvaimentimeen.

Vaihe 37

Purista jousi.
Vaihe 38

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 39

Kiristä iskunvaimentimen männänvarren mutteri. Käytä ketjuavainta. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 60 Nm vääntömomentilla.

Vaihto: joustintuen – Lexus RX XU30. AUTODOCin asiantuntijoiden vinkki:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 40

Lopeta jousen painaminen.
Vaihe 41

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 42

Poista asennettu joustintuki.
Vaihe 43

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 44

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 45

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet. Käytä hylsyä nro 14. Älä kiristä sitä.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni. Lexus RX XU30
Vaihe 46

Asenna kiinnityspultit.
Vaihe 47

Kiristä kiinnitysruuvi, joka yhdistää joustintuen takaolka-akseliin. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 180 Nm vääntömomentilla.
Vaihe 48

Kierrä kiinni ABS-anturin kiinnike. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 49

Kierrä kiinni ABS-anturin kiinnike. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 50

Asenna kallistuksenvakaajan yhdystanko paikoilleen.
Vaihe 51

Kiristä vakaajan yhdystangon kiinnike. Käytä yhdistelmäavainta nro 17. Käytä hylsyä nro 17. Käytä kiintolenkkiavainta.
Vaihe 52

irroita tuki olka-akselin alaosasta.

AUTODOC suosittelee:
Vaihto: joustintuen – Lexus RX XU30. Laske vaihteistonostin tasaisesti, ilman nykäyksiä, jotta komponentit ja mekanismit eivät vaurioidu.
Vaihe 53

Kiristä kiinnike, joka yhdistää kallistuksenvakaajan joustintukeen. Käytä hylsyä nro 17. Käytä momenttiavainta. Kiristä sitä 39 Nm vääntömomentilla.
Vaihe 54

Kiinnitä jarruletkun kannatin iskunvaimentimeen. Käytä hylsyä nro 12. Käytä kiintolenkkiavainta.
Vaihe 55

Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 56

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 57

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta.

Vaihto: joustintuen – Lexus RX XU30. AUTODOC suosittelee:
Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 58

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. Lexus RX XU30
Vaihe 59

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 21.
Vaihe 60

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä vannehylsyä nro 21. Käytä momenttiavainta. Kiristä sitä 103 Nm vääntömomentilla.
Vaihe 61

Poista tunkit ja kiilat.
Vaihe 62

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 55 Nm vääntömomentilla.
Vaihe 63

Asenna joustintuen yläkansi.
Vaihe 64

Asenna kokoonpantava hylly asennuskohtaansa.
Vaihe 65

Sulje takaluukun kansi.
