Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
TOYOTA PRIUS Viistoperä (NHW20_) 1.5 Hybrid (NHW20_) … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

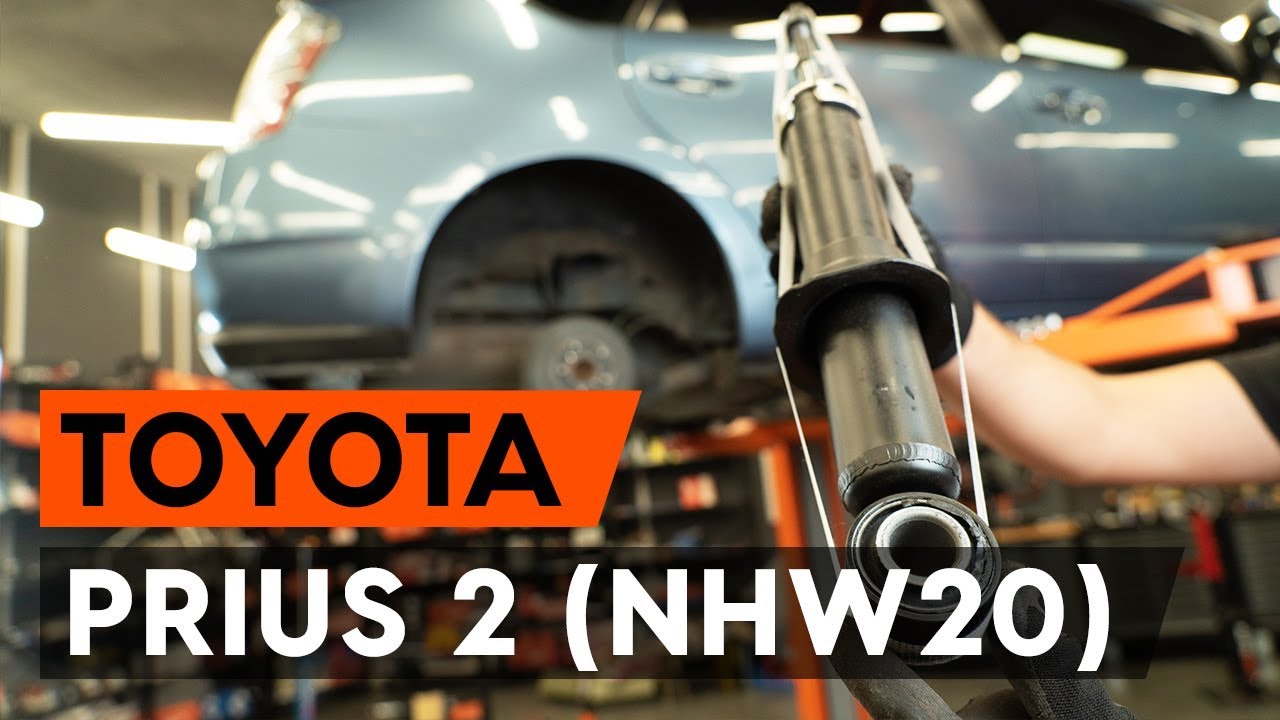

Kuinka vaihdat takajoustintuen TOYOTA PRIUS 2 (NHW20) -autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa joustintuki taakse Toyota Prius 2-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Iskunvaimentimet PRIUS Viistoperä (NHW20_) -malliin ja muihin TOYOTA-malleihin

Vaihtoehtoiset tuotteet

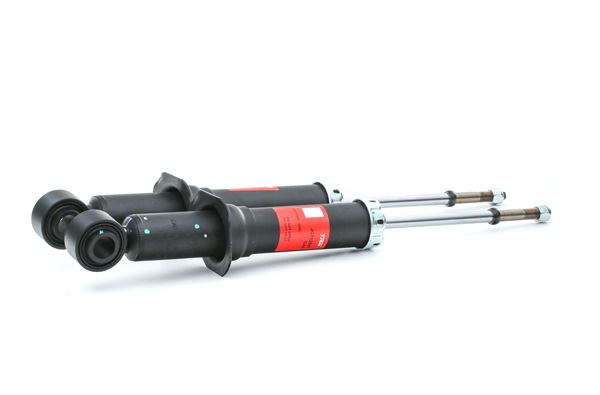

Iskunvaimennin

Vaihto: joustintuen – Toyota Prius 2. Luettelo tarvittavista työkaluista:

                      Teräsharja

                      WD-40-monitoimiaine

                      Kuparitahna

                      Hylsyavain nro 10

                      Hylsyavain nro 14

                      Hylsyavain nro 17

                      Hylsyavain nro 19

                      Kuusiokolokärki nro h6.

                      Vannehylsy nro 21

                      Kiintolenkkiavain

                      Momenttiavain

                      Kiinnikkeiden irrotustyökalu

                      Sorkkarauta

                      Hydraulinen kierrejousipuristin

                      Vaihteistonostin

                      Jarrukiila

Osta työkaluja

Vaihto: joustintuen – Toyota Prius 2. AUTODOCin vinkki:

Molemmat takajousituksen joustintuet täytyy vaihtaa samalla kertaa.
Takajousituksen oikea ja vasen joustintuki vaihdetaan samalla tavalla.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: joustintuen – Toyota Prius 2. Suositeltu vaiheiden järjestys:

Vaihe 1

Avaa takaluukku.
Vaihe 2

Siirrä kokoontaitettavaa hyllyä ja irrota se kiinnikkeistään. Kun teet näin, pääset käsiksi sivuverhoilun muovipaneeleihin.
Vaihe 3

Nosta peräkontin alempaa vuorausta.
Vaihe 4

Irrota klemmarit tavaratilan etummaisen alueen alemman pehmusteesta. Käytä kiinnikkeiden irrotustyökalua.
Vaihe 5

Irrota alempi pehmuste tavaratilan etummaisesta alueesta.
Vaihe 6

Taita takapenkkien selkänojat.
Vaihe 7

Löysää keskeisen muovisen suojapaneelin kiinnike. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 8

Nosta keskimmäinen muovisuoja (akun kansi).
Vaihe 9

Irrota pehmuste tavaratilan sivuilta.
Vaihe 10

Irrota muovikansi sivuilta.

Vaihe 11

Ruuvaa irti sivuverhoilun muovipaneelien kiinnikkeet. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 12

Irrota turvavyön suojakotelo.
Vaihe 13

Ruuvaa irti sivuverhoilun muovipaneelien kiinnikkeet. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 14

Poista muovinen oven kynnyssuoja.
Vaihe 15

Löysää kiinnike ja irrota tavaratilan sivujen äänieristys. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 16

Irrota lämmitinletku.
Vaihe 17

Löysää joustintuen kiinnityksen ylempää kiinnikettä. Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.
Vaihe 18

Tue pyörät kiiloilla.
Vaihe 19

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 21.
Vaihe 20

Nosta auton perä ylös ja tue se.
Vaihe 21

Ruuvaa pyöränpultit irti.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat kiinnityspultit irti. Toyota Prius 2
Vaihe 22

Irrota pyörä.
Vaihe 23

Puhdista joustintuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 24

Irroita iskunvaimentimen laakerin alaosan kiinnikkeet. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 25

Irroita iskunvaimentimen yläpään yläosan kiinnike. Käytä hylsyä nro 14. Käytä kiintolenkkiavainta.
Vaihe 26

Irroita joustintuki. Käytä sorkkarautaa.
Vaihe 27

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: joustintuen – Toyota Prius 2. AUTODOC suosittelee:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 28

Purista jousi.
Vaihe 29

Käsittele jousijalka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 30

Irroita joustintuen kiertokangen mutteri. Käytä hylsyä nro 17. Käytä kuusiokoloavainta nro H6. Käytä kiintolenkkiavainta.
Vaihe 31

Irroita yläjoustintuen laakeri.
Vaihe 32

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.
Vaihe 33

Vapauta kierrejousi.
Vaihe 34

Irroita jousi.
Vaihe 35

Irrota vanha iskunvaimennin hydraulisesta kierrejousipuristimesta.

AUTODOC suosittelee:
Vaihto: joustintuen – Toyota Prius 2. Tarkista huolellisesti iskunvaimentimen kiinnitys, suojakumi ja pohjaanlyöntikumi. Vaihda ne tarvittaessa.Pumppaa uutta iskunvaimenninta manuaalisesti 3-5 kertaa ennen sen asentamisesta.
Vaihe 36

Laita uusi iskunvaimennin hydrauliseen kierrejousipuristimeen.
Vaihe 37

Aseta jousi iskunvaimentimeen.
Vaihe 38

Purista jousi.
Vaihe 39

Asenna pölysuoja ja pohjaanlyöntikumi uuteen iskunvaimentimeen.
Vaihe 40

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 41

Kiristä iskunvaimentimen männänvarren mutteri. Käytä hylsyä nro 17. Käytä kuusiokoloavainta nro H6. Käytä momenttiavainta. Kiristä sitä 56 Nm vääntömomentilla.

Vaihto: joustintuen – Toyota Prius 2. AUTODOCin vinkki:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 42

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 43

Lopeta jousen painaminen.
Vaihe 44

Poista asennettu joustintuki.
Vaihe 45

Puhdista joustintuen asennuspaikat. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 46

Käsittele joustintuen asennuspaikat. Käytä kuparitahnaa.
Vaihe 47

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 48

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet. Älä kiristä sitä.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni. Toyota Prius 2
Vaihe 49

Ruuvaa kiinni joustintuen alempi kiinnike.
Vaihe 50

Tue takajousituksen palkkia. Käytä vaihteistonostinta.
Vaihe 51

Kiristä iskunvaimentimen alaosan kiinnikkeet. Käytä hylsyä nro 19. Käytä momenttiavainta. Kiristä sitä 80 Nm vääntömomentilla.
Vaihe 52

Irroita taka-akselin palkin alapuolella sijaitse tuki.

Vaihto: joustintuen – Toyota Prius 2. AUTODOCin asiantuntijoiden vinkki:
Laske hydraulista vaihteistonostinta vähitellen ilman nykäisyjä, jotta et vaurioita yksiköiden mekanismeja.
Vaihe 53

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. Toyota Prius 2
Vaihe 54

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 21.
Vaihe 55

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 103 Nm vääntömomentilla.
Vaihe 56

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 55 Nm vääntömomentilla.
Vaihe 57

Asenna lämmitinletku.
Vaihe 58

Asenna tavaratilan sivujen äänieristys ja ruuvaa kiinnikkeet kiinni.
Vaihe 59

Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 60

Ruuvaa tavaratilan sivujen pehmusteen kiinnike kiinni. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 61

Ruuvaa verhoilun muovisen sivupaneelin kiinnikkeet. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.

Vaihe 62

Asenna turvavyön suojakotelo.
Vaihe 63

Asenna keskeinen muovinen suojapaneeli.
Vaihe 64

Ruuvaa keskeisen muovisen suojapaneelin kiinnike kiinni. Käytä hylsyä nro 10. Käytä kiintolenkkiavainta.
Vaihe 65

Kiinnitä tavaratilan sivujen pehmuste.
Vaihe 66

Asenna muovinen oven kynnyssuoja.
Vaihe 67

Palauta penkki alkuperäiseen asentoon.
Vaihe 68

Asenna tavaratilan etummaisen alueen alemman pehmuste.
Vaihe 69

Asenna tavaratilan etummaisen alueen alemman pehmusteen klemmarit.
Vaihe 70

Laske takakontin alempi vuoraus.
Vaihe 71

Asenna kokoonpantava hylly asennuskohtaansa.
Vaihe 72

Sulje takaluukun kansi.
Vaihe 73

Poista tunkit ja kiilat.
