Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
MINI Hatchback (R50, R53) One, MINI Hatchback (R50, R53) Cooper, MINI Hatchback (R50, R53) Cooper S, MINI Hatchback (R50, R53) One D, MINI Hatchback (R50, R53) Cooper S, MINI Hatchback (R50, R53) One D, MINI Hatchback (R50, R53) One … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

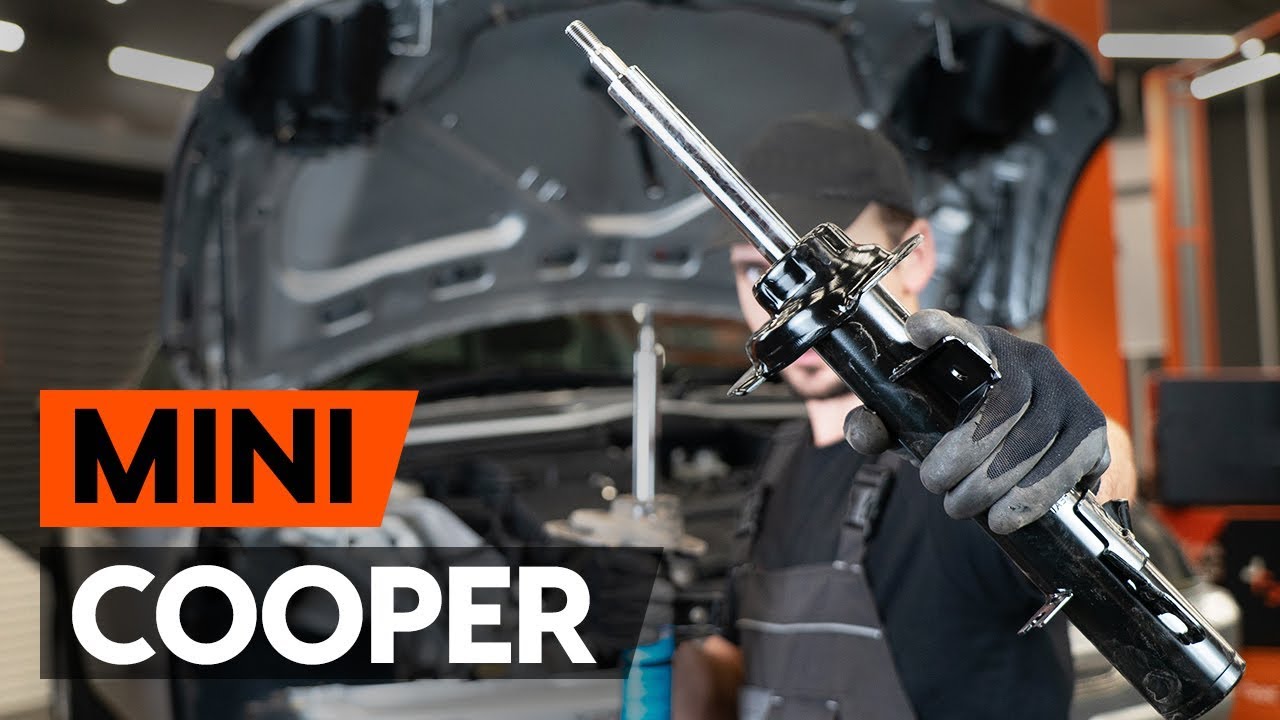

Kuinka vaihdat joustintuet MINI COOPER 1 (R50, R53) -autoon [OHJEVIDEO AUTODOC]

Kuinka vaihtaa joustintuki eteen Mini R50, R53-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Iskunvaimentimet Hatchback (R50, R53) -malliin ja muihin MINI-malleihin

Iskunvaimennin

Joustintuki

        Iskunvaimennin MINI Hatchback (R50, R53) One Bensiini (90 hv)

        Iskunvaimennin MINI Hatchback (R50, R53) Cooper Bensiini (116 hv)

        Iskunvaimennin MINI Hatchback (R50, R53) Cooper S Bensiini (163 hv)

        Iskunvaimennin MINI Hatchback (R50, R53) One D Diesel (75 hv)

        Iskunvaimennin MINI Hatchback (R50, R53) Cooper S Bensiini (170 hv)

        Iskunvaimennin MINI Hatchback (R50, R53) One D Diesel (88 hv)

        Iskunvaimennin MINI Hatchback (R50, R53) One Bensiini (75 hv)

Vaihto: joustintuen – Mini R50, R53. Luettelo tarvittavista työkaluista:

                        Teräsharja

                        WD-40-monitoimiaine

                        Kuparitahna

                        Yhdistelmäavain nro 16

                        Yhdistelmäavain nro 18

                        Hylsyavain nro 13

                        Hylsyavain nro 16

                        Hylsyavain nro 18

                        Kuusiokolokärki nro H6.

                        Kuusiokolokärki nro H7.

                        XZN-hylsy nro 14

                        Iskunvaimentimen hylsy

                        Vannehylsy nro 17

                        Kiintolenkkiavain

                        Momenttiavain

                        Tasataltta

                        Vasara

                        Kierreleuan väännin

                        Sorkkarauta

                        Vaihteistonostin

                        Hydraulinen kierrejousipuristin

                        Jarrukiila

Osta työkaluja

Vaihto: joustintuen – Mini R50, R53. AUTODOCin asiantuntijoiden vinkki:

Molemmat etujousituksen joustintuet täytyy vaihtaa yhtä aikaa.
Etujousituksen oikea ja vasen joustintuki vaihdetaan samalla tavalla.
Kaikki työvaiheet suoritetaan moottori sammutettuna.

Vaihto: joustintuen – Mini R50, R53. Suorita seuraavat vaiheet:

Vaihe 1

Tue pyörät kiiloilla.
Vaihe 2

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 17.
Vaihe 3

Nosta auton keula ylös ja tue se.
Vaihe 4

Ruuvaa pyöränpultit irti.

Vaihto: joustintuen – Mini R50, R53. AUTODOC suosittelee:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 5

Irrota pyörä.
Vaihe 6

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Levitä WD-40-monitoimiainetta.
Vaihe 7

Irroita johdot ja jarruletku iskunvaimentimessa olevasta pidikkeestä.
Vaihe 8

Puhdista kiinnikkeet, jotka yhdistävät vakaajan yhdystangon joustintukeen ja ne, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 9

Irroita mutteri ja irroita kallistuksenvakaajan yhdystanko iskunvaimentimesta. Käytä yhdistelmäavainta nro 16. Käytä kuusiokoloavainta nro H6. Käytä kiintolenkkiavainta.
Vaihe 10

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä XZN-hylsyä nro 14. Käytä kiintolenkkiavainta. Käytä kierreleuan väännintä.
Vaihe 11

Vapauta alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä tähän tarkoitettua hylsyä irrottaaksesi iskunvaimentimen. Käytä kiintolenkkiavainta.
Vaihe 12

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 13

Irroita olkaakseli iskunvaimentimesta. Käytä metallille tarkoitettua tasatalttaa. Käytä vasaraa.

Vaihto: joustintuen – Mini R50, R53. Vinkki:
Varmista, että ohjausnivel ei pysyy kuormitettuna.
Vaihe 14

Irroita iskunvaimentimen jousen yläkiinnikkeet. Käytä hylsyä nro 13. Käytä kiintolenkkiavainta.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti. Mini R50, R53
Vaihe 15

Irroita joustintuki.
Vaihe 16

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: joustintuen – Mini R50, R53. AUTODOCin asiantuntijat suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 17

Purista jousi.
Vaihe 18

Irroita joustintuen kiertokangen mutteri. Käytä kuusiokoloavainta nro H7. Käytä hylsyä nro 18. Käytä kiintolenkkiavainta.
Vaihe 19

Irrota joustintuen laakeri.
Vaihe 20

Vapauta kierrejousi.
Vaihe 21

Irroita jousi.
Vaihe 22

Irrota vanha iskunvaimennin hydraulisesta kierrejousipuristimesta.

Vaihto: joustintuen – Mini R50, R53. AUTODOCin vinkki:
Tarkasta iskunvaimentimen laakerin, pölysuoja, ja pohjaanlyöntikumin kunto perinpohjaisesti. Vaihda tarvittaessa.Pumppaa uutta iskunvaimenninta manuaalisesti 3-5 kertaa ennen sen asentamisesta.
Vaihe 23

Laita uusi iskunvaimennin hydrauliseen kierrejousipuristimeen.
Vaihe 24

Asenna pölysuoja ja pohjaanlyöntikumi uuteen iskunvaimentimeen.
Vaihe 25

Aseta jousi iskunvaimentimeen.
Vaihe 26

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri. Käytä sorkkarautaa.
Vaihe 27

Kiristä iskunvaimentimen männänvarren mutteri. Käytä hylsyä nro 18. Käytä yhdistelmäavainta nro 18. Käytä kuusiokoloavainta nro H7. Käytä momenttiavainta. Kiristä sitä 64 Nm vääntömomentilla.

Vaihto: joustintuen – Mini R50, R53. Ammattilaiset suosittelevat:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 28

Lopeta jousen painaminen.
Vaihe 29

Poista asennettu joustintuki.
Vaihe 30

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 31

Varmista iskunvaimentimen ylempien kiinnikkeiden kiinnitys (3 kappaletta). Älä kiristä sitä.

AUTODOC suosittelee:
Mini R50, R53 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni.
Vaihe 32

Käsittele ohjausnivelessä oleva joustintuen asennuspaikka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 33

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 34

Asenna ja kiristä ohjausnivelen uusi pultti. Käytä XZN-hylsyä nro 14. Käytä momenttiavainta. Kiristä sitä 81 Nm vääntömomentilla.
Vaihe 35

Irroita olka-akselin alapuolella oleva tuki.
Vaihe 36

Kiinnitä kallistuksenvakaajan yhdystanko joustintukeen. Käytä hylsyä nro 16. Käytä momenttiavainta. Kiristä sitä 56 Nm vääntömomentilla.
Vaihe 37

Kytke ABS-anturin johdon kiinnikkeet iskunvaimentimeen. Kiinnitä jarruletku joustintukeen.
Vaihe 38

Puhdista vanteen kiinnityskohta. Käytä teräsharjaa. Käsittele kontaktipinta. Käytä kuparitahnaa.
Vaihe 39

Asenna pyörä.

Vaihto: joustintuen – Mini R50, R53. AUTODOCin asiantuntijoiden vinkki:
Jotta vältät loukkaantumiset, pitele pyörää ylhäällä, kun ruuvaat kiinnityspultteja.
Vaihe 40

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 17.
Vaihe 41

Kiinnitä iskunvaimentimen yläpään laakeri. Käytä hylsyä nro 13. Käytä momenttiavainta. Kiristä sitä 34 Nm vääntömomentilla.
Vaihe 42

Käsittele jousijalka. Käytä kuparitahnaa.
Vaihe 43

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 110 Nm vääntömomentilla.
Vaihe 44

Poista tunkit ja kiilat.
