Tärkeää!

Näitä vaihtoon liittyviä ohjeita ei voida soveltaa:
FIAT PUNTO (188) 1.2 Bipower (188BXA1A), FIAT PUNTO (188) 1.4 (188AXM1A, 188BXM1A), FIAT PUNTO (188) 1.2 Bifuel, FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.4, FIAT PUNTO (188) 1.3 JTD 16V, FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,... … Näytä lisää

Työvaiheet saattavat vaihdella hieman auton rakenteen perusteella.

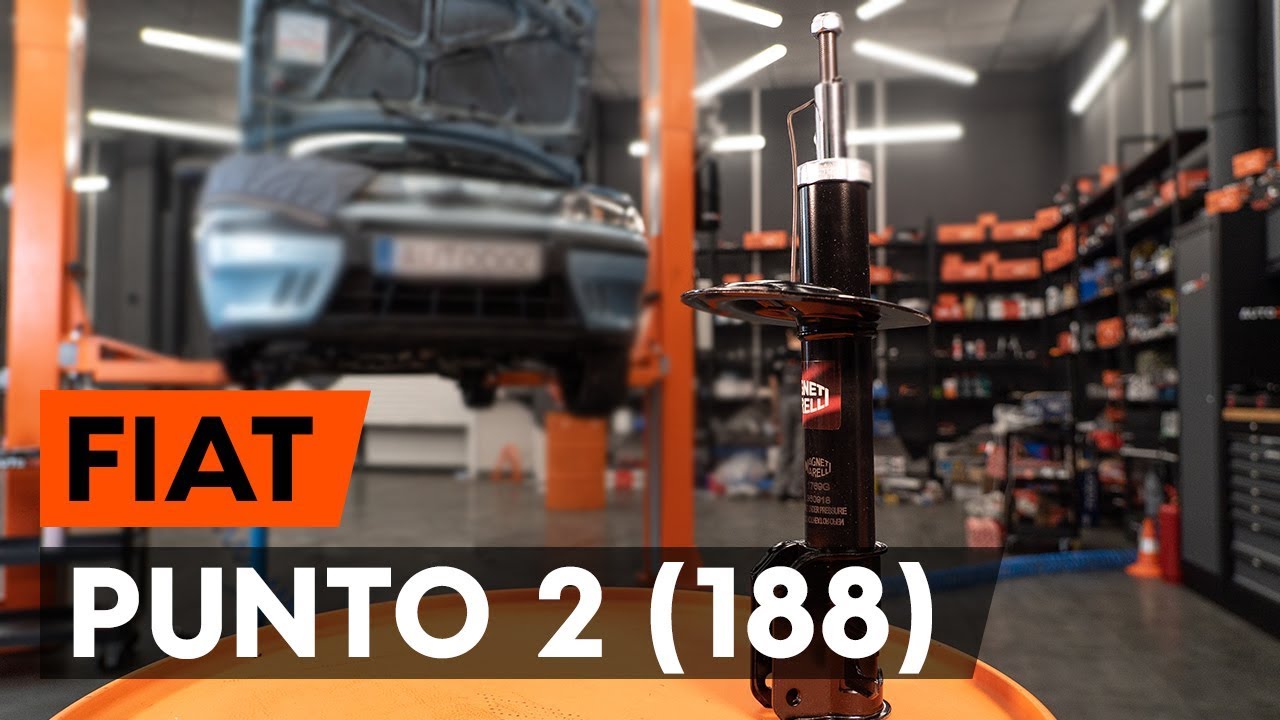

Kuinka vaihtaa etu joustintuet FIAT PUNTO 2 (188) -merkkiseen autoon [AUTODOC -OHJEVIDEO]

Kuinka vaihtaa joustintuki eteen Fiat Punto 188-autoon – vaihto-ohje

Kaikki vaihdettavat osat – Iskunvaimentimet PUNTO (188) -malliin ja muihin FIAT-malleihin

Vaihtoehtoiset tuotteet

Iskunvaimennin

20054 MAPCO Iskunvaimennin

32,52 EUR

Kauppa

SKSA-0130059 STARK Iskunvaimennin

34,65 EUR

Kauppa

SKSA-0132790 STARK Iskunvaimennin

34,65 EUR

Kauppa

JGM271S TRW Iskunvaimennin

35,00 EUR

Kauppa

351769070000 MAGNETI MARELLI Iskunvaimennin

35,56 EUR

Kauppa

9970023 DIEDERICHS Iskunvaimennin

46,58 EUR

Kauppa

280 371 SACHS Iskunvaimennin

48,85 EUR

Kauppa

AGF035MT Magnum Technology Iskunvaimennin

52,85 EUR

Kauppa

22-105349 BILSTEIN Iskunvaimennin

69,45 EUR

Kauppa

334864 KYB Iskunvaimennin

78,45 EUR

Kauppa

Vaihto: joustintuen – Fiat Punto 188. Työkalut, joita saatat tarvita:

                      Teräsharja

                      WD-40-monitoimiaine

                      Jarrunpuhdistusaine

                      Kuparitahna

                      Yhdistelmäavain nro 17

                      Yhdistelmäavain nro 27

                      Kuusiokolokärki nro h6.

                      Hylsyavain nro 12

                      Hylsyavain nro 15

                      Hylsyavain nro 17

                      Hylsyavain nro 19

                      Vannehylsy nro 19

                      Kiintolenkkiavain

                      Momenttiavain

                      Kierreleuan väännin

                      Sorkkarauta

                      Hydraulinen kierrejousipuristin

                      Vaihteistonostin

                      Lokasuojan suojapeite

                      Jarrukiila

Osta työkaluja

Vaihto: joustintuen – Fiat Punto 188. AUTODOC suosittelee:

Molemmat etujousituksen joustintuet täytyy vaihtaa yhtä aikaa.
Etujousituksen oikea ja vasen joustintuki vaihdetaan samalla tavalla.
Huom! Kaikki työ Fiat Punto 188 -auton parissa – tulee tehdä moottorin ollessa sammutettuna.

Suorita vaihtaminen seuraavassa järjestyksessä:

Vaihe 1

Avaa konepelti.
Vaihe 2

Käytä suojapeitettä suojaamaan auton maalipinta ja muoviset osat.
Vaihe 3

Puhdista iskunvaimentimen ylätuen kiinnikkeet. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 4

Löysää joustintuen kiinnityksen ylempää kiinnikettä. Käytä kuusiokoloavainta nro H6. Käytä hylsyä nro 19. Käytä kiintolenkkiavainta.
Vaihe 5

Tue pyörät kiiloilla.
Vaihe 6

Löysää pyörän asennuspultteja. Käytä vannehylsyä nro 19.
Vaihe 7

Nosta auton keula ylös ja tue se.
Vaihe 8

Ruuvaa pyöränpultit irti.

Vaihto: joustintuen – Fiat Punto 188. Vinkki:
Jotta vältät vahingot, pitele pyörää ylhäällä, kun ruuvaat pultteja irti.
Vaihe 9

Irrota pyörä.
Vaihe 10

Puhdista kiinnikkeet, jotka kiinnittävät jarruletkun joustintukeen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 11

Irroita jarruletkun pidike iskunvaimentimesta. Käytä hylsyä nro 12. Käytä kiintolenkkiavainta.
Vaihe 12

Irrota jarruletku iskunvaimentimesta.
Vaihe 13

Puhdista kiinnikkeet, jotka yhdistävät joustintuen ohjausniveleen. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 14

Irrota alempi kiinnike, joka yhdistää joustintuen ohjausniveleen. Käytä hylsyä nro 17. Käytä kierreleuan väännintä.
Vaihe 15

Tue olka-akseli. Käytä vaihteistonostinta.
Vaihe 16

Irrota kiinnitysruuvit. Käytä sorkkarautaa.
Vaihe 17

Irroita olkaakseli iskunvaimentimesta. Käytä sorkkarautaa.
Vaihe 18

Irroita iskunvaimentimen yläpään yläosan kiinnike. Käytä hylsyä nro 19.

AUTODOC suosittelee:
Fiat Punto 188 – Vammojen välttämiseksi pidä joustintukea kiinni, kun ruuvaat kiinnityspultit irti.
Vaihe 19

Irroita joustintuki.
Vaihe 20

Aseta iskunvaimentimen jousi jousenpuristimeen.

Vaihto: joustintuen – Fiat Punto 188. AUTODOCin asiantuntijat suosittelevat:
Huomaa että jousenpuristinta käyttäessä käämijousten tulee olla tiukasti kiinni, painaen jousta molemmin puolin.Varmista että jousi on pidikkeessään oikeassa asennossa.Varmista että käämijouset menivät tiukasti lukon sisälle.
Vaihe 21

Purista jousi.
Vaihe 22

Irroita joustintuen kiertokangen mutteri. Käytä kuusiokoloavainta nro H6. Käytä yhdistelmäavainta nro 27. Käytä kiintolenkkiavainta.
Vaihe 23

Irroita yläjoustintuen laakeri.
Vaihe 24

Vapauta kierrejousi.
Vaihe 25

Irroita jousi.
Vaihe 26

Irroita iskunvaimentimen pölysuoja ja pohjaanlyöntikumi.

Vaihto: joustintuen – Fiat Punto 188. AUTODOCin vinkki:
Tarkasta iskunvaimentimen laakerin, pölysuoja, ja pohjaanlyöntikumin kunto perinpohjaisesti. Vaihda tarvittaessa.
Vaihe 27

Irrota vanha iskunvaimennin hydraulisesta kierrejousipuristimesta.

Vaihto: joustintuen – Fiat Punto 188. Ammattilaiset suosittelevat:
Pumppaa uutta iskunvaimenninta manuaalisesti 3-5 kertaa ennen sen asentamisesta.
Vaihe 28

Laita uusi iskunvaimennin hydrauliseen kierrejousipuristimeen.
Vaihe 29

Aseta jousi iskunvaimentimeen.
Vaihe 30

Purista jousi.
Vaihe 31

Asenna pölysuoja ja pohjaanlyöntikumi uuteen iskunvaimentimeen.
Vaihe 32

Asenna ylempi joustinjalan tuki ja joustinjalan tukilaakeri.
Vaihe 33

Kiristä iskunvaimentimen männänvarren mutteri. Käytä kuusiokoloavainta nro H6. Käytä yhdistelmäavainta nro 27. Käytä momenttiavainta. Kiristä sitä 59 Nm vääntömomentilla.

Vaihto: joustintuen – Fiat Punto 188. AUTODOC suosittelee:
Tarkista, että jousi on asetettu oikein. Se ei saa olla väärässä asennossa.
Vaihe 34

Lopeta jousen painaminen.
Vaihe 35

Poista asennettu joustintuki.
Vaihe 36

Asenna iskunvaimennin pyöränkoteloon.
Vaihe 37

Kiinnitä iskunvaimentimen yläpään yläosan kiinnikkeet. Älä kiristä sitä.

AUTODOC suosittelee:
Tärkeää! Pidä joustintukea kiinni, kun ruuvaat kiinnityspultit kiinni. Fiat Punto 188
Vaihe 38

Käsittele ohjausnivelessä oleva joustintuen asennuspaikka. Käytä teräsharjaa. Levitä WD-40-monitoimiainetta.
Vaihe 39

Kiinnitä iskunvaimentimen jousi olka-akseliin.
Vaihe 40

Asenna kiinnityspultit.
Vaihe 41

Irroita olka-akselin alapuolella oleva tuki.

AUTODOC suosittelee:
Fiat Punto 188 – Älä laske vaihteistonostinta liian nopeasti, jotta auton komponentit ja mekanismit eivät vaurioidu.
Vaihe 42

Ruuvaa kiinnike kiinni, joka yhdistää iskunvaimentimen ja olka-akselin. Käytä hylsyä nro 15. Käytä yhdistelmäavainta nro 17.
Vaihe 43

Kiristä alemmat kiinnittimet, jotka yhdistävät iskunvaimentimen olka-akseliin. Käytä hylsyä nro 15. Käytä yhdistelmäavainta nro 17. Käytä momenttiavainta. Kiristä sitä 75 Nm vääntömomentilla.
Vaihe 44

Kiinnitä jarruletku joustintukeen.
Vaihe 45

Kiristä jarruletkun kiinnike. Käytä hylsyä nro 12. Käytä kiintolenkkiavainta.
Vaihe 46

Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 47

Käsittele jarrulevyn ja pyörän vanteen kosketuspinta. Käytä kuparitahnaa.
Vaihe 48

Puhdista jarrulevyn pinta. Käytä jarrunpuhdistusainetta. Vaihto: joustintuen – Fiat Punto 188. AUTODOCin asiantuntijat suosittelevat: Kun olet levittänyt aineen, odota muutama minuutti.
Vaihe 49

Asenna pyörä.

AUTODOC suosittelee:
Varoitus! Vammojen välttämiseksi pidä pyörää kiinni, kun ruuvaat auton kiinnityspultit kiinni. Fiat Punto 188
Vaihe 50

Ruuvaa pyöränpultit kiinni. Käytä vannehylsyä nro 19.
Vaihe 51

Laske auto ja kiristä pyörän pultit ristikkäin. Käytä momenttiavainta. Kiristä sitä 86 Nm vääntömomentilla.
Vaihe 52

Kiristä iskunvaimentimen laakerin yläosan kiinnikkeet. Käytä hylsyä nro 19. Käytä kuusiokoloavainta nro H6. Käytä momenttiavainta. Kiristä sitä 59 Nm vääntömomentilla.
Vaihe 53

Käsittele iskunvaimentimen kiinnikkeet. Käytä kuparitahnaa.
Vaihe 54

Poista tunkit ja kiilat.
Vaihe 55

Ota suojapeite pois.
Vaihe 56

Sulje konepelti.
